4040规格铝型材直角连接转角支架

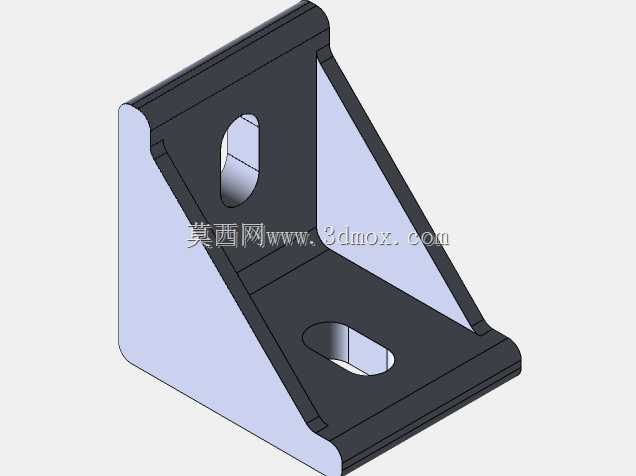

在工业铝型材框架搭建场景中，这类直角转角连接件是框架类设备组装的核心辅件之一，常见于自动化设备机架、生产线防护栏、物料周转台架、检测设备外框的垂直型材拼接工序，承担两根垂直排布铝型材的连接受力，抵消框架受载时产生的扭矩与剪切力，避免型材拼接处出现错位、形变问题。该款转角件适配40系列欧标或国标铝型材，两个安装面的尺寸完全匹配40mm宽度型材的安装基准面，安装时贴合型材的槽面基准，无需额外做面铣加工找平，能大幅缩短框架组装的调校周期。从结构设计来看，转角件采用直角三角形加强筋布局，两个互相垂直的安装板通过斜向加强筋连为一体，相比无筋的直角片结构，抗弯折性能提升明显，即便框架承受侧向冲击载荷，加强筋也能分散应力集中点，避免转角根部出现断裂失效。两个安装面上均开设长圆形调节孔，而非固定尺寸圆孔，这一设计是考虑到现场组装时的安装公差累积，安装时可沿孔的长轴方向微调连接件位置，补偿型材下料时的长度误差、端面垂直度误差，降低对型材加工精度的严苛要求，普通切割下料的型材也能顺利完成拼接。安装面的边缘做了小尺寸翻边处理，翻边刚好卡入铝型材的安装槽内，组装时可先通过翻边实现预定位，无需人工全程手扶对位，拧紧紧固件时连接件不会出现偏移滑动，能有效降低现场组装的操作难度。这类转角件的安装边界清晰，安装后不会突出型材的外表面，不会影响后续板材、门板、防护网等附件的安装，适配市面上主流的T型螺栓、法兰螺母配套使用，连接后整体框架的刚性满足常规工业设备的使用要求，在轻型自动化设备机架、车间工作台、物料货架的搭建中应用十分广泛。设计这类转角件时，需要重点控制两个安装面的垂直度公差，若垂直度偏差过大，会导致拼接后的型材框架出现扭曲，影响后续附件的安装精度，同时加强筋的厚度需要与安装板厚度匹配，避免出现筋板过薄导致受力时优先失效的问题，长圆孔的长度需要预留足够的调节余量，覆盖常规加工场景下的公差范围，兼顾安装便利性与连接可靠性。
