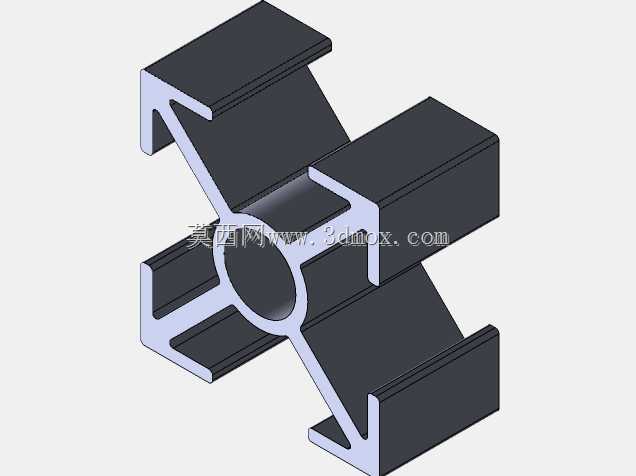

十字槽型20系列工业铝型材截面结构

　　这款20规格十字槽铝型材是轻型工业框架搭建场景里的常用基础构件，日常在桌面级小型自动化测试台架、实验室小型仪器固定支架、电子产线旁的物料周转挂架、3D打印设备外围防护栏这类对载荷要求不高但需要灵活调整安装位置的场景里应用极广。不同于常规单边槽或双边槽的同规格铝型材，这款十字布局的槽型结构，能实现四个垂直方向的附件直接挂载，不需要额外加装转接角件就能完成多向框架拼接，在搭建十字交叉的支撑结构时，能大幅减少连接件的使用数量，降低整体框架的拼接累计误差。从截面设计逻辑来看，中心的圆形空腔一方面是适配挤压生产时的金属流动均匀性要求，避免厚壁位置出现挤压应力集中导致的型材变形，另一方面也能在不额外增加型材整体重量的前提下，

　　提升截面的抗扭刚度——毕竟轻型框架很多时候会承受侧向的挂载力，中心空腔的环形结构比实心结构的抗扭表现更优，同时还能给穿线预留通道，小型传感器的信号线、低压供电线都可以从中心空腔穿过，避免线路外露在框架外侧积灰或者被剐蹭。四个方向的槽道采用标准工业铝型材槽宽设计，适配通用的T型螺栓、弹片螺母，不需要单独开模定制配套紧固件，现场装配的时候，只需要把螺母头顺着槽道滑入对应位置，拧紧螺栓就能完成附件固定，后期调整挂载位置的时候，也只需要松掉螺栓滑动到目标位置再锁紧即可，不需要拆解整段框架。外形尺寸上，这款型材的外接正方形轮廓边长为20mm，属于20系列轻型铝型材的标准边界尺寸，安装时相邻型材拼接的最小预留间隙控制在0.2mm即可，

　　槽道的深度设计兼顾了螺母的啮合长度和型材侧壁的结构强度，不会因为槽开得过深导致侧壁受载时出现开裂，也不会因为槽过浅导致螺栓啮合长度不足出现滑牙。实际选型使用的时候，单根型材的水平支撑跨度建议不超过600mm，毕竟截面尺寸有限，跨度过大会导致中间位置出现下挠，影响上面固定的仪器精度；如果是作为垂直支撑立柱使用，单段承载建议不超过15kg，搭配对应的端盖和脚轮，就能快速搭建成可移动的小型置物台架。很多做小型非标设备的工程师在做方案初期，都会优先选用这类多槽向的小规格铝型材做原理样机的框架，一方面是切割加工方便，用普通的铝型材切割机就能完成定长裁切，不需要复杂的铣削加工，另一方面是拼接调整灵活，样机调试阶段需要增减传感器、

　　调整安装位置的时候，不用重新加工结构件，只需要调整槽内螺母的位置就能完成改动，能大幅缩短样机的迭代周期。和同规格的欧标2020铝型材相比，这款十字槽结构的型材在做十字交叉连接的时候，不需要使用专用的十字连接件，直接将两根型材的端面对齐贴合，通过槽内的直角连接件就能完成固定，拼接后的框架整体平整度更好，不会出现因为连接件厚度导致的型材表面错位问题。在做表面处理的时候，这类型材一般采用阳极氧化处理，表面形成的氧化膜厚度在10μm左右，日常在车间环境下使用能起到不错的防锈耐刮效果，不需要额外做喷漆处理，表面的哑光质感也不会在实验室环境下产生强光反射，影响操作人员观察设备运行状态。需要注意的是，这类轻型铝型材不适合用在有冲击载荷的场景，比如冲压设备周边的防护栏，因为型材本身的截面惯性矩较小，受冲击时容易出现弯曲变形，更适合静态或者低动态载荷的框架搭建场景。
