4040工业铝型材截面结构三维建模

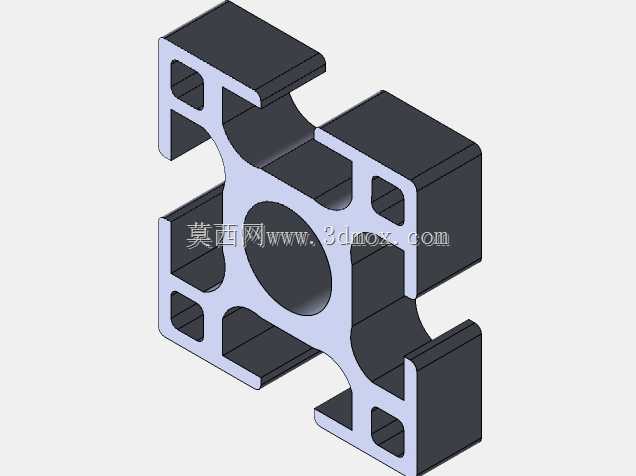

　　在非标自动化设备搭建、工业流水线机架制作、设备防护围栏安装、小型工作台组装的场景里，40系列铝型材一直是应用占比极高的基础结构件，这次建模的40X40规格欧标铝型材，是日常选型里最常用的型材规格之一。从截面结构来看，这款型材采用了中孔带圆弧过渡的腔体设计，四个方向均预留了标准槽口，槽口尺寸适配常用的T型螺栓、法兰螺母，可以实现多方向的快速拼接，不需要额外做焊接处理，所有连接都可以通过标准紧固件完成，后期拆装调整的灵活度很高。做这款型材建模的时候，首先要把控的是截面轮廓的尺寸精度，外轮廓的40mm边长公差需要控制在常规工业型材的允许偏差范围内，四个侧边的槽口位置要保证中心对称，避免拼接的时候出现相邻型材错位的问题；

　　中间的主腔体做了圆弧过渡设计，不是生硬的直角连接，这部分结构一方面是提升型材挤压成型时的材料流动性，降低生产过程中的截面变形概率，另一方面也能在不额外增加型材重量的前提下，提升截面的抗弯抗扭模量，让整根型材的承载能力更均衡。实际应用里，这款型材可以单独作为小型设备的支撑立柱，也可以多根拼接做大型设备的整体框架，四个方向的槽口既可以用来安装连接角件，也可以嵌入密封条、安装亚克力门板或者钣金防护板，槽口的深度设计刚好可以容纳标准螺母的头部，安装的时候螺母可以顺着槽口滑到任意位置，不需要提前在型材上打孔攻丝，能大幅缩短现场组装的工时。建模过程中特意还原了截面的所有加强筋结构，四个角位置的小型空腔不是多余设计，

　　这部分结构在型材受到侧向冲击的时候，可以分散应力传递路径，避免槽口根部因为应力集中出现开裂的问题；中间的圆形空腔一方面可以走设备的气管、线缆，把管线隐藏在型材内部，让整体设备外观更整洁，另一方面也能减少型材的原材料用量，在保证结构强度的前提下控制整体重量。从安装边界来看，这款型材的端面可以安装标准的40系列端盖，连接的时候可以采用角槽连接件、内置连接件、角码等多种连接方式，不管是做90度直角拼接，还是做任意角度的斜向支撑，都能找到对应的标准配件适配；型材的表面阳极氧化层厚度对应的建模外观做了哑光金属质感的还原，实际使用中氧化层可以提升型材的耐磨、耐腐蚀性能，在常规车间环境下不需要额外做表面防锈处理。

　　很多刚接触结构设计的工程师选型的时候，容易忽略型材截面的筋位分布，觉得只要外轮廓尺寸对就可以，实际上不同厂家的4040型材内部筋位设计差异很大，对应的承载能力差距能达到30%以上，这款型材的筋位厚度是按照常规工业级承载设计的，单根1米长度的型材作为立柱使用的时候，垂直静载可以满足大部分小型自动化设备的安装需求，不会出现明显的挠度变形。做三维建模的时候，特意把截面的所有圆角、倒角都做了还原，没有做简化处理，因为这些细节在做后续的装配仿真、干涉检查的时候会直接影响结果准确性，比如槽口位置的微小倒角，是为了安装紧固件的时候更容易导入，要是建模的时候把这部分倒角去掉，模拟装配的时候就会出现不存在的干涉报错，给后续的工程图输出、BOM统计带来不必要的麻烦。在实际的设备组装场景里，这款型材还可以搭配蹄脚、脚轮、合页、拉手等标准配件，快速组装成可移动的设备推车、物料周转架、检测工作台，不需要复杂的机加工工序，所有加工都可以通过简单的切割、端面攻丝完成，加工门槛很低，甚至很多小工厂自己买一台切割机就可以完成所有下料工作，不需要依赖复杂的机加工设备。
