车载式线缆绞盘牵引作业小车结构

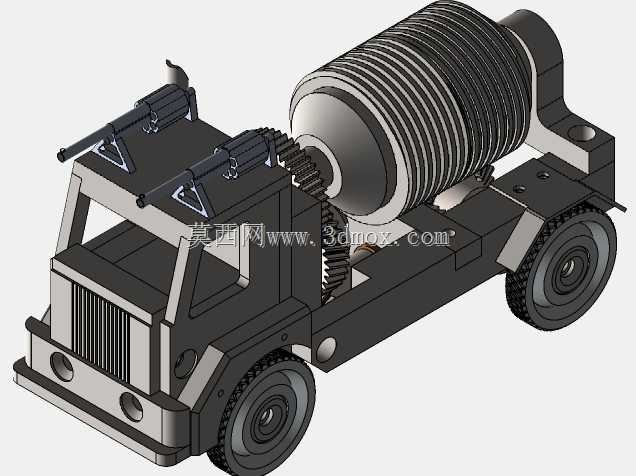

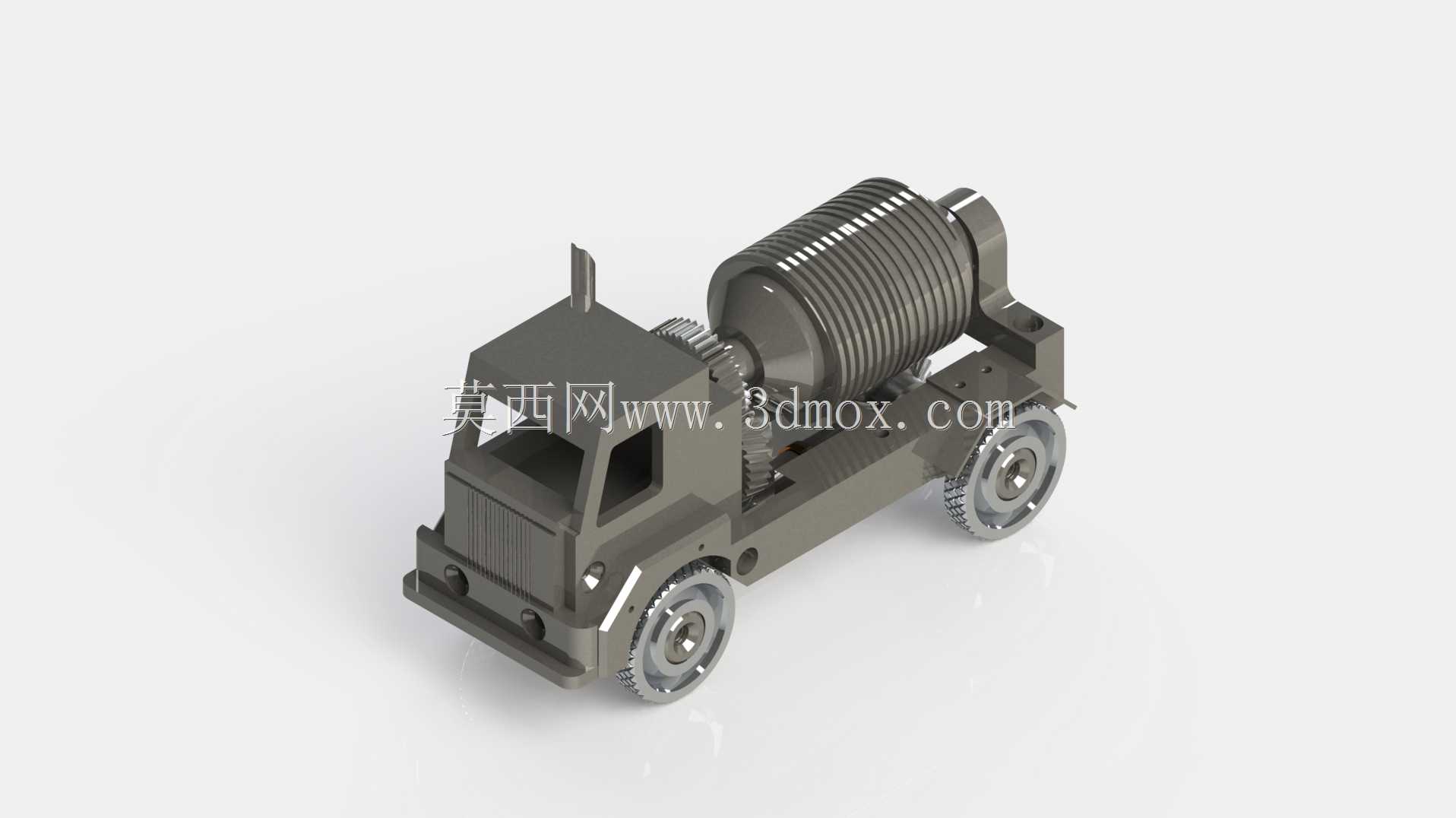

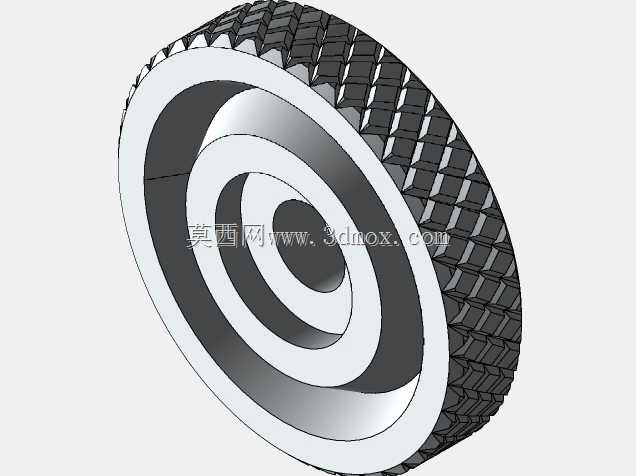

　　该结构为集成在小型行走底盘上的线缆绞盘作业装置，主要面向野外布线、短距离物料牵引、小型设备拖拽等户外作业场景，在电力线路临时铺设、通信线缆展放、工地轻型构件移位等工况下可独立完成作业，无需额外搭配大型牵引设备，适配狭窄作业区域的灵活转场需求。整套装置采用一体化底盘承载设计，行走部分保留了小型轮式底盘的通过性，前轮设置转向结构，后轮与底盘框架刚性连接，轮组采用金属轮毂搭配橡胶轮缘的结构，可在碎石、硬土、硬化路面等多种非铺装路面稳定行走，底盘离地间隙控制在合理范围，避免野外行进时托卡地面凸起物。核心作业部件为卧式安装的大直径卷筒，卷筒表面加工有连续的螺旋绳槽，可保证线缆或牵引绳在收放过程中整齐排列，避免乱绳、叠绳导致的卡滞问题，

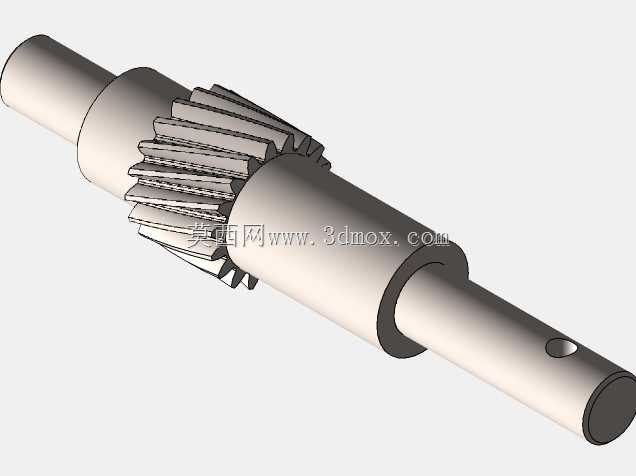

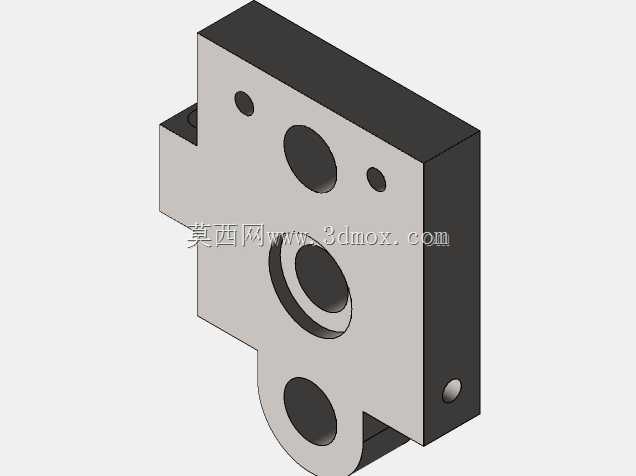

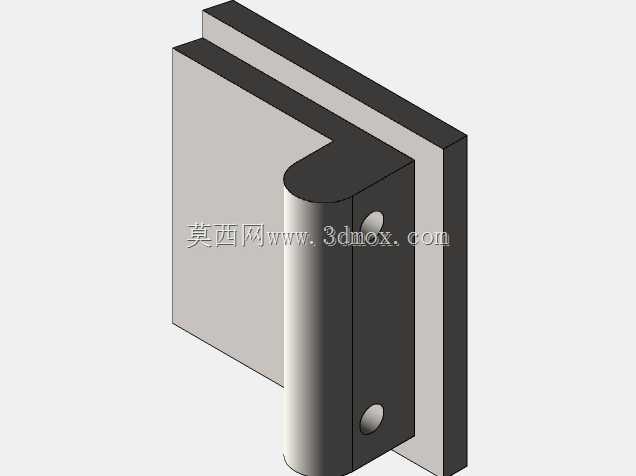

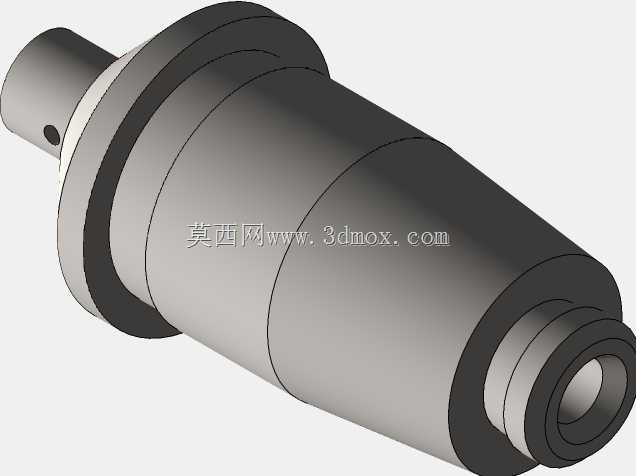

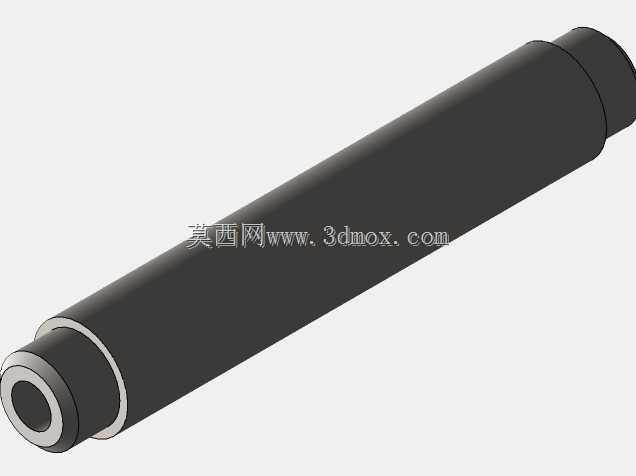

　　卷筒与底盘之间通过支撑轴承座连接，支撑座采用加厚钢板焊接成型，可承受牵引作业时产生的径向拉力与侧向分力，卷筒端侧集成了开式齿轮传动副，大齿圈直接固定在卷筒端部，小齿轮与动力输入轴连接，传动比经过匹配计算，可在输入转速不高的情况下输出足够的牵引扭矩，同时保证收放线速度处于可控区间，避免速度过快导致的线缆甩动或牵引力失控。驾驶操作区域设置在底盘前部，采用简化的操控台结构，预留了动力控制、离合操作、制动控制的安装位，操控台周边设置了简易防护栏，可避免作业过程中杂物侵入操作区域，驾驶室框架采用薄壁型钢弯折成型，在保证结构强度的同时控制整体自重，降低行走部分的负载。整套装置的安装边界充分考虑了小型运输车辆的货厢尺寸，

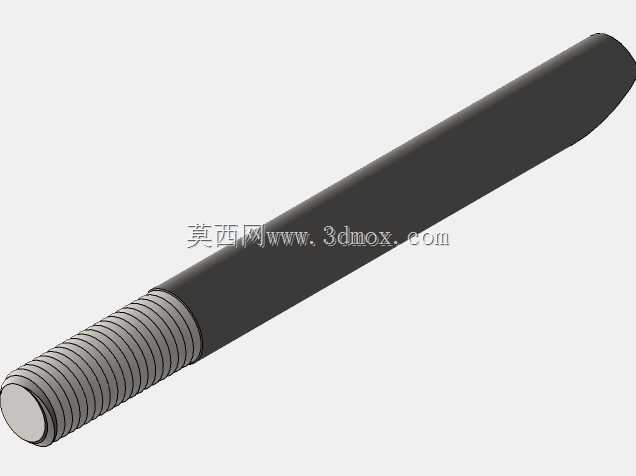

　　整体宽度控制在常规微卡货厢的限宽范围内，长度方向预留了足够的操作空间，吊装点设置在底盘框架的四个角位，可直接通过叉车或小型吊机完成转场装卸，无需额外制作专用吊具。设计过程中优先考虑了作业时的受力传递路径，牵引作业时卷筒承受的拉力会直接通过支撑座传递到底盘主框架，主框架采用矩形钢管焊接成整体式箱型结构，受力时可将载荷均匀分散到整个底盘，避免局部应力集中导致的框架变形，传动齿轮副采用开式布置的同时预留了润滑脂加注空间，可在野外作业时快速完成维护保养，无需复杂的拆解操作。轮组的安装位置经过重心匹配计算，满载牵引时整车重心处于前后轮之间的合理区域，不会出现翘头或后轮过载的情况，转向机构采用拉杆式连接结构，转向角度可满足狭小场地的转弯需求，

　　最小转弯半径控制在同级别小型作业车辆的常规水平，适配厂区、野外零散作业点的灵活移动需求。卷筒的容绳量经过核算，可满足常规短距离牵引作业的线缆或绳索容纳需求，卷筒边缘设置了挡边结构，可避免绳索在收放过程中从卷筒端部脱出，挡边高度根据绳索直径匹配，既不会过高增加不必要的自重，也不会过低导致脱绳风险。底盘下部预留了动力单元的安装空间，可根据实际作业需求搭配小型内燃机或电动机作为动力源，动力安装位设置了减震垫安装点，可降低动力运行时的振动传递，提升操作时的稳定性，制动系统同时设置了行走制动与卷筒制动，卷筒制动采用抱闸式结构，可在牵引作业停止时锁止卷筒，避免载荷溜滑引发安全隐患。
