2020铝型材配套Nema17步进电机安装支座

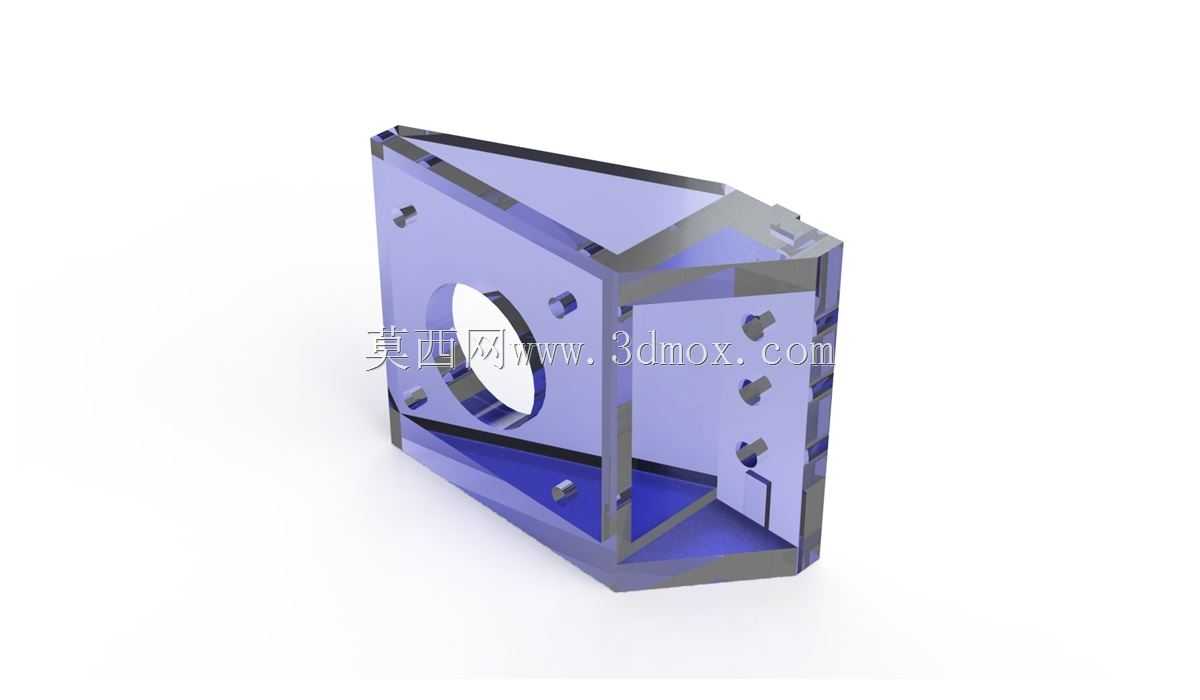

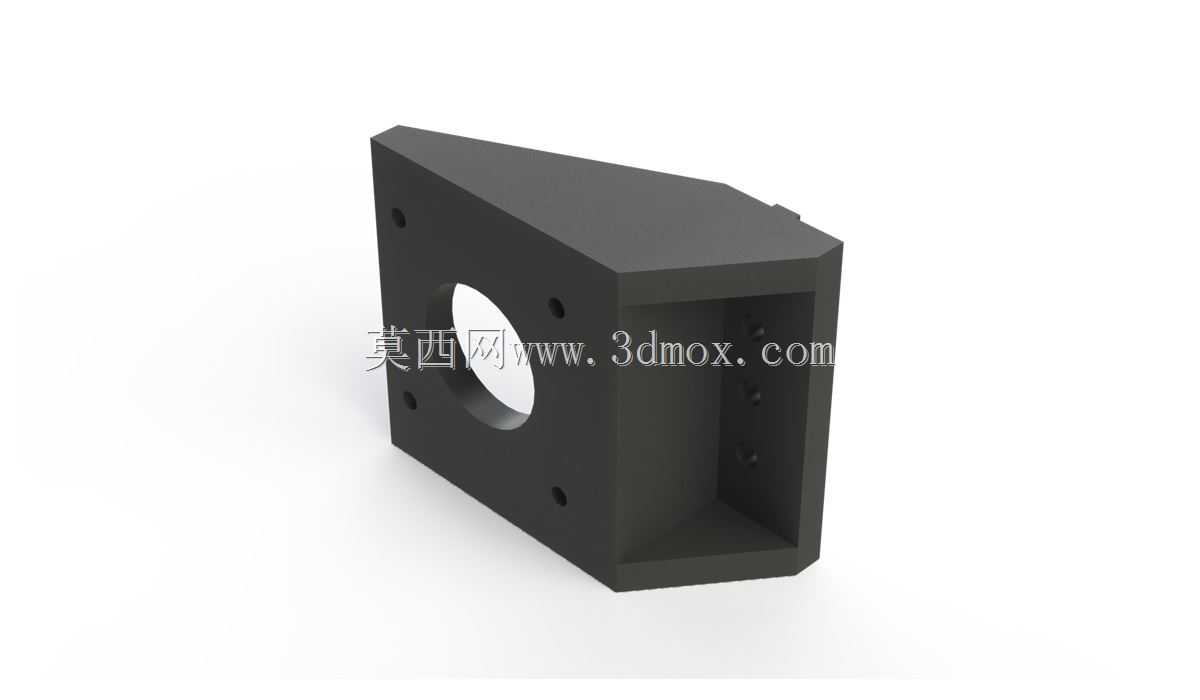

　　在桌面级FDM3D打印机、小型桌面自动化输送台、轻载线性模组这类采用20系列欧标铝型材搭建框架的设备中，步进电机的安装定位精度直接决定了传动系统的运行稳定性，这款适配20x20规格铝型材的Nema17步进电机安装支座，就是针对这类轻载工业场景开发的专用连接固定件。日常做小型非标设备结构搭建时，很多工程师习惯直接把电机锁在型材端面，但实际装配中会发现，20铝型材的端面螺纹孔承载力有限，电机轴和传动部件的同轴度很难校准，设备运行一段时间后容易出现螺丝松动、传动带跑偏、丝杆抖动的问题，这款支座的设计就是针对性解决这些装配痛点。从结构设计逻辑来看，这款支座采用一体化L型承力结构，垂直立面用来固定Nema17规格的步进电机，

　　立面上预留的四个安装孔位完全匹配42mm法兰尺寸的步进电机安装孔距，中心的大尺寸镂空孔刚好给电机输出轴留出足够的避让空间，不管是装配同步轮带动同步带传动，还是直接连联轴器对接T8丝杆做直线传动，都不会出现轴端和支座干涉的问题。支座的水平连接面完全贴合20x20铝型材的安装基准面，侧面预留的沉头孔位刚好对齐铝型材的槽道中心，装配时可以直接用T型螺栓搭配法兰螺母把支座锁固在型材的任意槽位上，不需要额外在型材上打孔攻丝，调整电机安装位置的时候只需要松开螺母就能沿型材槽道滑动调整，对设备组装阶段的调试工作非常友好。考虑到轻载设备的减重需求，支座的非承力区域做了镂空挖槽处理，在不降低整体结构刚性的前提下尽可能减少零件自重，

　　同时所有的安装孔位都做了沉头设计，锁紧螺丝之后螺丝头不会突出零件表面，避免和周边的传动部件、走线槽产生干涉。做结构设计的时候特意把支座的加强筋做了一体化整合，立面和水平面的衔接位置做了大角度的三角加强结构，能承受步进电机启停瞬间的反向冲击力，不会因为电机频繁正反转出现支座变形、安装面偏移的问题。实际装配过程中，这款支座的安装边界非常清晰，垂直立面的厚度控制在合理范围，电机固定之后输出轴的伸出长度刚好匹配常规规格同步轮、联轴器的装配尺寸，不需要额外加调整垫片来补偿轴长差；水平连接面的宽度和20铝型材的端面宽度完全一致，锁固之后支座侧面和型材侧面齐平，不会突出型材框架的外轮廓，方便后续安装外罩、走线拖链等外围配件。

　　在桌面3D打印机的应用场景里，这款支座可以用来固定X轴、Y轴的传动步进电机，也可以用在Z轴丝杆的上端固定位，保证电机轴和丝杆的同轴度，减少Z轴上下运动时的层纹抖动问题；在小型皮带输送线的搭建中，这款支座可以固定在型材机架的两端，用来安装驱动辊筒的步进电机，快速调整皮带张紧度；在小型非标检测设备的滑台模组里，这款支座可以作为驱动端的电机固定座，搭配线性导轨完成滑台的驱动装配。和传统的分体式电机固定片相比，一体化的L型结构不需要额外搭配角件做连接，减少了装配环节的累计误差，零件本身的安装基准面一次加工成型，电机安装面和型材贴合面的垂直度公差控制在合理范围，装配时不需要反复打表校准就能保证电机轴和传动方向的平行度，大幅降低设备组装的调试时间。针对铝型材框架的装配特点，这款支座的连接孔位做了适配性优化，沉头孔的尺寸刚好匹配M5规格的T型螺栓，和20系列铝型材的常用紧固件完全通用，不需要单独采购特殊规格的螺丝，现场装配时可以直接用常规工具完成锁紧操作。在承力性能方面，这款支座的结构可以承受Nema17步进电机额定扭矩下的反作用力，即使是高速启停的运动场景，也不会出现固定位松动、支座形变的问题，完全满足桌面级轻载自动化设备的使用需求。
