铃木GS750离合器用滚针轴承结构

这款滚针轴承应用于大排量摩托车离合器总成内部，属于离合器分离与结合动作的核心支撑部件，在摩托车传动系统中承担着降低离合器轴与从动毂之间旋转摩擦阻力、保证同轴旋转精度的关键作用。从实际装车场景来看，该轴承安装在离合器从动毂与主轴的配合位置，工作时需要承受离合器结合瞬间的径向冲击载荷，同时在离合器分离状态下要保障从动毂能够顺畅无卡滞地相对主轴转动，避免出现离合器分离不彻底、挂挡打齿的故障。

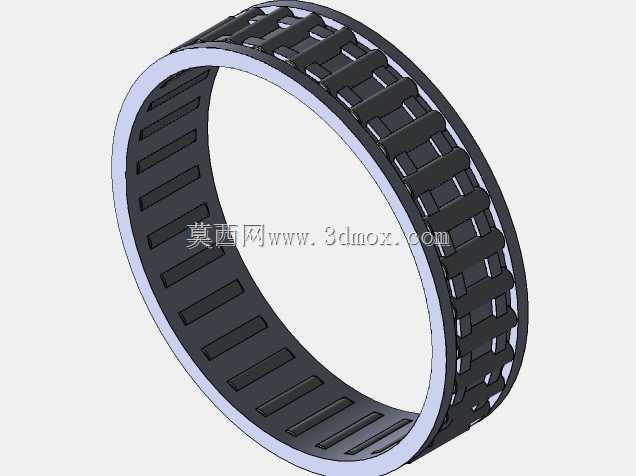

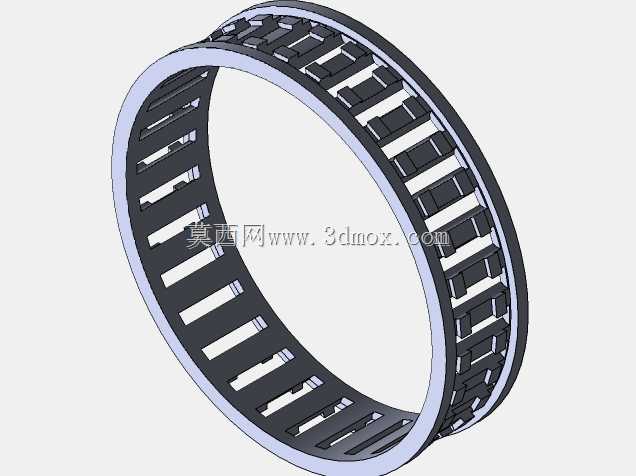

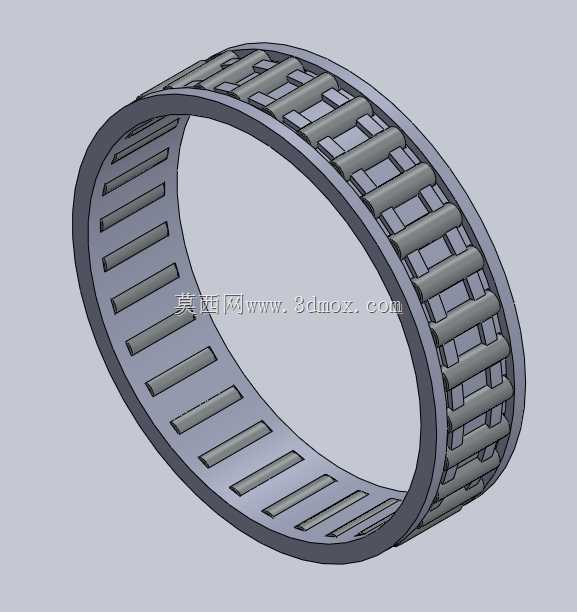

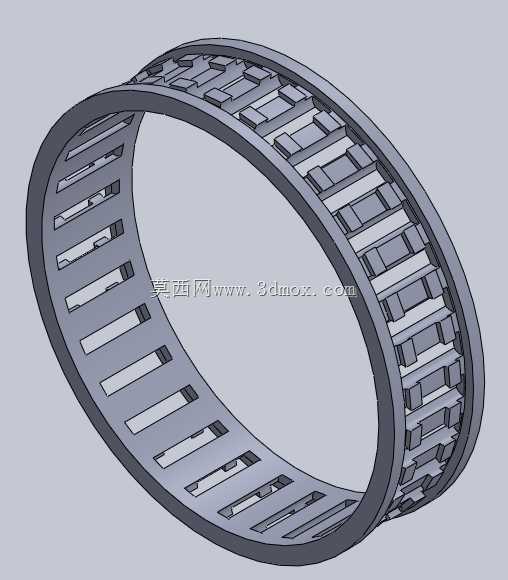

从结构设计思路上，该轴承采用无内圈满装滚针的保持架结构，保持架采用分段式兜孔设计，每根滚针都被独立限制在对应的兜孔空间内，既可以避免滚针在高速旋转时发生相互剐蹭磨损，又能最大化填充径向空间内的滚动体数量，在有限的安装尺寸下提升轴承的径向承载能力。滚针采用大长径比的圆柱结构，相比同内径的球轴承，滚针轴承的径向接触面积更大，能够承受更高的径向载荷，适配大排量摩托车离合器工作时的大扭矩传递工况。

在安装边界设计上，该轴承的外径直接与离合器从动毂的内孔过盈配合，内径直接贴合在主轴的轴颈表面，省去了独立内圈的结构厚度，能够在相同的径向安装空间内，适配直径更大的主轴，提升离合器轴系的整体刚性。保持架的两端设置有限位翻边，能够限制滚针的轴向窜动，避免轴承在轴系发生微量轴向窜动时出现滚针偏斜、卡滞的问题。滚针的端面采用微圆弧修形处理，能够降低滚针端面与保持架兜孔侧壁的接触应力，减少高速旋转时的端面摩擦发热，延长轴承的使用寿命。

在实际建模过程中，需要严格控制滚针与保持架兜孔的配合间隙，间隙过大会导致滚针工作时晃动量过大，产生异常噪音与磨损，间隙过小则会导致滚针转动卡滞，增大摩擦阻力。同时要保证所有滚针的直径一致性，误差控制在微米级，避免出现个别滚针受力过大提前失效的问题。保持架的壁厚需要经过强度校核，既要保证足够的结构强度承受滚针传递的径向力，又要尽可能减小壁厚，留出更多空间布置滚针，提升轴承整体承载能力。该轴承的结构设计完全贴合摩托车离合器的紧凑安装空间需求，在有限的尺寸边界内实现了高承载、低摩擦、高可靠性的性能要求，能够适配大排量摩托车高转速、频繁离合切换的使用工况。
