小型低压直流驱动电机三维结构设计

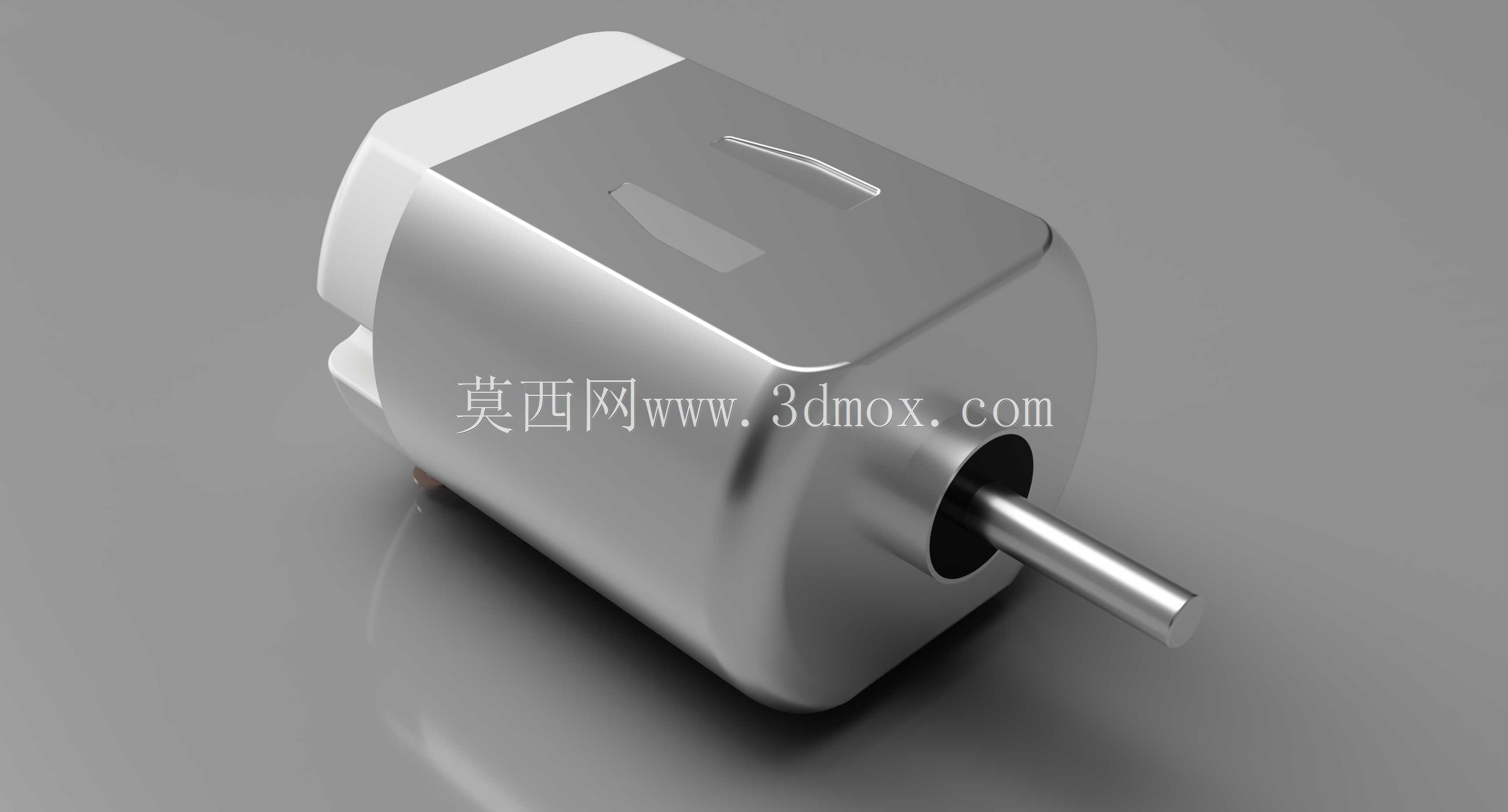

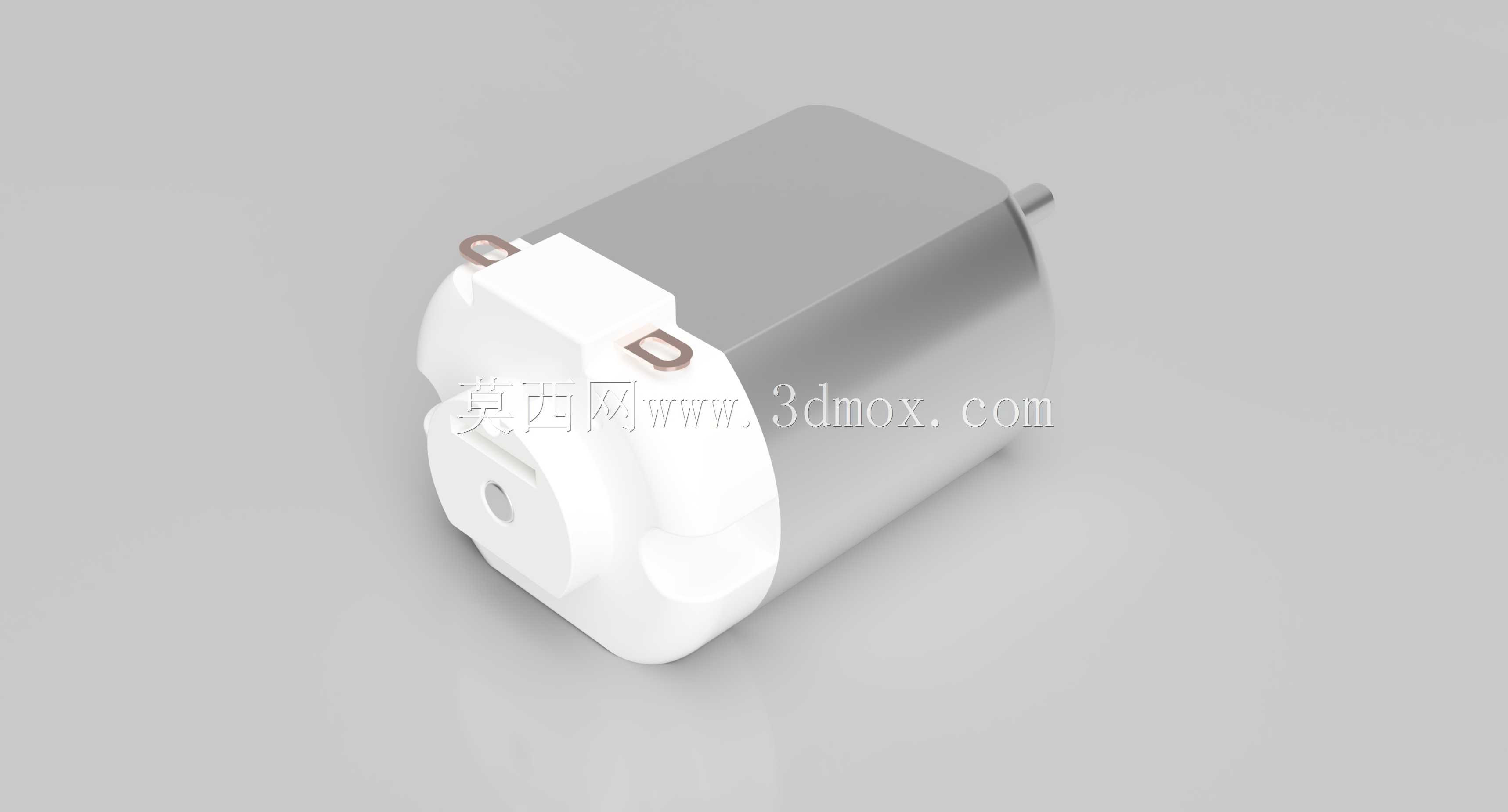

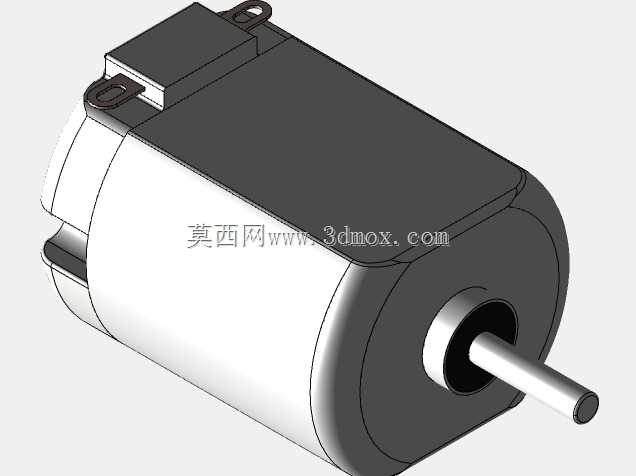

这类小型低压直流电机常作为小型电子装置、教学实验套件、微型智能硬件的动力输出核心，在开源硬件开发、学生科创项目、小型消费类电子传动结构中应用十分广泛，能够为低负载的转动机构提供稳定的动力输出。从结构设计来看，该电机采用方壳封装形式，外壳为冲压成型的金属壳体，既能够为内部定子、转子结构提供可靠的防护，也可以通过金属壳体快速散出绕组工作产生的热量，避免长时间运行出现过热退磁的问题。输出轴采用单出轴设计，轴径与常见的小型塑料齿轮、同步带轮安装孔径匹配，能够直接适配多数开源硬件套件中的传动配件，无需额外做轴径转接处理，降低了配套结构的设计难度。在安装边界设计上，方形壳体的两个端面预留有标准的安装孔位，孔位间距符合小型直流电机的通用安装规范，既可以通过端面锁付螺丝直接固定在设备壳体上，也可以搭配配套的金属固定支架完成侧装，适配不同设备内部的安装空间布局。电机的换向结构采用常规的碳刷接触式设计，能够在3-6V的低压供电区间内保持稳定的转速输出，在额定3V供电条件下可达到万转级的空载转速，足够驱动小型风扇叶片、微型移动轮组、简易机械臂关节等低负载转动部件。设计这类电机的三维模型时，需要重点还原壳体的外形倒角、输出轴的伸出长度、安装孔的位置与深度，确保模型导入装配体后能够直接完成干涉检查，避免实际生产装配时出现壳体与周边结构磕碰、输出轴与传动件配合长度不足的问题。同时要注意还原端盖与壳体的扣合结构，方便后续做结构拆解演示或者爆炸图制作，满足教学演示、产品结构验证的使用需求。这类电机的接线端位于壳体尾部，建模时需要预留出接线引脚的位置与接线空间，避免后续设计电路板或者走线槽时出现空间不足的问题，保障整体装配的合理性。
