侧固式螺纹攻丝钻夹头结构设计

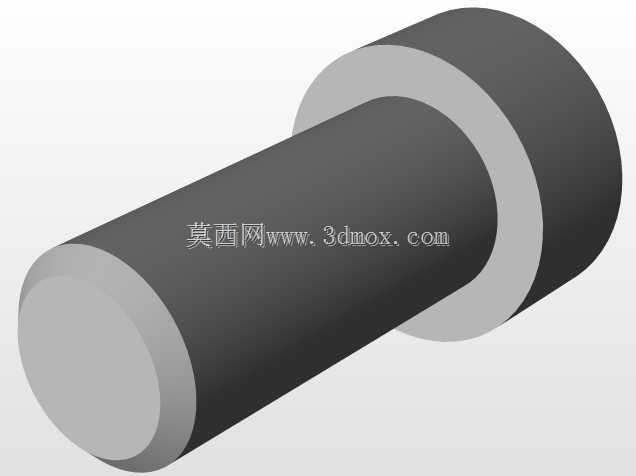

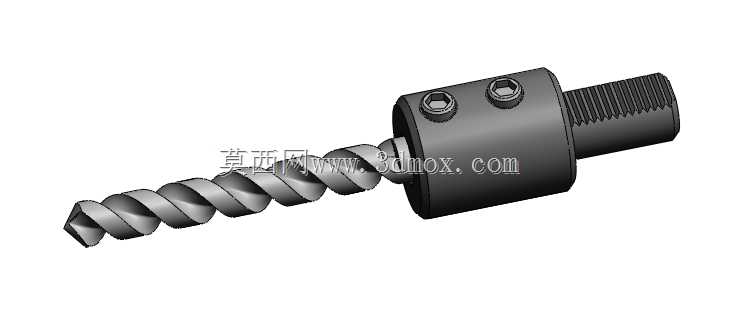

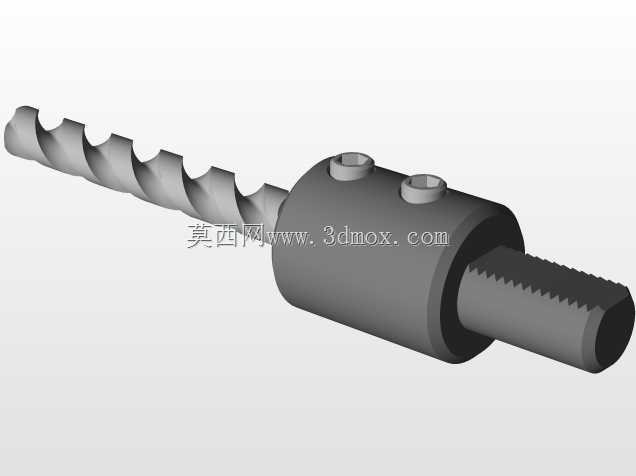

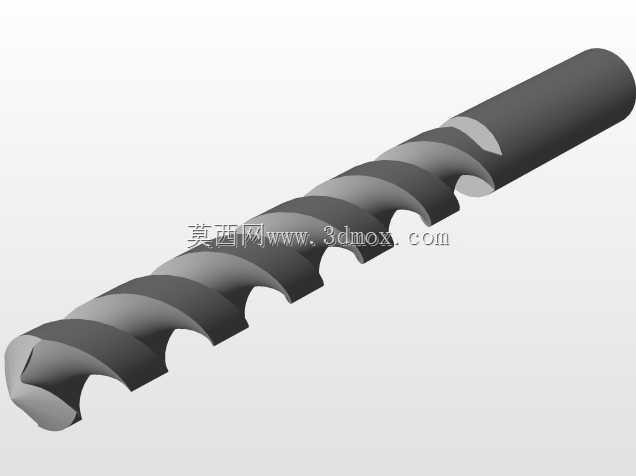

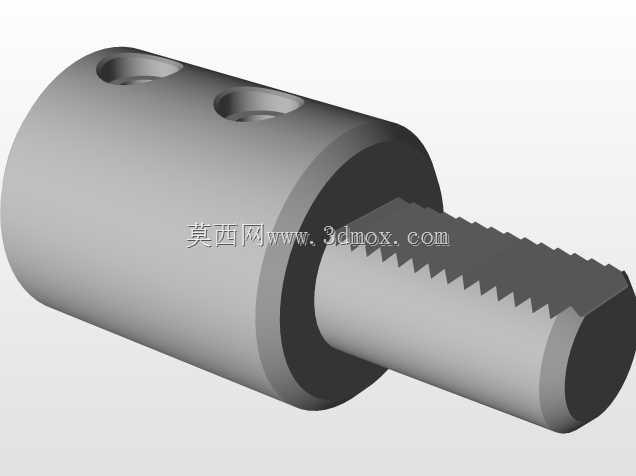

这款侧固式钻夹头主要适配台式钻床、立式加工中心、摇臂钻等设备的螺纹攻丝、浅孔钻削工序，在小批量五金件加工、设备维修现场的配做孔加工场景中十分常用，相比普通三爪钻夹头，它的装夹刚性更强，能承受攻丝时的轴向反作用力与周向扭转力矩，避免钻头、丝锥在加工过程中出现打滑、偏摆的问题。夹头本体采用一体式圆柱结构设计，一端加工有细牙外螺纹，用于和机床主轴输出端的内螺纹接口锁紧连接，安装时只需对齐螺纹旋合到位，靠螺纹副的自锁特性即可保证连接同轴度，不需要额外的法兰转接结构，安装边界紧凑，不会过多占用主轴端部的作业空间，在靠近工作台立面、台阶侧壁的位置加工时，能减少夹头本体与工件的干涉概率。夹头的装夹端开有贯通的装夹孔，孔壁加工有两个垂直于轴线的螺纹孔，配套内六角紧定螺钉，装入直柄钻头或者丝锥之后，拧紧两个紧定螺钉即可顶紧刀具柄部的平面，双螺钉对称布置的设计能让夹紧力均匀作用在刀具柄部，避免单螺钉顶紧造成的刀具轴线偏斜，保证加工出的孔位同轴度符合工艺要求。设计时特意将夹头的装夹孔径做了通用化适配，能覆盖常用规格的直柄麻花钻、机用丝锥，不需要频繁更换夹头就能完成不同规格刀具的装夹切换，夹头本体的外圆做了发黑防锈处理，表面粗糙度控制在合理范围，既不会因为过于光滑导致拧紧时打滑，也不会因为粗糙度过高积攒加工切削液与铁屑。在实际使用中，这类夹头不需要复杂的扳手操作，只用普通内六角扳手就能完成刀具拆装，在维修现场缺少专用钻夹头钥匙的场景下也能快速完成刀具更换，夹头的紧定螺钉采用标准内六角圆柱头螺钉，属于通用五金件，出现磨损后可以直接替换，不需要定制专用配件，后期维护成本很低。夹头与刀具柄部的配合间隙控制在小间隙范围，既能保证刀具顺利装入，也能减少装夹后的径向跳动量，在加工铸铁、低碳钢等常用五金材料时，能有效延长刀具的使用寿命，减少因为刀具跳动造成的崩刃、断丝锥问题。
