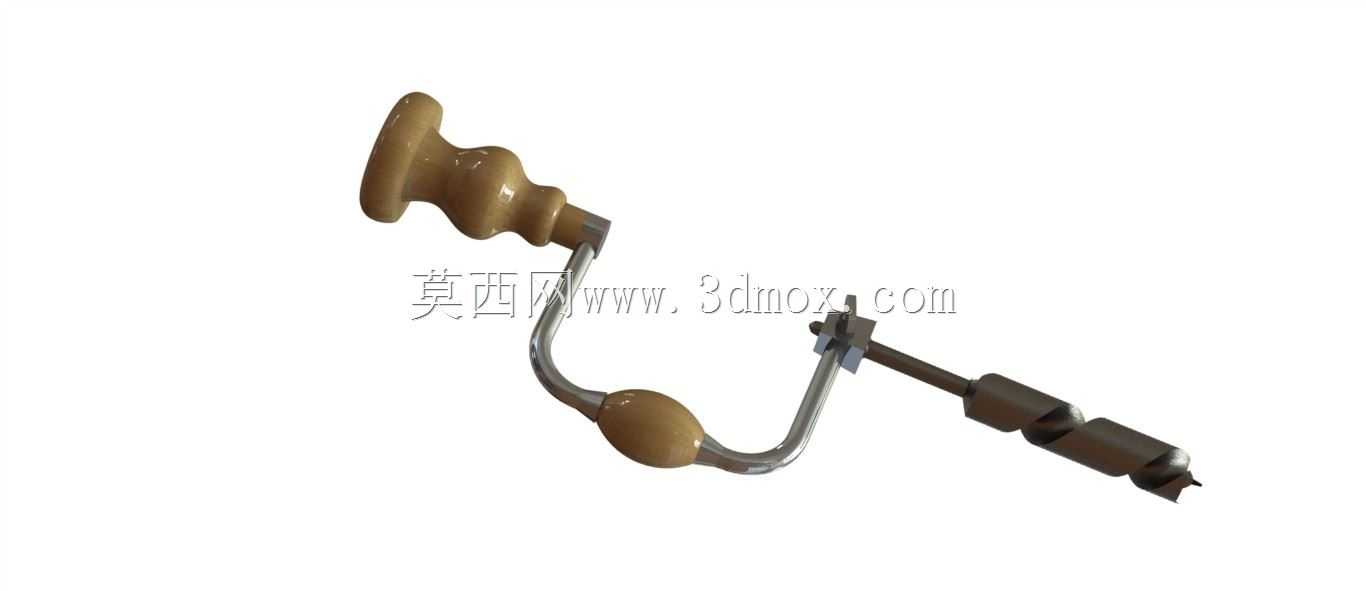

老式手摇曲柄木工钻孔手钻结构

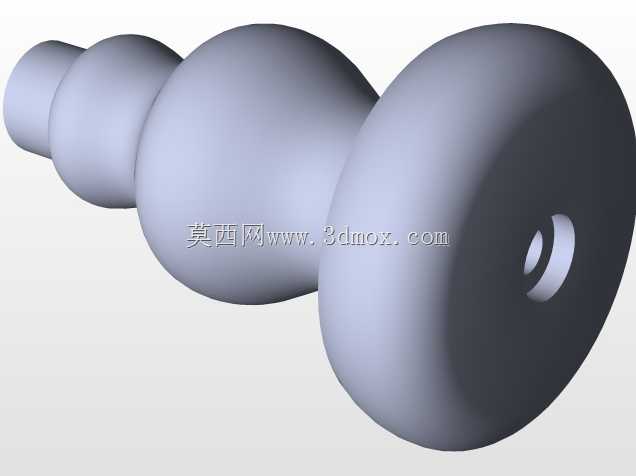

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的木材加工作业需求展开，整体采用曲柄摇杆的经典传动构型，无需外接电源或气源即可完成钻孔作业，在野外木工作业、古建修缮、无供电区域的家具维修场景中具备不可替代的实用性。从实际使用逻辑来看，工具的握持端采用符合人体工学的葫芦形木质握把，表面做圆弧过渡处理，作业时操作人员可将胸腹部抵住顶端握把施加轴向进给力，握把与金属曲柄之间设置转动副，确保曲柄旋转时顶端握把可保持相对静止，不会随轴转动摩擦操作人员衣物或皮肤。曲柄中段设置的球形辅助握持结构，是为了平衡曲柄旋转过程中的离心力，操作人员在摇转主握把的同时，可轻扶该球形结构稳定钻身，避免钻孔过程中钻头跑偏，尤其在硬木材质上作业时，

　　该结构能大幅降低钻身晃动量，提升钻孔位置精度。钻夹头部分采用经典的爪式夹紧结构，可适配不同直径的木工麻花钻头，夹头与曲柄的连接段做了加粗处理，可承受摇转过程中传递的扭矩，避免长期使用后连接段出现应力断裂。钻头部分采用木工专用的螺旋槽排屑设计，钻尖设置定位尖，可在钻孔初始阶段快速对准标记点，不会在木材表面打滑偏移，螺旋槽的导程经过优化，钻孔过程中产生的木屑可顺着槽道顺利排出，无需频繁拔出钻头清屑，能有效提升连续钻孔的作业效率。从结构设计的细节来看，整个金属架体采用冷弯成型工艺，曲柄的弯曲半径经过反复验证，既保证摇转时操作人员的手部不会与钻身、工件发生干涉，又尽可能缩小了整体回转半径，让工具在狭窄作业空间内也能正常使用。

　　整体的尺寸边界控制适配单人操作需求，顶端握把到钻尖的总长度适配普通成年人的胸臂操作距离，摇转时的曲柄回转直径控制在合理范围，操作人员无需大幅度摆臂即可完成整周旋转，长时间作业也不易产生肌肉疲劳。安装边界方面，这款工具无需额外固定安装，作业时仅需将钻尖对准待钻孔位置，通过顶端握把施加轴向压力即可，适配不同厚度的木材工件，无论是薄木板的通孔作业，还是厚木方的深孔加工，都可通过调整进给力和摇转速度适配加工需求。在实际木工场景中，这类手摇钻常被用于传统家具制作的榫卯定位孔加工、木屋搭建的连接件预钻孔、老旧木构件修复的补孔作业，相比电动钻具，它的转速可控，不会因为转速过高导致木材烧焦，也不会因为扭矩突变造成木材劈裂，尤其在硬木、

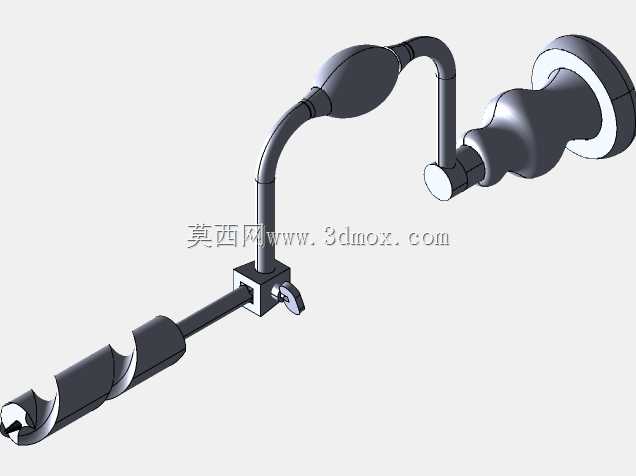

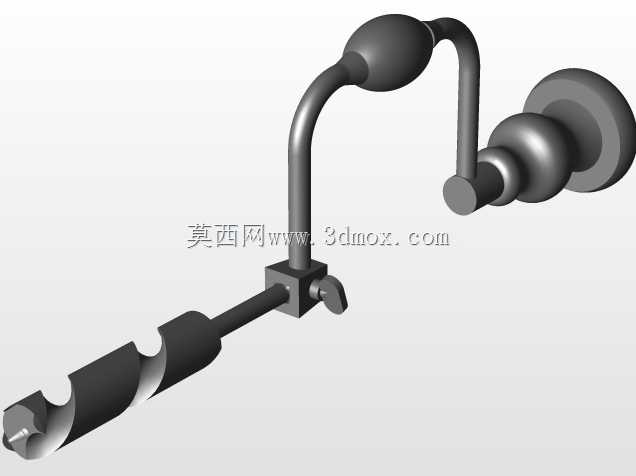

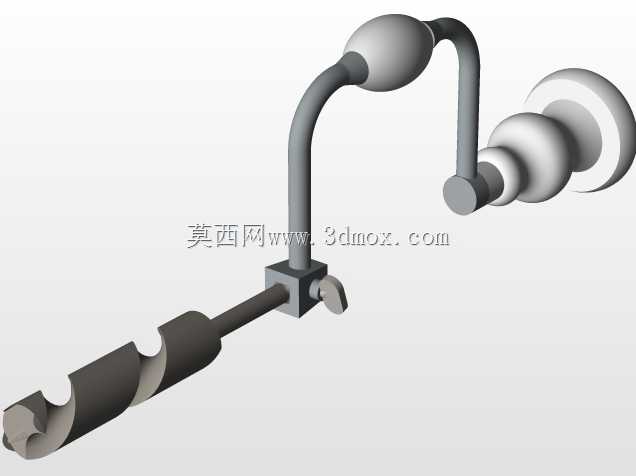

　　老旧木材的加工场景中，操作人员可通过手感实时调整摇转力度，精准控制钻孔深度和进给速度，加工出的孔壁光滑，无需额外打磨即可直接用于榫卯配合或紧固件安装。架体的金属部分做了防锈处理，木质握把经过浸油防潮处理，可适应潮湿的户外作业环境，长期存放也不会出现锈蚀或握把开裂的问题。从结构建模的角度来看，整个模型还原了所有转动副的配合间隙，握把与曲柄的连接段、夹头的调节结构、球形扶柄的转动结构都做了精准还原，可直接用于手动工具的结构教学、传统木工工具的数字化存档，也可作为五金工具产品迭代设计的基础参考模型，建模过程中对各个部件的壁厚、过渡圆角都做了符合实际加工工艺的处理，没有出现违背五金加工常识的薄壁、锐角结构，所有部件的装配关系都符合实际产品的装配逻辑，不存在干涉问题。
