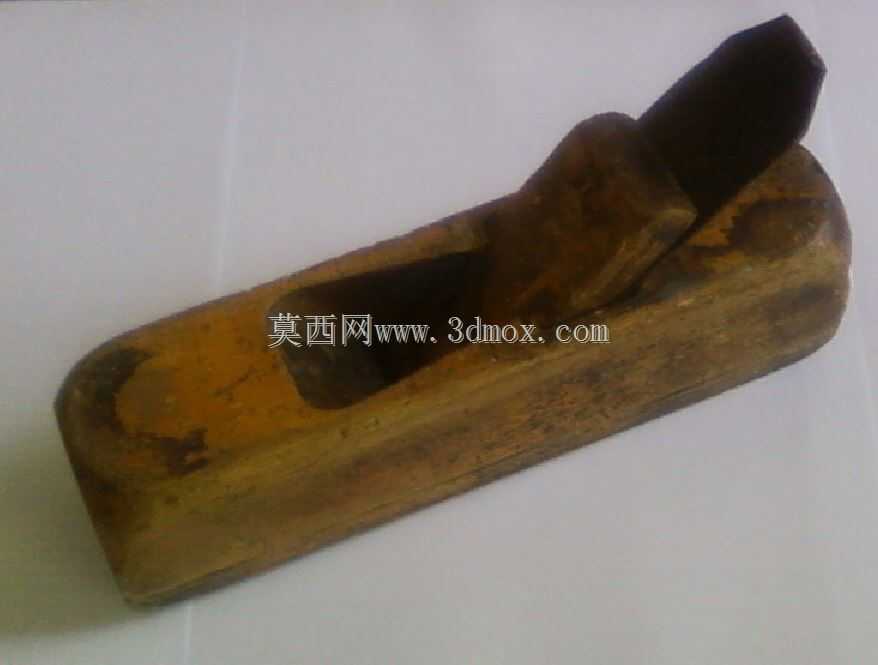

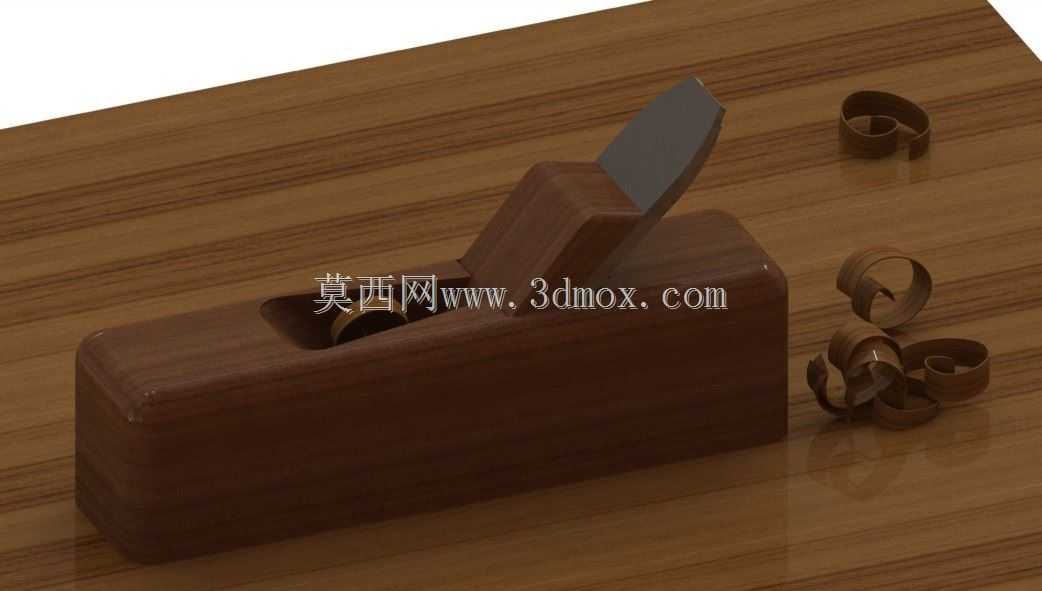

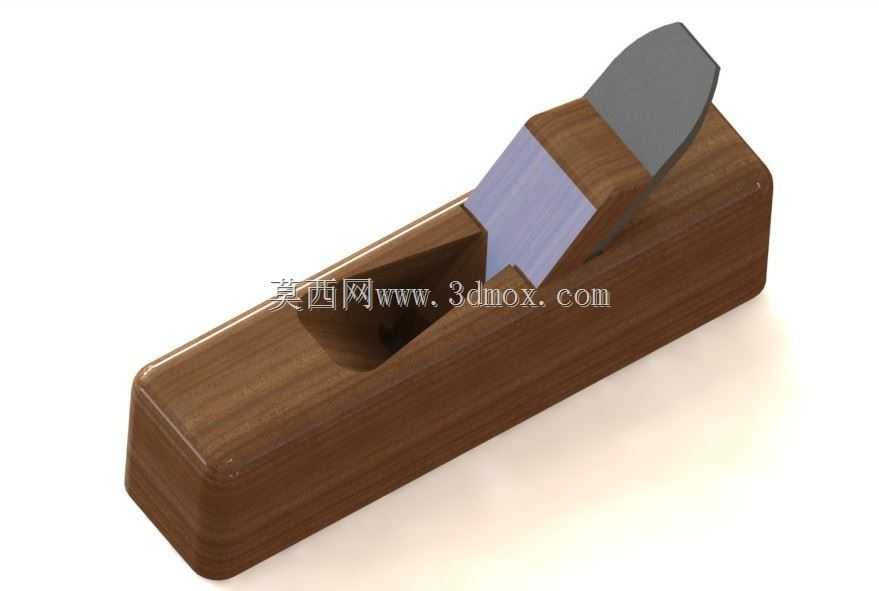

传统手推式木工平刨结构三维数模

　　这款手推式木工刨的三维结构，完全复刻了传统木工行当中常用的短刨形制，主要面向木作加工里的小面找平、端面修平、榫头配合修整这类精细作业场景，和长身的平刨不同，这类短刨的操控灵活性更强，在家具制作、古建木作修复、手工木艺加工的现场，工人可以单手握持完成局部刨削，不需要依赖大型台刨设备，尤其适合现场装配时的余量修整作业。从结构设计逻辑来看，刨身整体采用硬木材质的一体式床身设计，刨底作为整个工具的基准面，平面度要求控制在0.02mm以内，避免刨削过程中出现啃头、扫尾的缺陷，刨身的握持区域做了圆弧过渡处理，贴合手掌握持的自然弧度，长时间推刨作业时能减少手部的应力集中。刨刀的安装角度采用传统木工刨的45度切削角设计，

　　这个角度是经过长期木作实践验证的通用角度，针对大部分软硬木材都能获得流畅的刨切效果，既不会因为角度过小导致刨刀啃入木材过深出现卡滞，也不会因为角度过大让刨削阻力陡增，推刨时需要施加的下压力和水平推力匹配普通成年工人的发力习惯。刨刀的压紧结构采用传统的楔块压紧方式，没有额外的金属紧固件，靠楔块和刨身斜面的过盈配合实现刨刀的锁止，调整刨刀伸出量的时候，只需要轻敲刨身尾部或者刨刀顶端就能微调伸出量，调整完成后敲紧楔块即可固定，这种结构的可靠性很高，在作业现场不需要额外工具就能完成刨刀的调整和拆装，非常适合流动作业的木工使用。从安装边界和尺寸来看，这款刨的整体长度控制在180mm左右，刨身宽度65mm，刨刀宽度50mm，整体重量控制在0.

　　8kg上下，单手握持时的重心落在刨身中心偏前的位置，推刨时自然下压力就能让刨底贴合木材表面，不需要额外施加过大的垂直力。刨身的出屑口宽度和刨刀宽度匹配，出屑口的斜面做了光滑过渡处理，刨削产生的卷状木刨花可以顺着斜面顺畅排出，不会在刨身内部堆积造成堵屑，哪怕是连续刨削软质松木这类出屑量较大的材料，也能保持排屑顺畅。在实际使用场景中，这类手刨除了常规的木材平面找平，还可以通过调整刨刀的左右伸出量差，完成局部斜面的修整，比如门窗框装配时的配合面修配、木构件榫接时的松紧度调整，都是这类短刨的核心应用场景，相比电动手持电刨，它的刨削厚度可以控制在0.1mm以内的微调量级，不会出现电动工具刨削过量导致构件报废的问题，

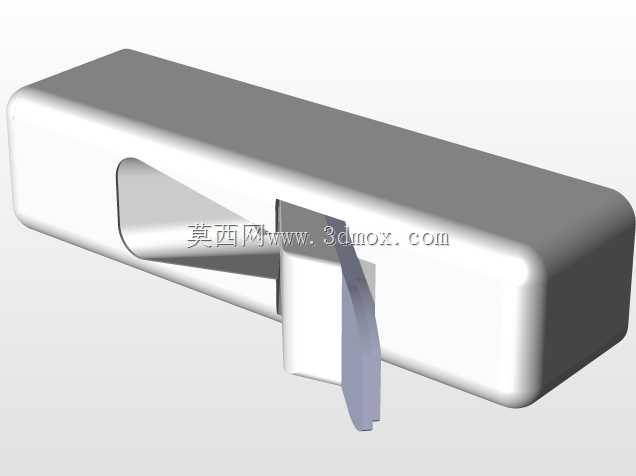

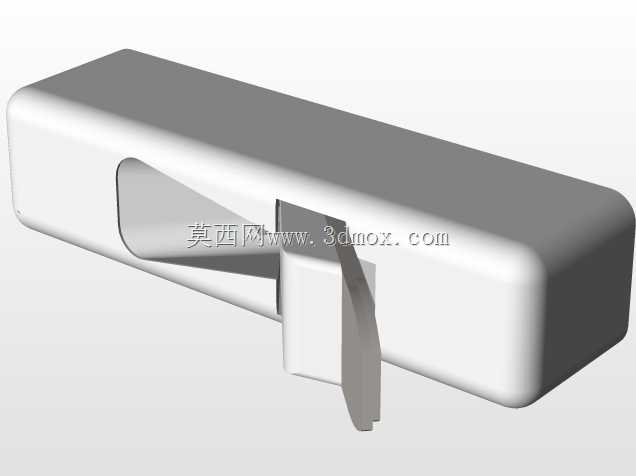

　　对操作工人的经验依赖虽然更高，但加工精度的可控性更强，在精细木作、文物修复这类对加工余量控制要求极高的作业场景里，这类传统手刨依然是不可替代的工具。三维建模过程中，对刨身的木纹走向、刨刀的刃口倒角、楔块的配合斜面都做了还原，结构上所有配合面的公差都按照实际木作工具的装配要求设定，刨刀和刨身槽的配合间隙控制在0.1mm以内，既保证刨刀可以顺畅滑动调整，又不会在刨削受力时出现窜动，楔块的斜面角度和刨身的斜面角度保持一致，锁紧时的接触面积达到85%以上，保证压紧力均匀分布，避免刨刀局部受力出现变形。另外刨身的前后端都做了轻微的倒圆处理，推刨到木材端头位置时，不会因为棱角刮擦木材表面留下压痕，刨底的前后端和木材接触的边缘做了0.2mm的微小倒角，避免推刨过程中刨底边缘啃刮木材表面，影响加工面的光洁度。
