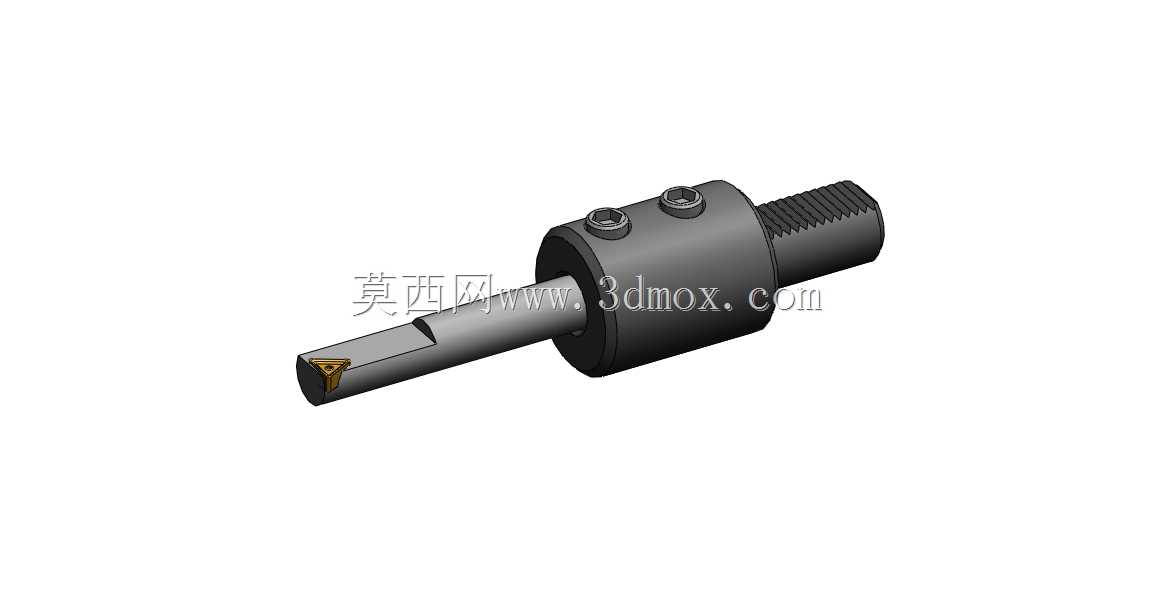

机加工用侧固式微调镗刀组件结构

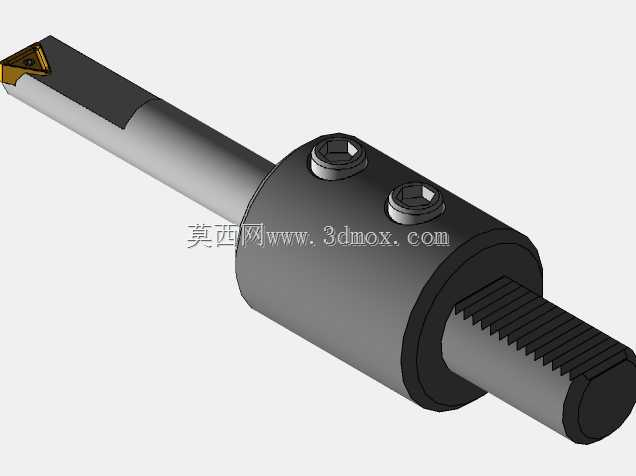

　　在常规金属切削加工场景里，孔系加工的精度控制一直是车间工艺排布里的重点环节，尤其是同轴度、孔径公差要求在IT7级及以上的内孔加工，普通钻头扩孔的方式很难稳定达到工艺要求，这时候镗削加工就成为了这类工序的核心解决方案，本次涉及的镗刀组件，就是适配普通车床、数控车床以及加工中心镗孔工序的常用刀具结构。从实际使用场景来看，这类镗刀常被用于液压阀块内孔、轴承安装座孔、传动零件配合孔的精加工工序，相比铰刀固定尺寸的加工局限，镗刀可以通过调整刀头伸出长度适配一定范围内的孔径加工，能有效减少车间的刀具储备规格，降低工装刀具的管理成本。从结构设计逻辑来看，这款镗刀采用侧固式的装夹结构，刀杆主体的夹持端加工有标准细牙外螺纹，

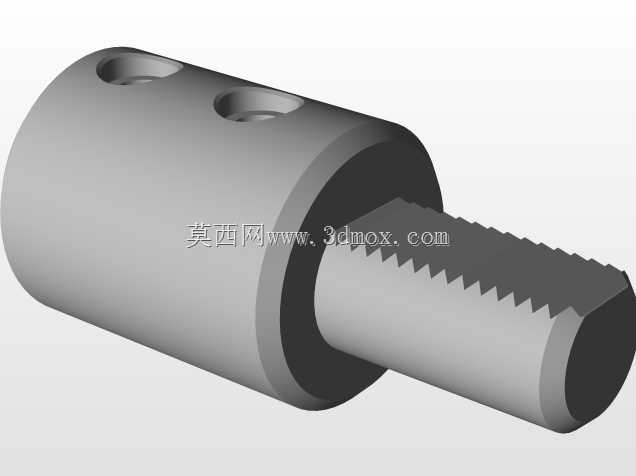

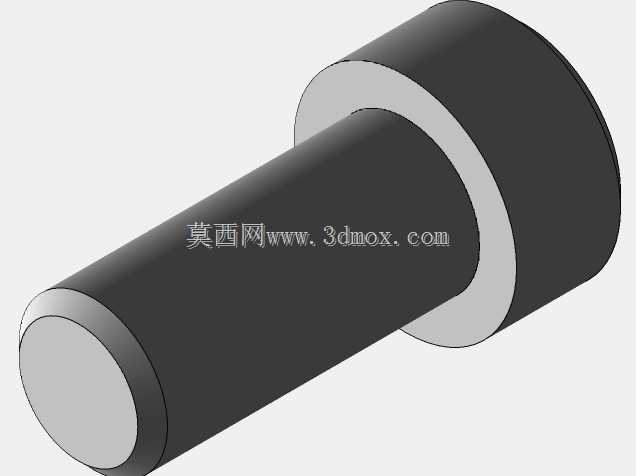

　　配套的锁紧套筒上设置了两个径向紧定螺钉，装夹时可以直接将刀杆穿入机床刀塔或者动力头的安装孔内，通过两个对称布置的紧定螺钉顶紧刀杆的定位平面，相比传统的弹簧夹头装夹方式，这种结构的夹持刚性更强，在大切深、高进给的镗削工况下，能有效避免刀杆打滑、振刀的问题，加工出的内孔表面不会出现规律性的振纹，尺寸稳定性更好。刀头部分采用可换式的硬质合金刀片设计，刀片通过沉头螺钉固定在刀杆前端的刀槽内，刀片的切削刃角度经过优化，主偏角设置为90度左右，既可以加工通孔，也能应对盲孔的台阶面加工，不会在孔底留下多余的切削残留。在安装边界的设计上，这款镗刀的刀杆主体做了等直径的光杆过渡段，锁紧套筒的外径比刀杆直径大出固定数值，

　　设计时已经提前考虑了加工最小孔径的避让空间，在加工对应规格的最小内孔时，套筒外壁不会和已加工的孔壁发生刮擦，能保证加工过程的排屑空间充足，切屑可以顺着刀杆和孔壁的间隙顺利排出，不会因为切屑挤压刮伤已加工表面。从功能特性上来说，这款镗刀的微调结构集成在锁紧套筒和刀杆的配合位置，调整时只需要松开紧定螺钉，微调刀杆的轴向伸出距离，就可以实现加工孔径的微米级调整，每次调整后都可以通过紧定螺钉锁死，避免加工过程中因为切削力的作用导致刀杆窜动，影响孔径精度。在实际选型适配的时候，需要注意刀杆的悬伸长度不能超过刀杆直径的四倍，否则在长孔加工时容易出现让刀现象，导致加工出的孔出现锥度，影响最终的装配精度。另外这款镗刀的冷却通道设计在刀杆中心，

　　加工时可以直接从机床刀塔接入切削液，切削液会顺着刀杆内部的通道直接喷射到切削刃位置，既能有效降低刀片的切削温度，延长刀片的使用寿命，也能借助切削液的冲击力将切屑从孔内冲出，尤其在深孔镗削加工时，这种内冷结构的优势会更加明显，不用额外加装辅助的冷却喷嘴，就能保证冷却和排屑的效果。在日常的刀具维护上，每次加工完成后只需要清理干净紧定螺钉位置的切屑和切削液残留，定期在螺钉的螺纹位置涂抹少量防锈油脂，就可以保证调整结构的顺畅，不会因为锈迹或者切屑卡滞导致调整精度下降。和市面上常见的模块式镗刀相比，这款整体式侧固镗刀的结构零件更少，没有多余的连接间隙，整体刚性表现更优，适合大批量生产线上的固定孔径精加工工序，不用频繁调整尺寸，一次对刀完成后就可以长时间保持稳定的加工精度，能有效减少工序间的尺寸检测频次，提升生产线的加工效率。
