机加工用固定式夹紧虎钳结构设计

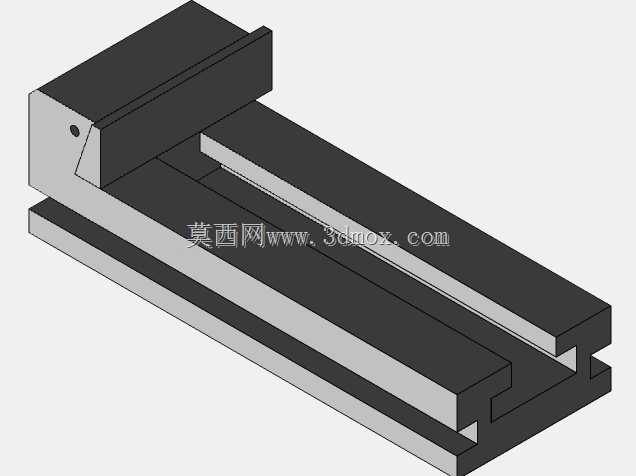

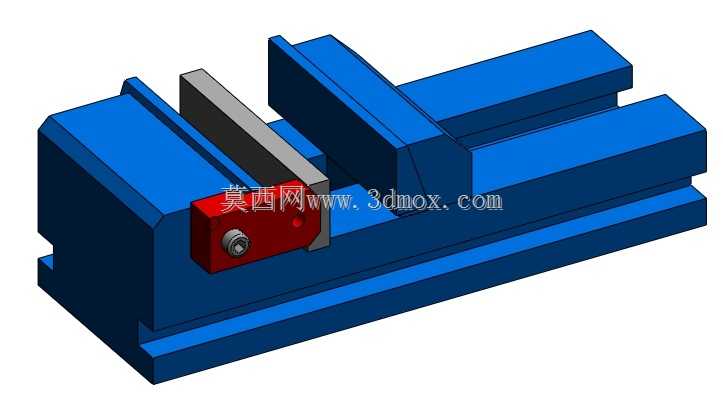

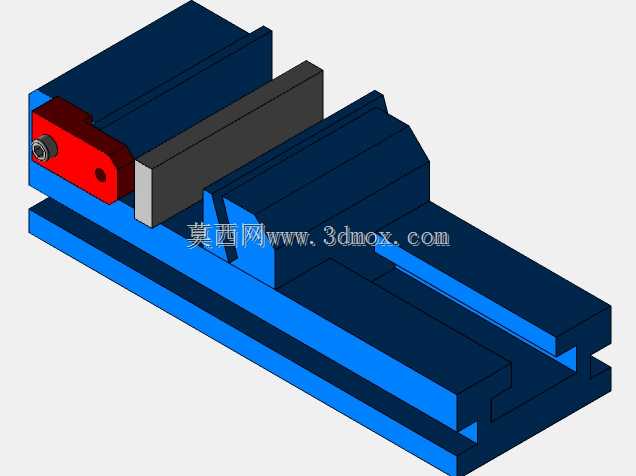

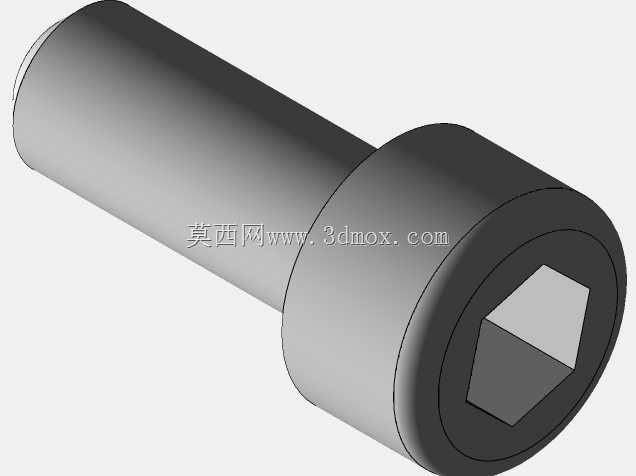

　　在常规铣削、钻削、磨削等机加工工序里，工件的可靠装夹是保障加工精度的核心前提，这款夹紧虎钳正是针对小型加工工位的装夹需求设计的手动夹紧工装，适配普通台式钻床、小型立式铣床、钳工台等作业场景，可完成规则矩形、方形类工件的水平方向夹紧固定，也可配合角度垫铁完成带倾角工件的装夹作业。从结构布局来看，这款虎钳采用整体式长条形底座设计，底座底部预留了标准的T型槽安装位，可直接适配多数机床工作台的T型槽螺栓安装规格，安装时无需额外制作过渡转接板，底座的导轨面采用一体式铣削成型，固定钳身与活动钳身的配合面经过研磨处理，活动钳身沿导轨滑动时的直线度公差控制在0.02mm每百毫米行程范围内，可避免夹紧过程中活动钳身上翘导致的工件装夹倾斜问题。

　　夹紧执行部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力均匀，夹紧时可提供足够的轴向顶紧力，同时具备良好的自锁性能，在加工过程中受到切削振动冲击时不会出现夹紧松动的情况，活动钳口与固定钳口的夹持面均设计了可更换的硬质钳口板，钳口板表面加工有细密的交叉防滑齿纹，既可以增大与工件接触面的摩擦力，避免工件受切削力时发生滑移，当钳口板磨损后也可单独拆卸更换，无需更换整个钳身部件，降低工装的维护成本。在设计过程中，针对不同厚度工件的装夹适配性，活动钳身的最大开合行程覆盖了常规小型零件的加工装夹范围，钳口的高度设计兼顾了薄型板材与较高块状工件的装夹需求，当装夹高度较高的工件时，钳口的夹持面可提供足够的支撑高度，

　　减少工件装夹后的悬臂长度，降低切削过程中的工件振颤。从安装边界来看，这款虎钳的整体宽度控制在小型机床工作台的可用安装宽度范围内，底座长度方向的安装孔距符合通用机床工作台的T型槽间距标准，安装后钳身的整体高度不会超出小型加工设备的主轴行程下限，可保证刀具在全行程范围内完成工件的加工操作，不会出现钳身与主轴部件干涉的情况。在实际使用场景中，这款虎钳除了应用在常规机加工工位，也可作为钳工装配、零件修配工位的固定工装，完成零件的锉削、划线、装配等作业的工件固定，整体结构没有冗余的复杂部件，日常维护仅需定期在导轨滑动面与螺纹传动副处加注润滑脂即可，长期使用后若出现滑动间隙过大的情况，可通过调整导轨侧面的镶条来消除配合间隙，恢复钳身的滑动精度。

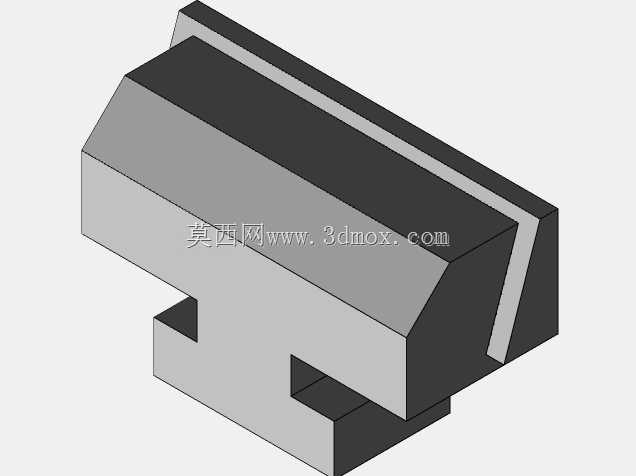

　　钳身主体采用高强度铸铁材质铸造而成，经过时效处理后可消除铸造内应力，避免长期使用后出现钳身变形导致的精度丧失，夹紧螺杆采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗扭强度，在施加较大夹紧力矩时不会出现螺杆弯曲或螺纹滑牙的问题。钳口板采用合金工具钢制作，经过淬火处理后表面硬度达到HRC55-60，耐磨性能优异，长期夹持带硬皮的毛坯工件也不会过快磨损，夹持面的齿纹深度经过优化，既可以保证足够的防滑能力，也不会在工件已加工表面留下过深的夹痕，减少工件装夹后的表面修复工作量。在结构细节上，活动钳身与螺杆的连接部位采用了浮动式连接结构，夹紧过程中螺杆的顶推力可均匀作用在活动钳身的中心位置，避免活动钳身受力不均出现卡滞，同时当夹持面存在微小平行度误差时，活动钳口可产生微小的自适应偏转，保证钳口面与工件表面完全贴合，增大实际接触面积，让夹紧力分布更均匀，避免工件局部受力过大产生装夹变形。
