带驱动搅拌结构的立式原料熔化罐体

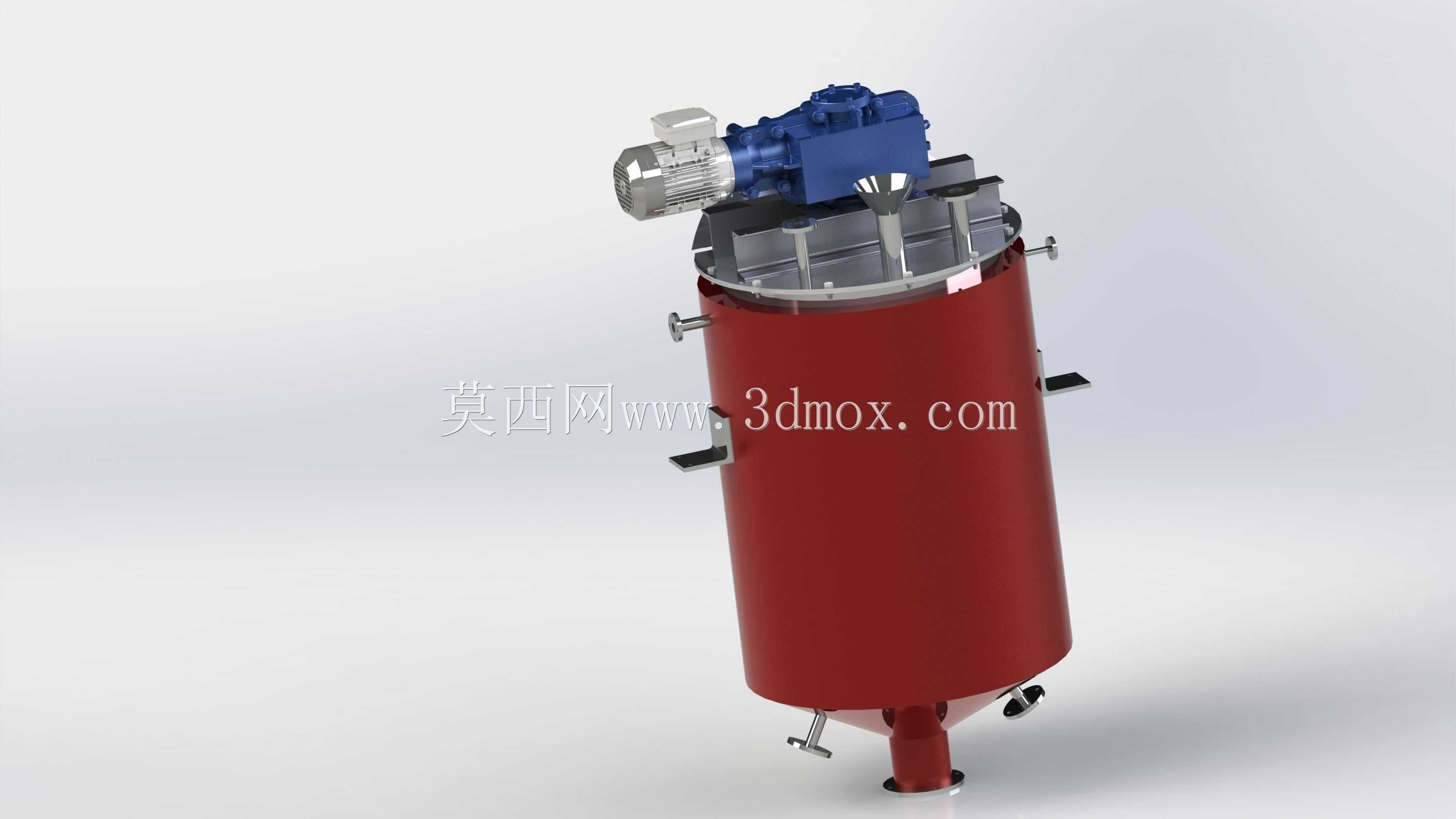

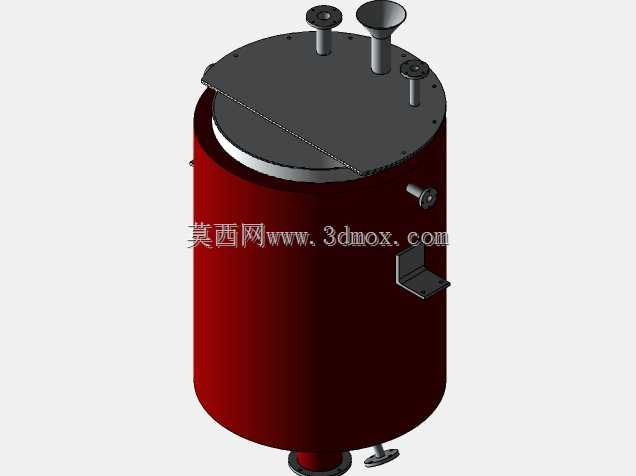

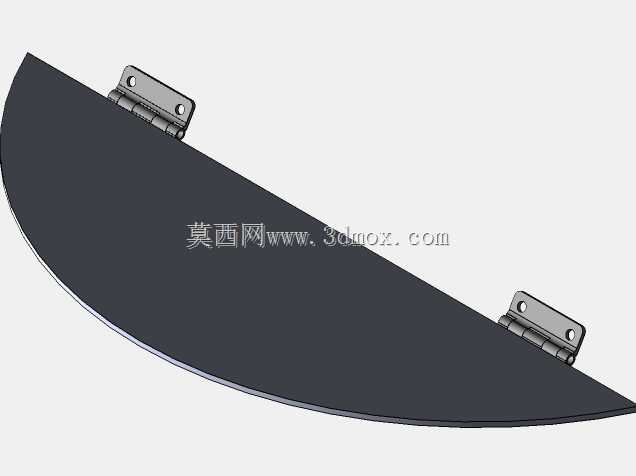

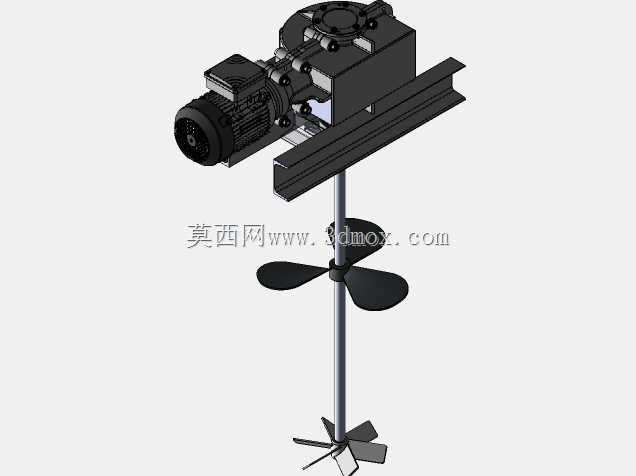

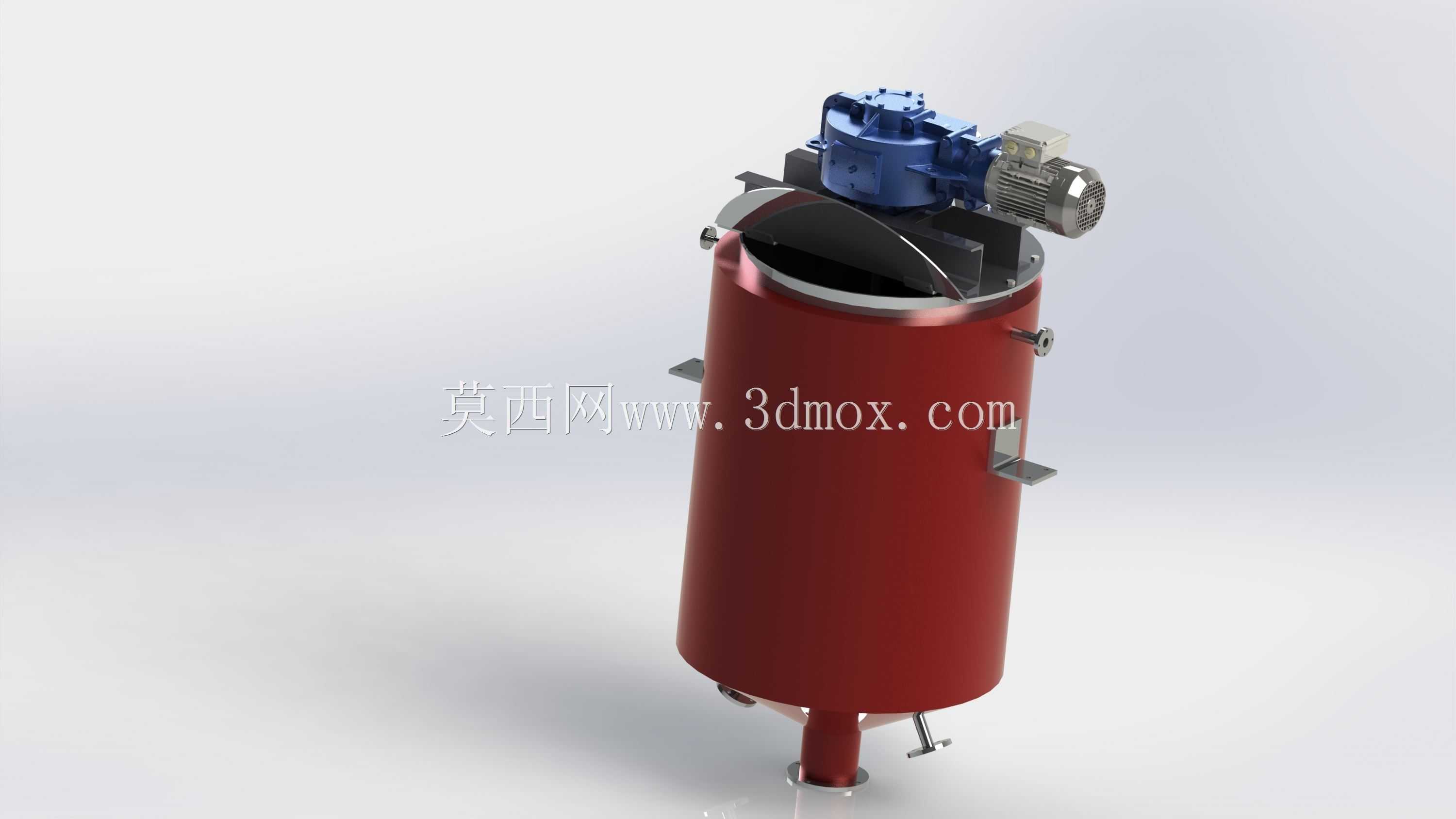

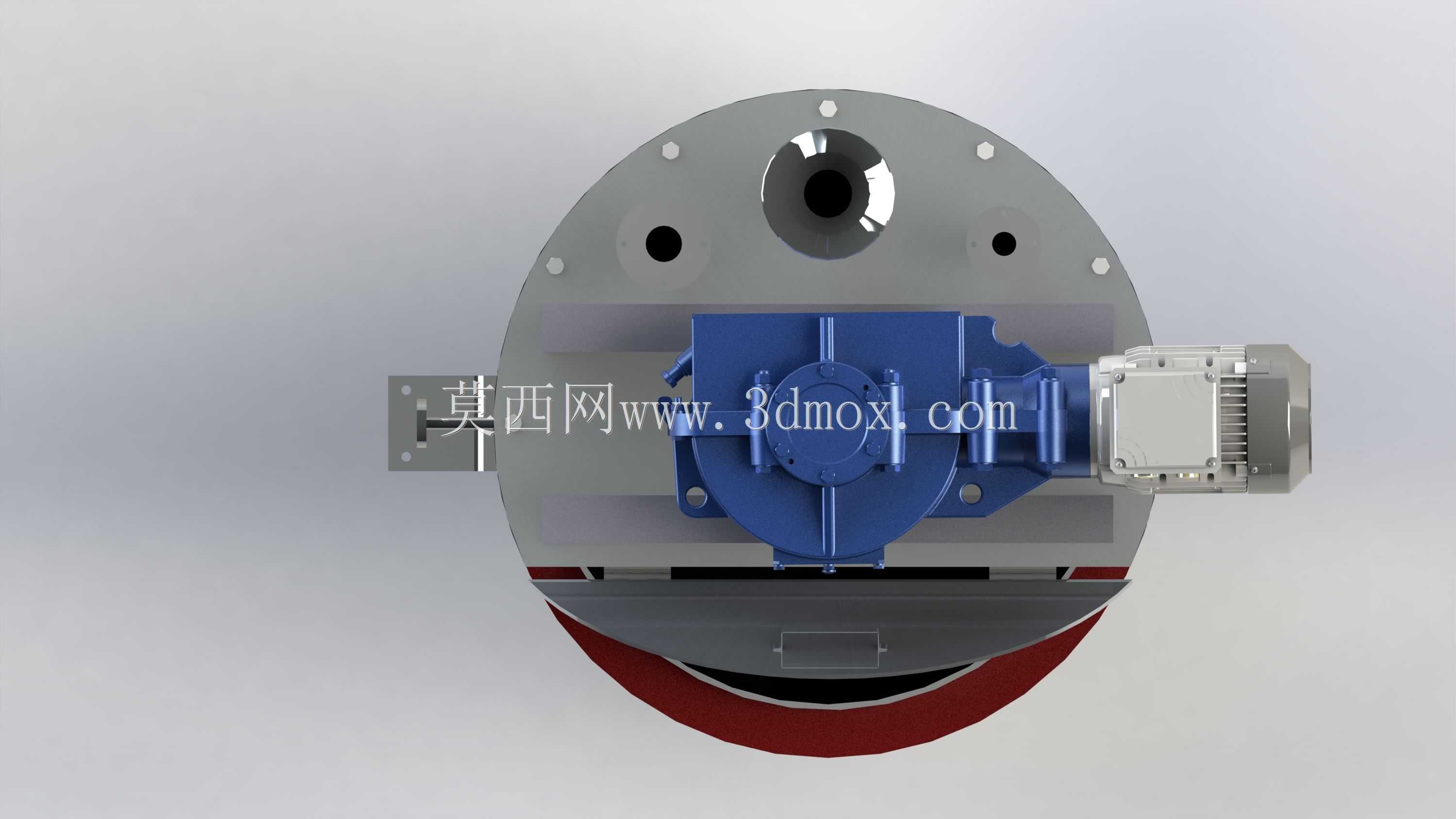

这款立式熔化罐体主要面向固体粉末生产的原料预处理工序，在精细化工、粉体新材料加工场景中承担原料熔融均质的核心作用，区别于常规静态熔化釜，它自带集成式搅拌驱动结构，能在原料升温熔化过程中持续对罐内物料进行搅动，避免局部过热碳化、熔融料分层结块的问题，保障出料熔体的均质度符合后续粉末造粒工序的进料要求。从结构设计逻辑来看，罐体采用立式圆柱承压结构，底部做锥度收窄设计，既可以减少熔融料的罐壁挂壁残留，也能配合底部出料口实现无滞料排空，罐体侧壁设置的多组支耳是核心安装定位结构，安装时支耳直接搭接在生产车间的钢架操作平台预留孔位上，不需要额外做底部承重支撑，支耳的安装孔位间距、伸出长度都匹配常规粉体生产车间的平台预留标准，现场安装时只需要对齐孔位穿入固定螺栓即可完成罐体定位，不需要现场做额外的结构改制。顶部集成的驱动单元采用电机搭配齿轮减速箱的直连布局，没有额外设置传动皮带轮结构，一方面能压缩整体设备的顶部占用高度，适配车间层高有限的安装场景，另一方面齿轮传动的扭矩传递效率更高，在处理高粘度熔融原料时也能维持稳定的搅拌转速，不会出现皮带打滑丢转的问题。罐顶设置的半开式投料口兼顾了人工投料、管道密闭进料两种使用需求，投料口的翻盖结构做了卡扣式密封设计，熔化作业时扣合盖板就能减少罐内热量散失，降低加热环节的能耗，需要清理罐内残留、检修搅拌桨时可以快速翻开盖板，不需要拆解顶部驱动结构就能进入罐内作业。搅拌桨的结构设计匹配罐体的圆柱内腔轮廓，桨叶边缘和罐壁预留了均匀的安全间隙，既不会在运转过程中剐蹭罐体内壁，也能将贴附在罐壁附近的熔融料持续卷入搅拌区域，避免靠近加热壁面的物料长时间受热变质。罐体下部设置的侧接口可以按需接入温度传感器、液位检测元件，方便生产过程中实时监控罐内物料的状态，底部出料口的接口尺寸匹配常规粉体生产线的熔体输送管道标准，可以直接对接后续的造粒、冷却工序进料端，不需要额外做转接法兰的定制加工。整体结构的受力设计经过校核，罐体满载熔融原料时的承重全部通过侧壁支耳传递到安装平台，底部的出料管只承担物料输送功能，不承受罐体整体重量，避免长期使用后出料接口受力变形出现漏料问题。
