NEMA34规格高扭矩混合式步进电机结构

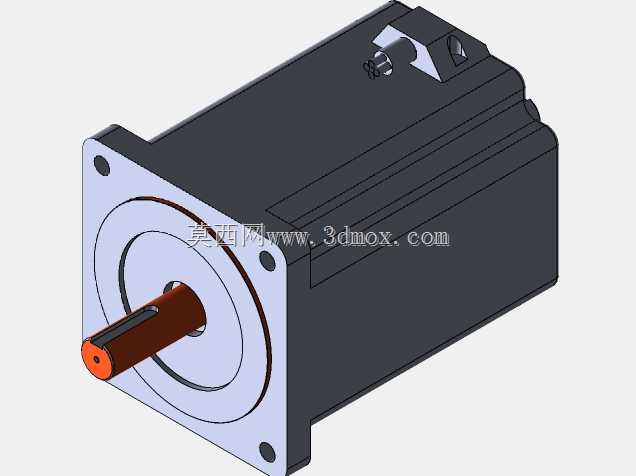

在数控加工设备的进给轴驱动、自动化生产线的点位移位机构、小型机床的动力输出单元里，这类NEMA34规格的高扭矩混合式步进电机是应用频次极高的动力元件。做结构设计选型时，首先要明确安装边界的匹配性，该款电机采用标准NEMA34安装法兰，安装孔位遵循行业通用的孔距规范，输出轴的轴径、键槽尺寸也适配市面多数同步轮、联轴器的连接规格，不需要额外做转接件就能直接装到常见的86系列电机安装座上，能大幅缩短设备改型的设计周期。从功能特性来看，混合式结构结合了反应式和永磁式步进电机的优势，低速运行时扭矩输出平稳，不容易出现低频共振的问题，高速段的扭矩衰减幅度控制在合理区间，能满足多数中低速重载传动场景的动力需求，出线端的线缆做了固定防护处理，设备运行时的反复弯折也不容易出现线芯断裂的情况，适配工业现场复杂的布线环境。设计这款电机的三维模型时，重点还原了本体的散热筋结构，外壳的方形散热筋不仅能提升壳体的结构强度，还能增大散热面积，电机长时间带载运行时产生的热量能通过壳体快速散出，避免温升高导致的扭矩下降问题；端盖的轴承安装位、出线口的密封结构都做了1:1的尺寸还原，结构工程师在做整机布局时，可以直接调用模型干涉检查，不用反复核对安装尺寸。实际应用中，这类电机常搭配对应的步进驱动器使用，通过脉冲信号控制转角和转速，不需要额外的反馈装置就能实现较高精度的位置控制，成本比伺服系统低很多，在对位置精度要求不是极高的数控雕刻机、小型传送带、自动上下料机构里应用十分广泛。做设备布局时要注意，电机尾部的出线端需要预留足够的线缆弯折空间，输出轴和负载连接时优先选用弹性联轴器，抵消安装时的同轴度误差，避免轴承承受额外的径向力，延长电机的使用寿命。模型还原了电机本体所有的外部安装特征，包括法兰面的定位止口、安装沉孔的深度、轴伸长度等关键尺寸，设计人员可以直接将其导入装配体，完成电机安装座、传动连接部件的配套设计，不需要再单独测绘电机尺寸，能有效提升设计效率。
