Ender3V2打印机灯丝导向支撑结构

在桌面级FDM3D打印的日常作业场景里，灯丝送料路径的顺畅度直接决定了长时间打印的成型稳定性，不少使用Ender3V2机型的从业者都遇到过这类问题：料盘送出的灯丝以大角度弯折进入挤出机，长期弯折会在丝材内部形成应力集中，轻则导致送丝轮咬合不均出现挤出量波动，重则在打印大尺寸长周期件时发生断丝停机；还有部分改装了Z轴丝杆导轨的机型，送丝路径会与运动的丝杆发生摩擦，丝材表面被刮削产生的碎屑会掉入丝杆螺母，加剧传动部件磨损，甚至造成Z轴运动卡滞。这套导向支撑结构就是针对这类实际作业痛点做的迭代优化，完全适配Ender3V2机型的安装空间，不需要对原有设备做打孔、切割等破坏性改装。

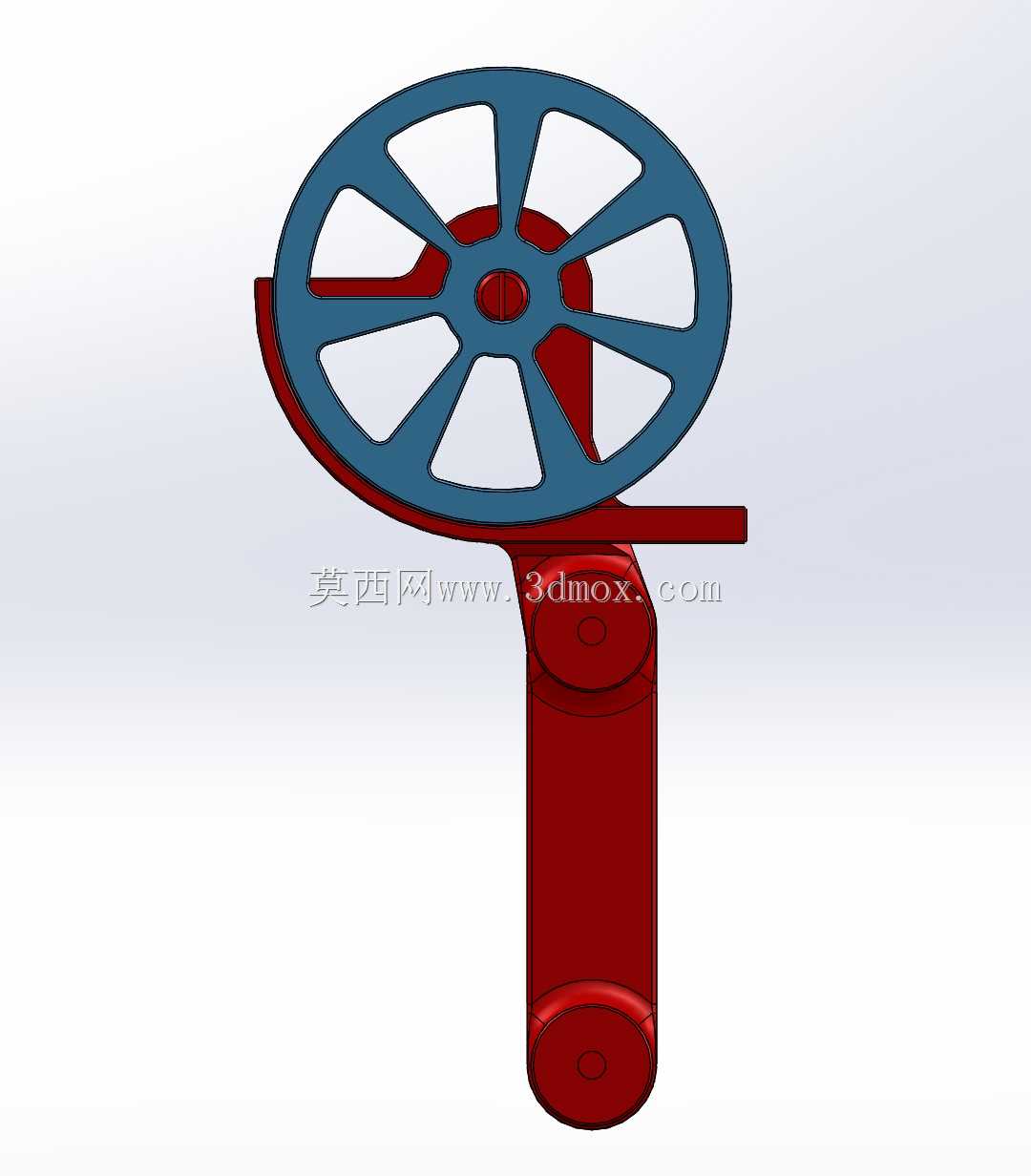

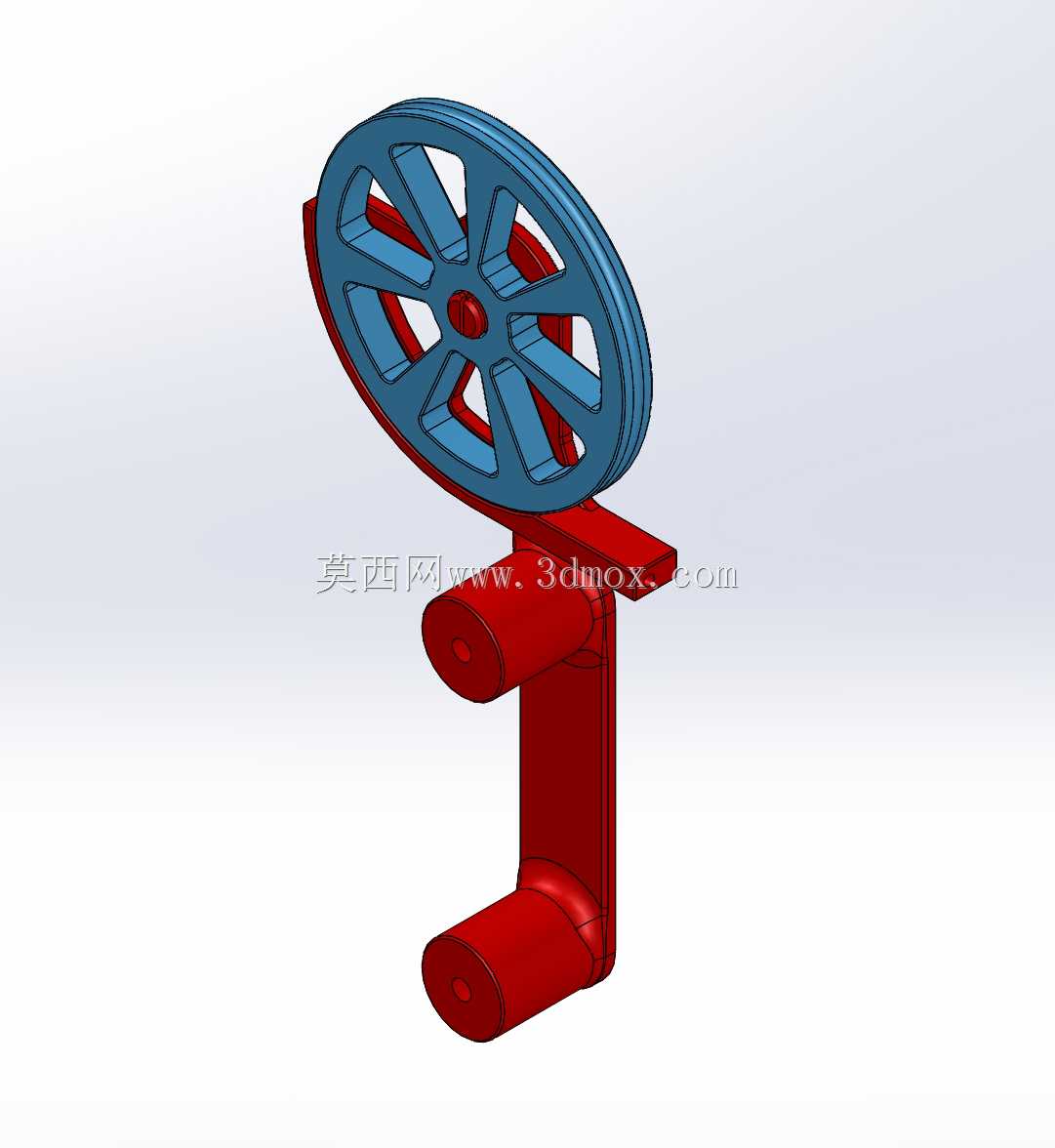

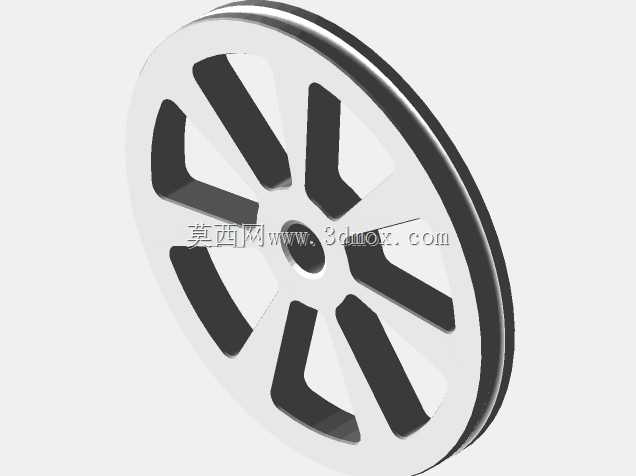

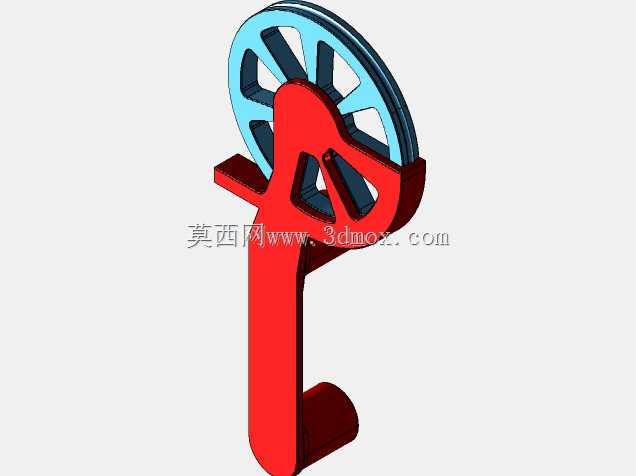

从结构功能来看，带辐条的导向轮采用大直径轮体设计，轮槽弧度完全匹配常规1.75mm直径打印丝材的走线曲率，轮体转动顺滑无卡滞，能将料盘送出的灯丝捋直后以垂直角度送入挤出机入口，从根源上降低丝材弯折应力，同时将丝材走向抬升到安全高度，彻底避开Z轴丝杆的运动行程，杜绝丝材与传动部件的摩擦问题。和早期采用热镶块加独立轴承的导向结构不同，这套结构做了一体化集成设计，不需要额外加装支撑件来固定轴承，零件数量更少，安装步骤更简便，日常维护时不需要拆解过多周边部件。

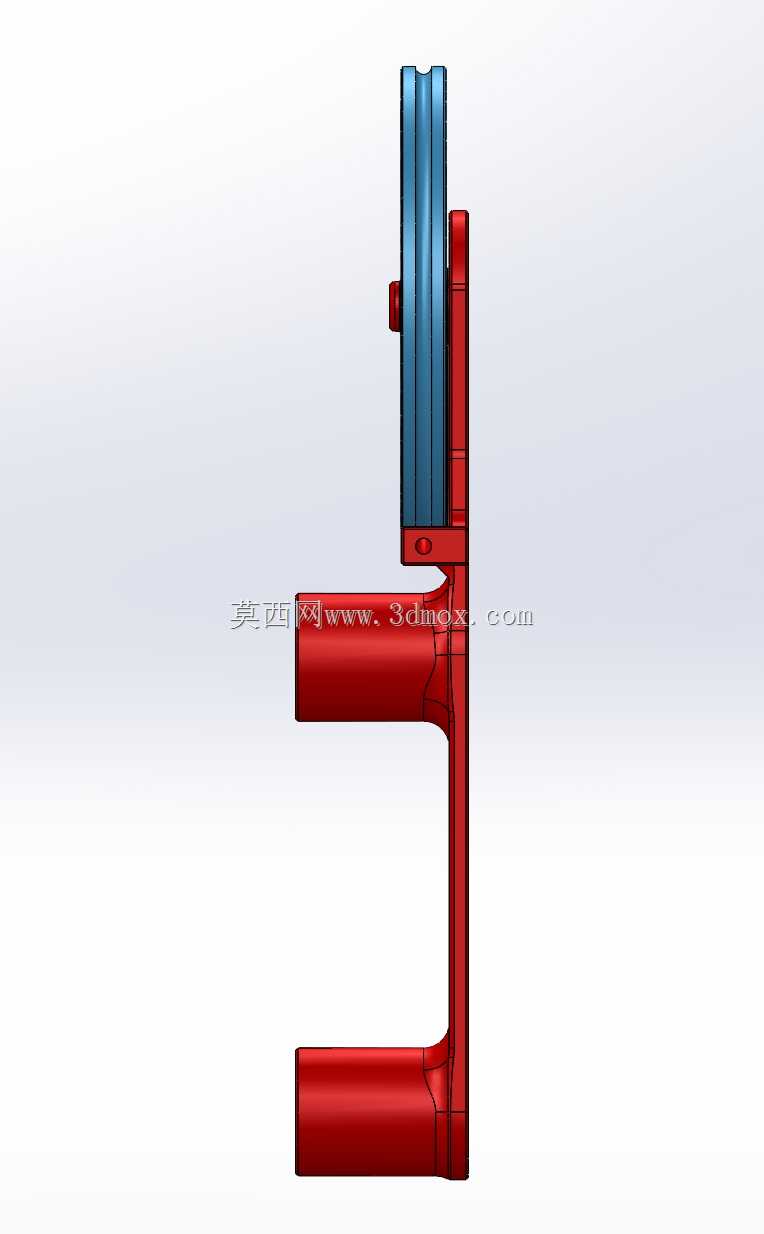

针对初代版本暴露的实际使用缺陷，这套结构做了多处针对性的工程优化：将卡槽的有效宽度从原有尺寸提升到2.5mm，解决了热端长时间工作后周边塑料件轻微形变凸起，导致旧丝材难以拆卸更换的问题；重新设计了卡环轴的轮廓结构，提升卡环与轴体的配合紧密度，避免拆卸皮带轮时卡环受力崩裂飞出；底座安装法兰的厚度从2mm增加到3mm，大幅提升安装位的结构强度与刚性，即使设备长时间运行产生持续振动，导向结构也不会出现松动移位的情况。

安装边界上，这套结构的固定位完全匹配Ender3V2机型挤出机侧方的原有安装孔位，安装后整体外轮廓不会超出X轴运动的最大边界，不会和设备框架、打印平台等部件发生运动干涉，导向轮的出线位置与挤出机进料口的同轴度误差控制在极小范围内，不会因为导向偏移造成丝材额外的弯折阻力。实际使用中，不管是打印PLA、PETG这类常规刚性丝材，还是TPU这类柔性丝材，这套导向结构都能稳定输送丝材，有效减少送丝不畅导致的打印瑕疵，降低设备传动部件的异常磨损概率，适配个人工作室、创客空间、小批量打样车间等多种使用场景下的Ender3V2设备改装需求。
