1.75mm细丝专用手动测量卡钳装置

　　在桌面级FDM3D打印、精密漆包线绕制、细金属丝材来料检验这类场景里，线径偏差带来的工艺问题一直是一线操作人员的高频痛点——就拿1.75mm规格的3D打印耗材来说，线径波动超过0.05mm就会导致挤出量失准，轻则出现层纹、堵头，重则直接造成打印件翘曲报废；而电子变压器绕制用的细漆包线，线径偏差会直接影响绕组直流电阻、额定载流量，最终让整批电源产品的性能参数偏离设计值。常规的外径千分尺虽然精度足够，但测量头接触面积小，测量细软丝材时很容易因为施力不当压弯丝材导致读数偏小，普通游标卡尺的卡口精度又难以满足细丝级的测量公差要求，这款针对1.75mm丝材设计的专用测量卡钳，就是为了解决这类细分场景的测量痛点开发的。

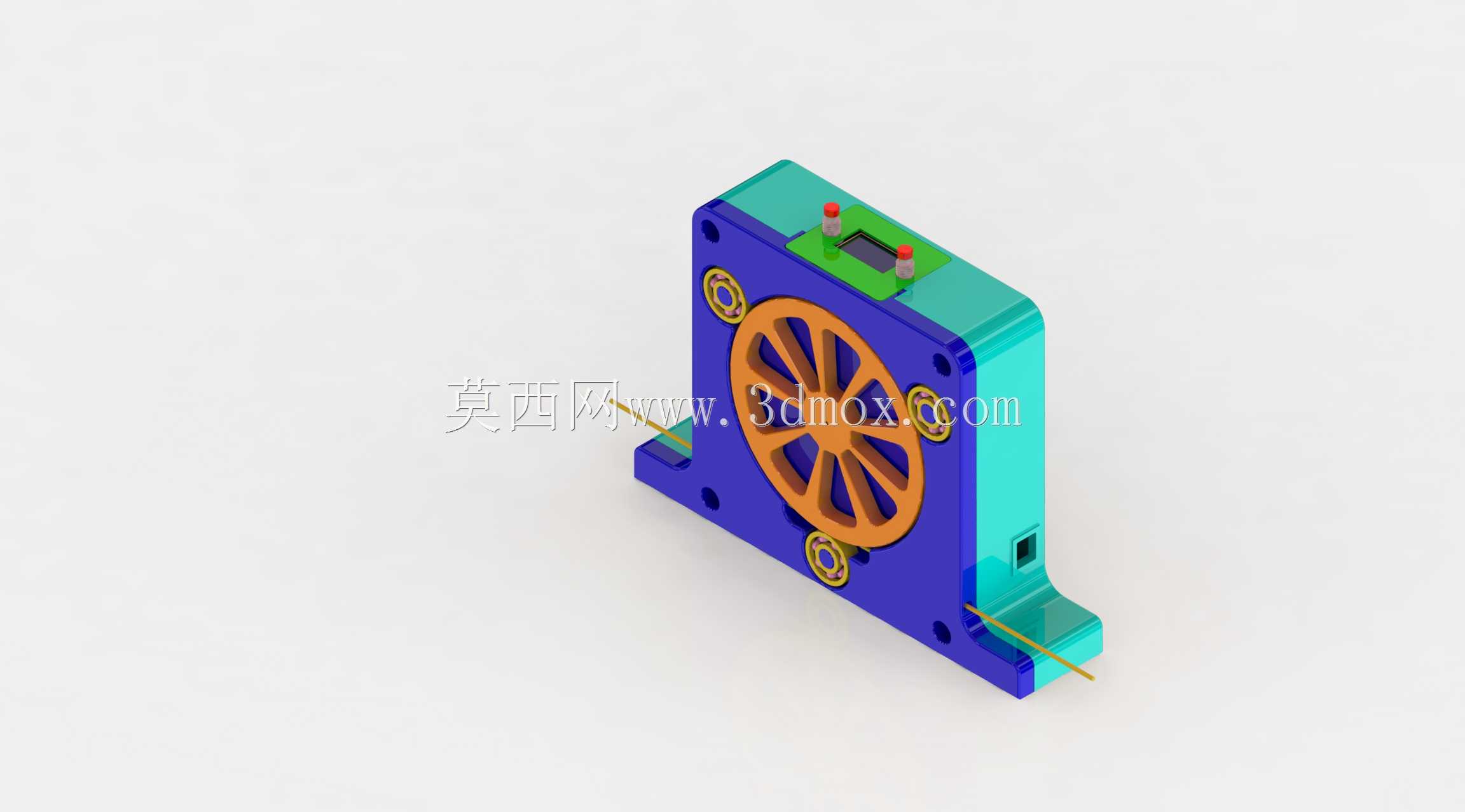

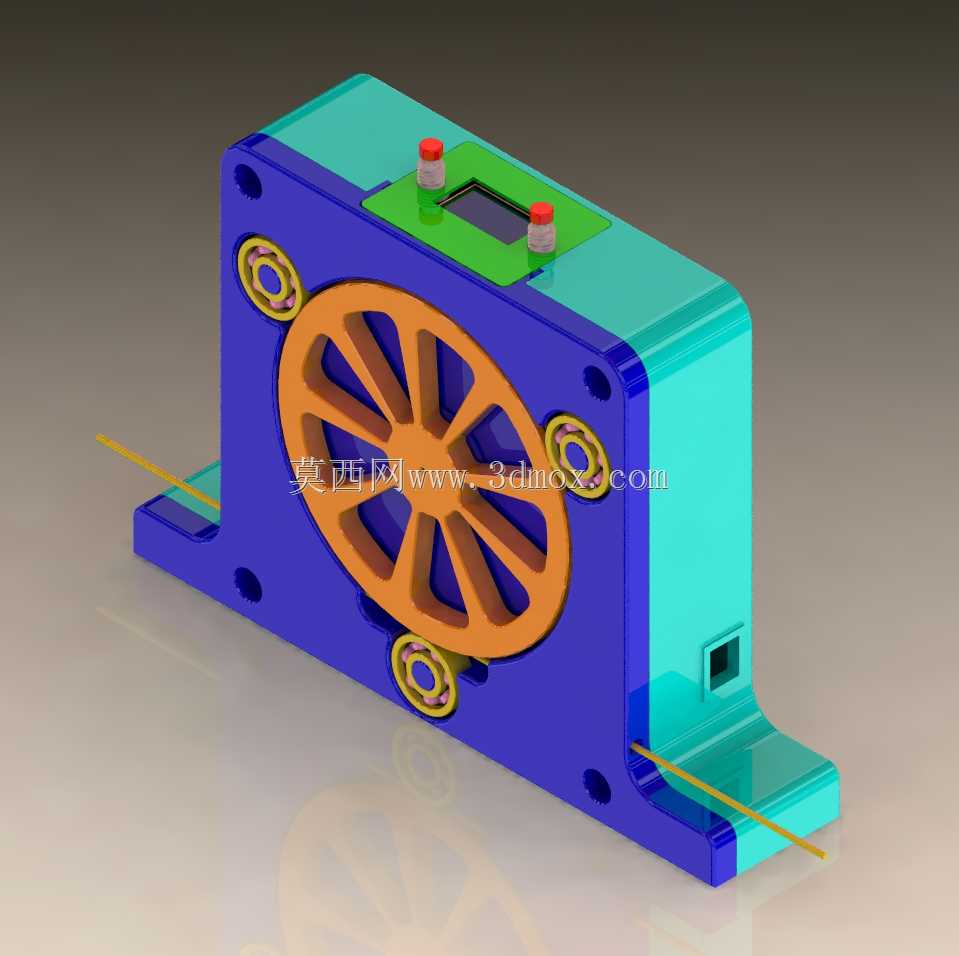

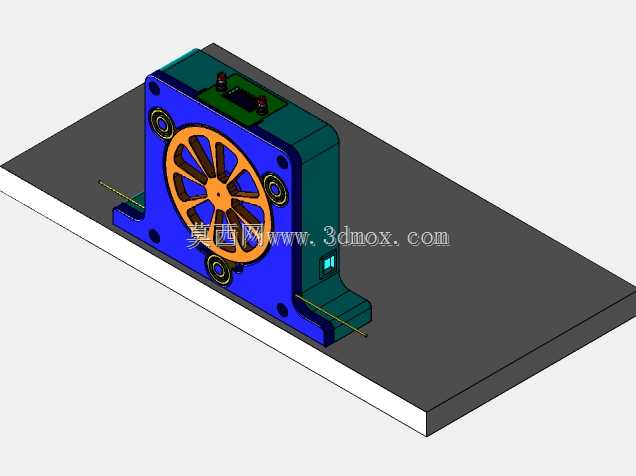

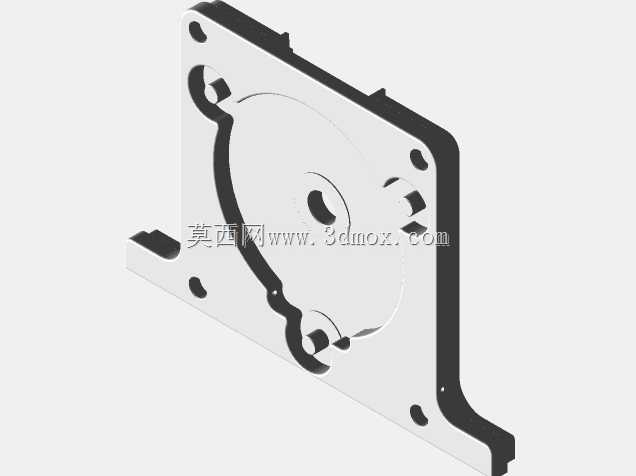

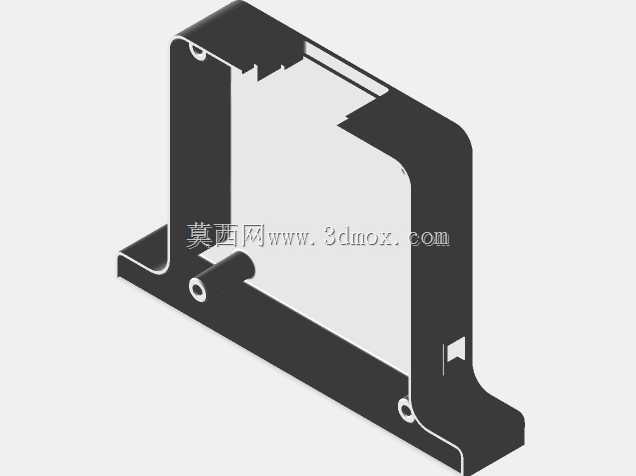

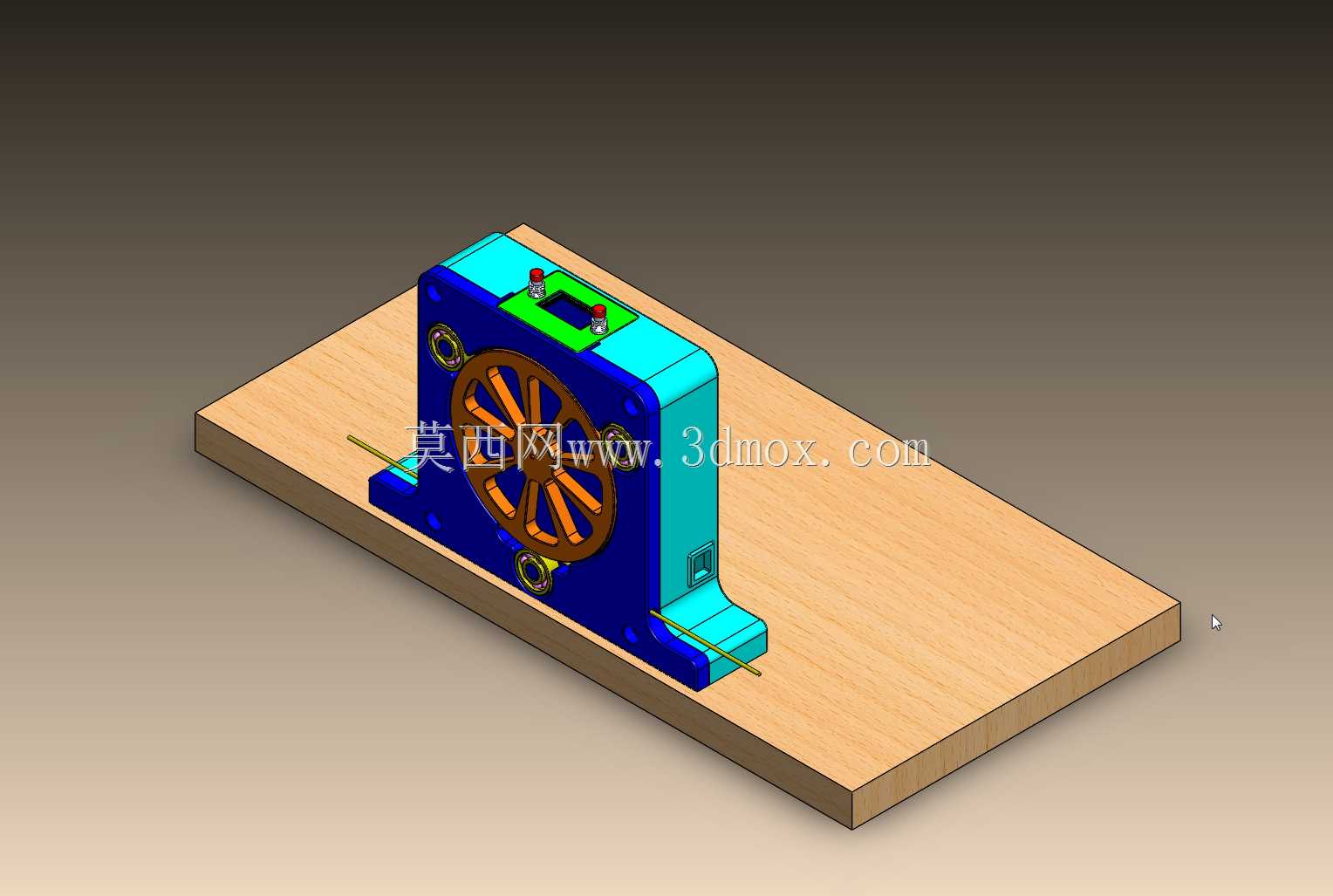

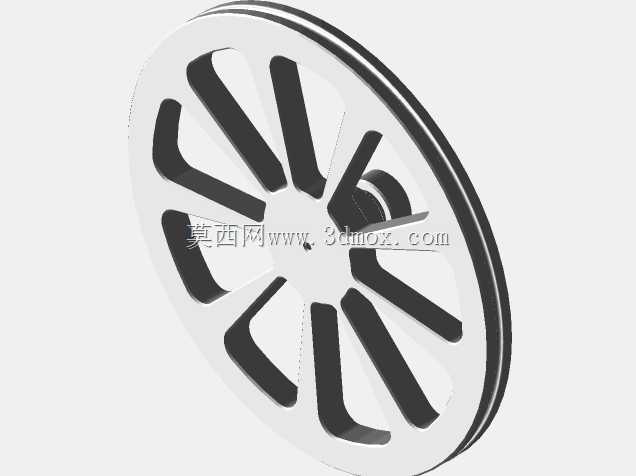

　　从结构设计逻辑来看，这款测量装置没有采用传统量具的全金属加工思路，主体支撑结构采用模块化拼接设计，核心的测量基准面做了等高限位处理，避免测量时卡钳歪斜带来的读数误差。装置底部预留了标准安装孔位，可以直接固定在木质工作台或者铝型材操作架上，安装边界的长宽尺寸控制在180mm×100mm以内，不会占用过多桌面操作空间，固定后整体高度不超过80mm，操作人员在进行丝材上料、穿线操作时不会产生结构干涉。带辐条结构的手轮是测量进给的操作部件，轮缘做了防滑纹理处理，转动时的进给导程经过匹配设计，每转动一圈对应的测量进给量为0.5mm，配合侧面的读数标识可以快速完成线径读数，不需要像千分尺那样反复棘轮测力，大幅提升批量丝材检验的效率。

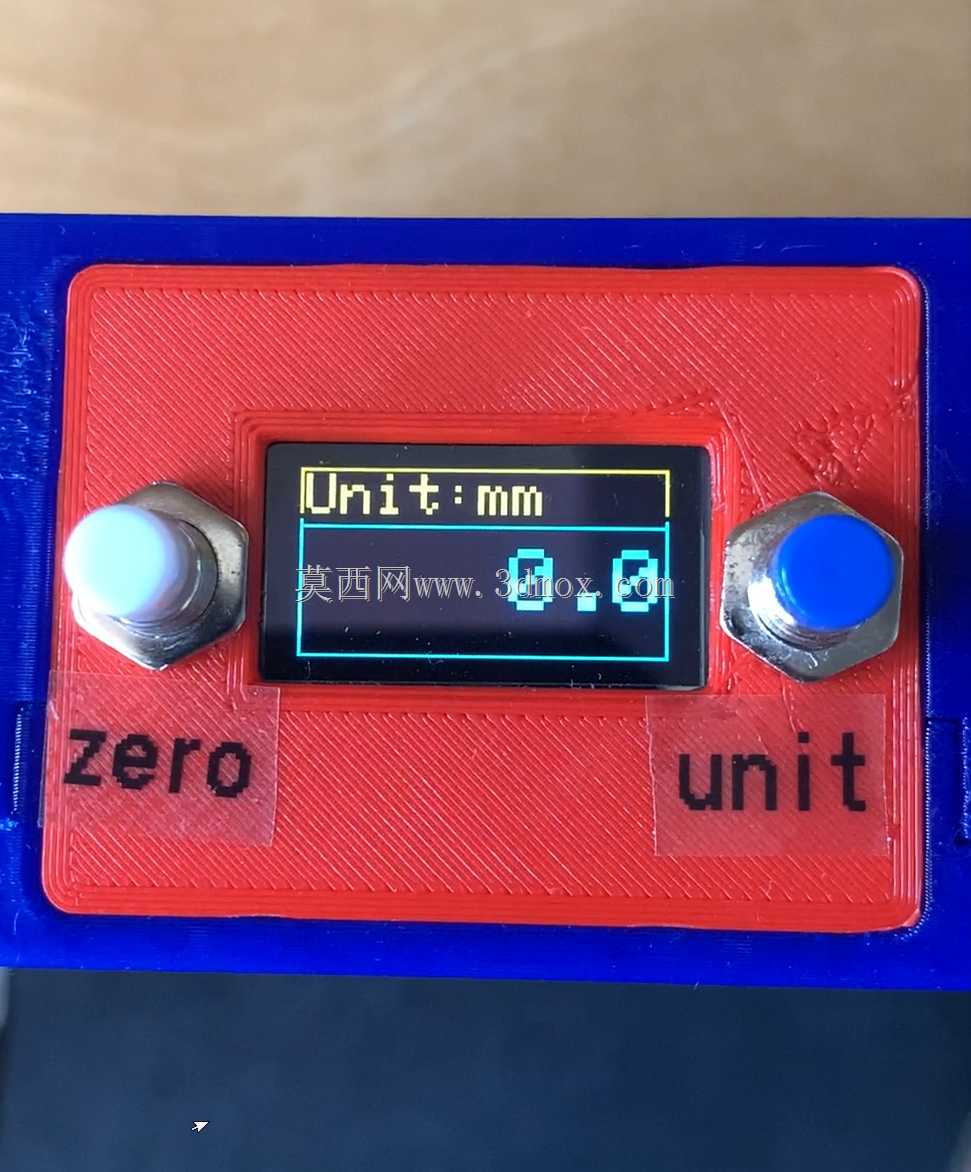

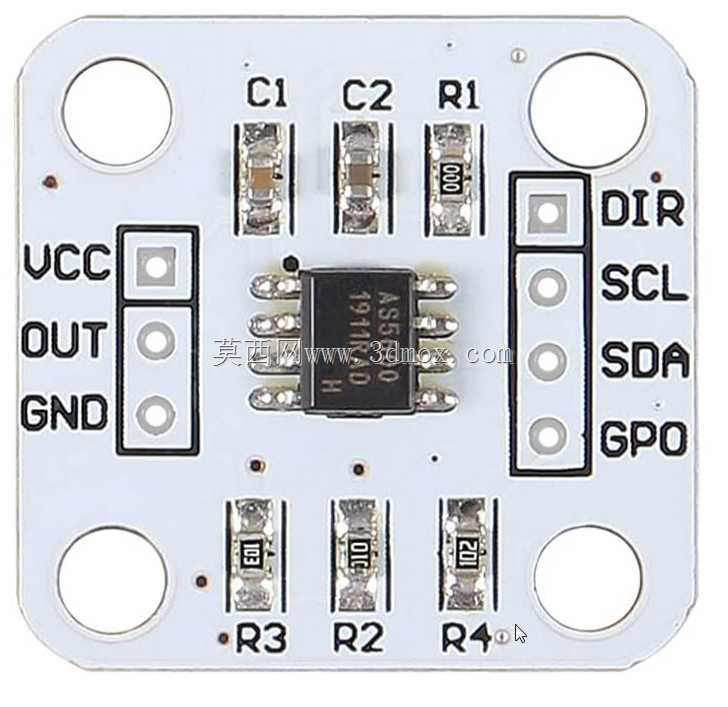

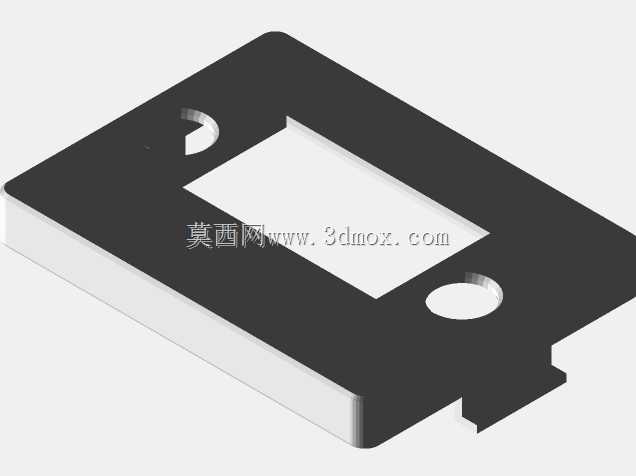

　　装置顶部预留了传感器安装位，可以兼容arduino开源硬件的数显改装需求，用户如果需要自动记录测量数据，可以直接加装位移传感器模块，不需要对主体结构做二次打孔加工，这一设计也兼顾了手动快速测量和数字化数据采集两类使用需求。丝材的走丝通道做了导向限位设计，进出两端都有V型导向槽，丝材穿入后会自动对准测量基准面，不需要操作人员反复调整丝材的垂直角度，哪怕是刚接触测量操作的新手，也能快速得到准确的测量结果。导向槽的边缘做了圆角钝化处理，不会刮伤3D打印耗材的表面或者漆包线的绝缘层，避免测量过程对丝材造成二次损伤。

　　从实际使用的场景适配来看，这款测量装置除了可以测量1.75mm的3D打印耗材，也可以通过更换测量卡口垫片，适配0.5mm到2mm区间的各类细丝测量，包括细铜丝、钓鱼线、碳纤维丝等常见细径线材。装置的主体受力部件采用了加强筋结构设计，频繁操作手轮也不会出现结构形变，长期使用的测量精度保持性优于普通塑料材质的简易卡尺。和传统手持量具相比，固定式的安装设计让测量时的施力方向始终保持一致，不会因为手持时的角度倾斜产生测量误差，在批量丝材来料抽检的场景下，测量效率比手持千分尺提升60%以上，同时也降低了操作人员反复持握量具的手部疲劳。

　　在结构细节处理上，测量卡口的接触端面做了研磨处理，平面度控制在0.01mm以内，保证丝材和测量面的接触是线接触而非点接触，避免细软丝材被压弯变形。手轮和进给丝杆的连接位置做了防松处理，正反转操作时不会出现回程间隙，保证读数的一致性。装置的走线槽位置预留了足够的空间，如果加装数显模块，信号线可以直接从结构内部的空腔引出，不会外露干扰丝材的穿入操作。整体结构没有采用复杂的异形曲面，大部分结构件都可以通过桌面级3D打印直接制作，后期维护更换零件的成本极低，哪怕是小批量生产也不需要开模，非常适合工作室、小型生产车间这类场景自行制作使用。
