桌面夹持式3D打印耗材熔接工装结构

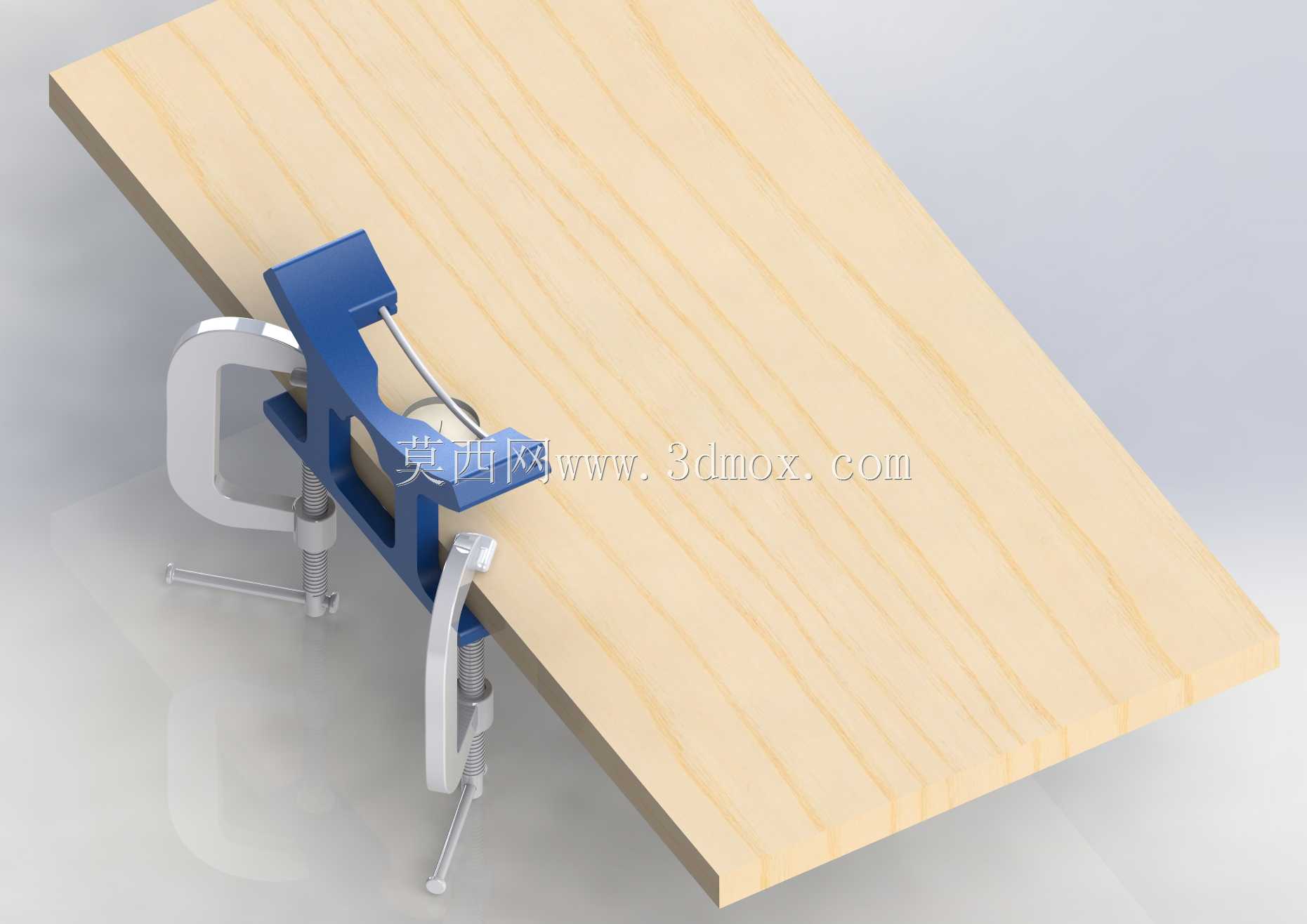

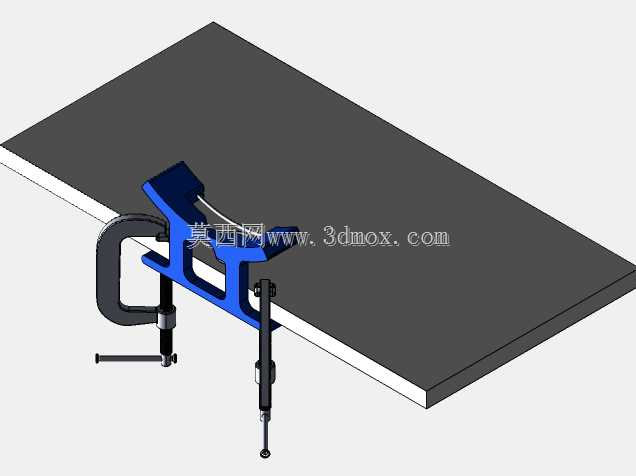

在FDM3D打印的日常作业场景中，多色打印、耗材续接一直是影响打印连续性的常见痛点，中途换料产生的接头断层、余料浪费问题长期困扰一线操作人员，这款灯丝熔接工装正是针对该场景开发的桌面级辅助作业工具。从安装边界来看，该工装采用C型夹钳结构作为固定基座，可直接夹持在厚度适配的工作台边缘，无需额外打孔或占用桌面平整操作空间，夹钳的调节行程可覆盖多数常规木质、金属工作台的桌边厚度，安装后整体结构悬出桌边的尺寸经过优化，不会干涉桌边其他工具的摆放与操作。

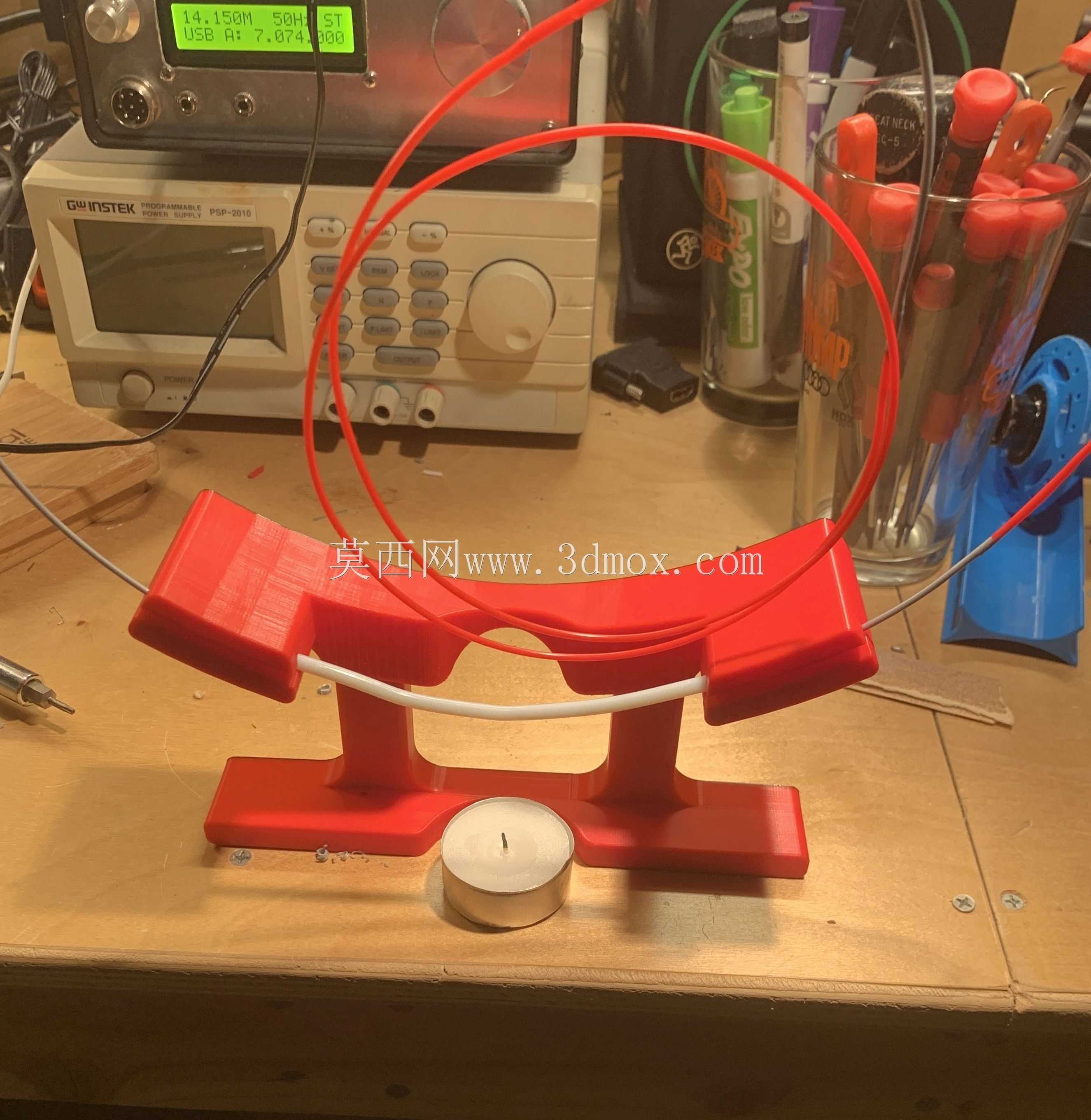

设计思路上完全围绕低成本、易操作的现场需求展开，没有采用复杂的电控加热结构，而是搭配常规茶烛光作为热源，配合标准规格的聚四氟乙烯管作为灯丝导向与定型通道，聚四氟乙烯管选用外径4mm、内径1.8mm的常规规格，刚好适配1.75mm直径的通用3D打印灯丝，管体的耐高温特性可以避免灯丝熔融过程中粘连管壁，同时保证熔接段的同轴度，不会出现接头弯折、直径不均的问题。

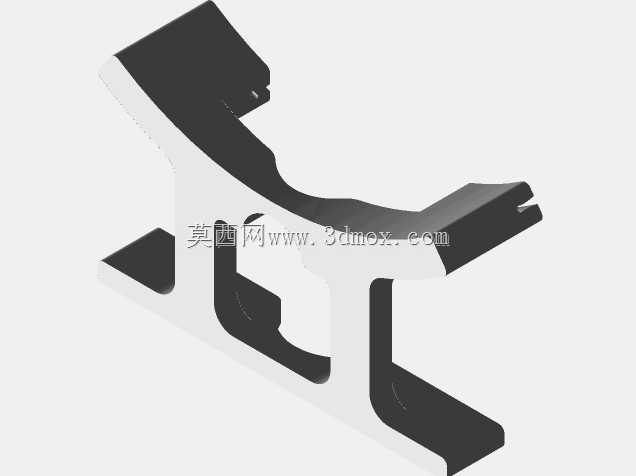

功能特性层面，工装的导向槽设置了精准的45度切口定位结构，操作人员在预处理灯丝时，只需将灯丝两端切出45度斜口，分别从导向槽两端插入至中间对位位置，即可保证两个斜切面完全贴合，无需反复对位调整。夹装结构可以根据操作需求选择单夹点或双夹点固定，在熔接过程中，操作人员只需对灯丝末端施加稳定的轻微轴向压力，配合蜡烛热源加热1分钟左右，即可让两个切面的熔融材料充分融合，冷却过程中无需挪动接头，导向管会持续约束灯丝形态，避免冷却过程中出现形变。

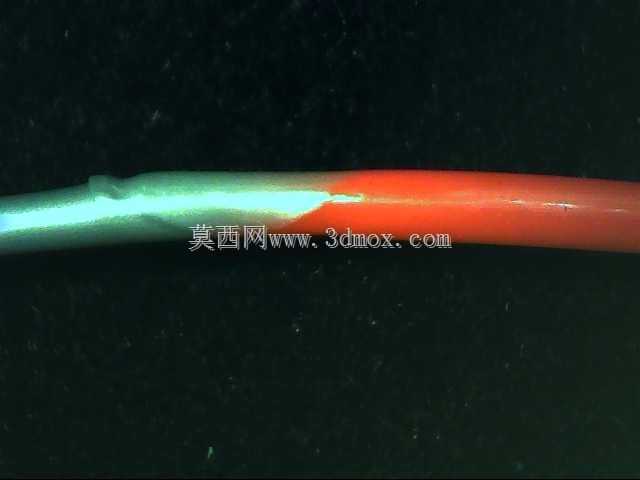

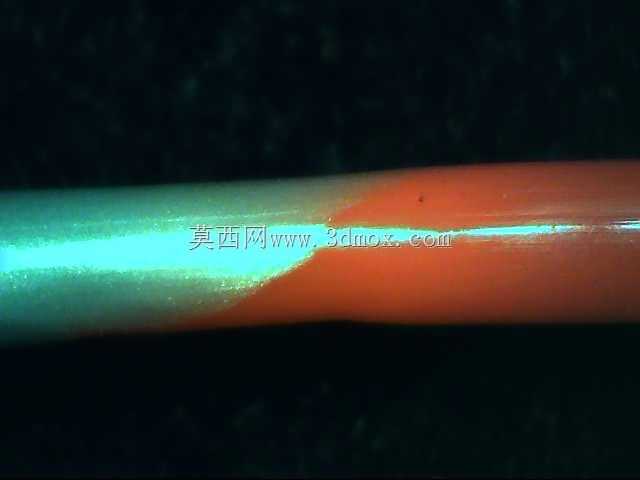

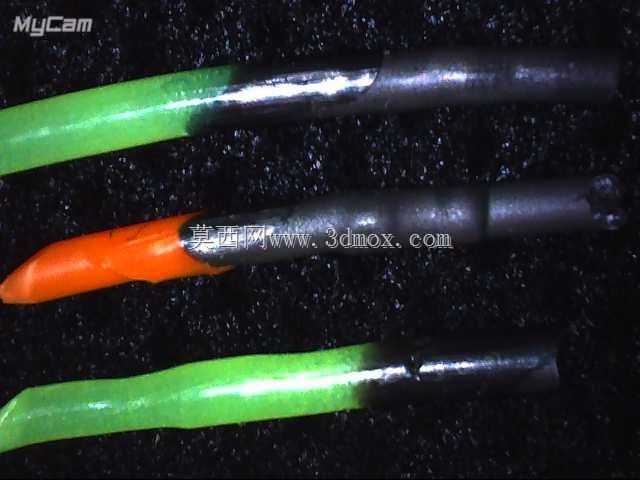

实际使用中，该工装可以实现同材质或兼容材质灯丝的无缝熔接，熔接后的接头直径与原灯丝一致，可顺畅通过挤出机齿轮、送料管与喷嘴，不会出现卡料、断料问题。除了续接断料、拼接剩余耗材尾段外，还可以按打印顺序拼接不同颜色的灯丝，实现多色打印的耗材预排布，减少打印过程中手动换料的操作频次，降低换料导致的打印失败风险。工装的整体结构无易损电子部件，所有机械部件均为常规机械结构，长期使用仅需清理导向槽内残留的少量耗材溢料即可，维护成本极低，适配桌面级3D打印工作室、个人创客空间、教学实训场景的日常使用需求。
