带法兰安装座的枢轴支点传动结构

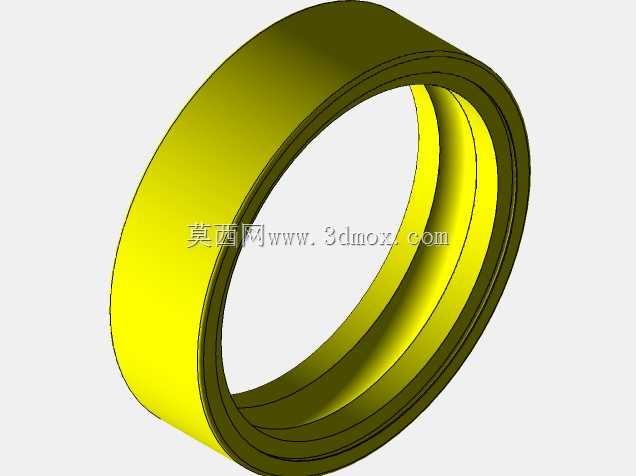

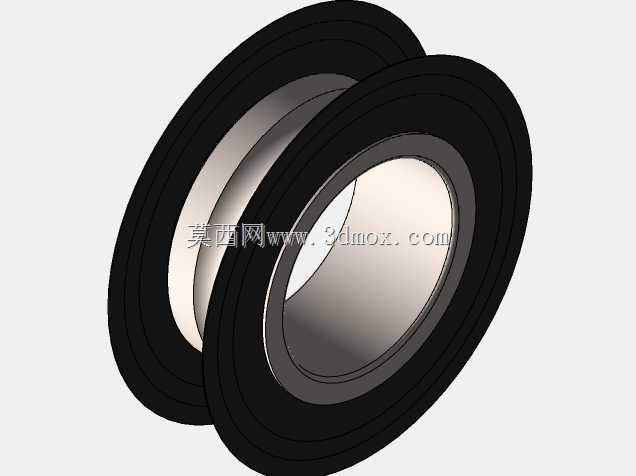

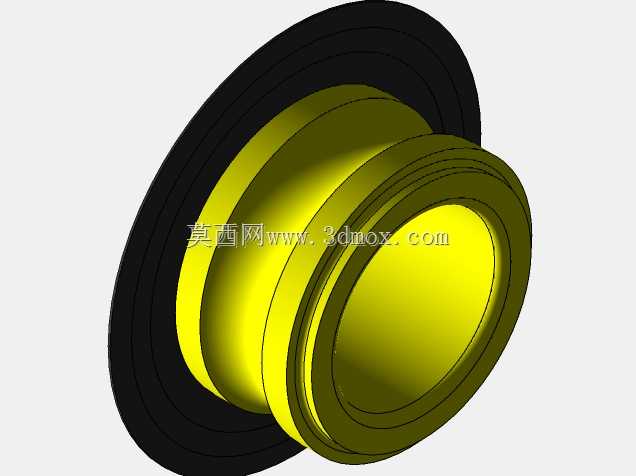

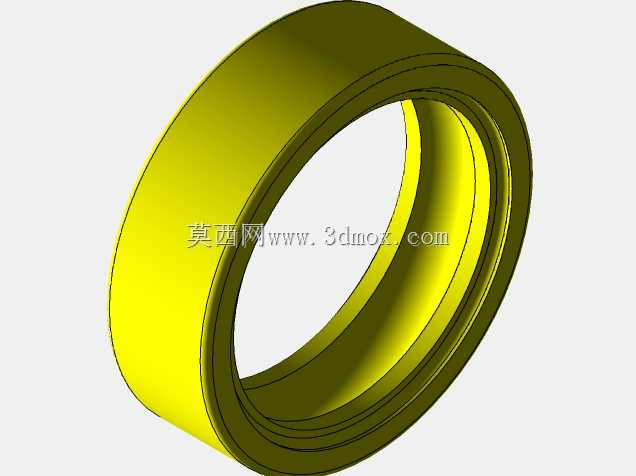

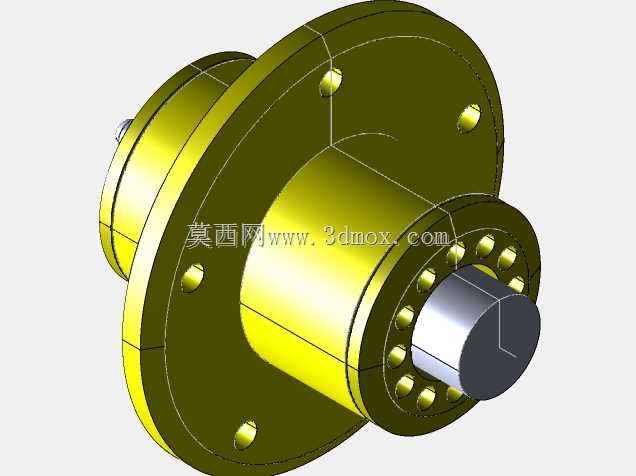

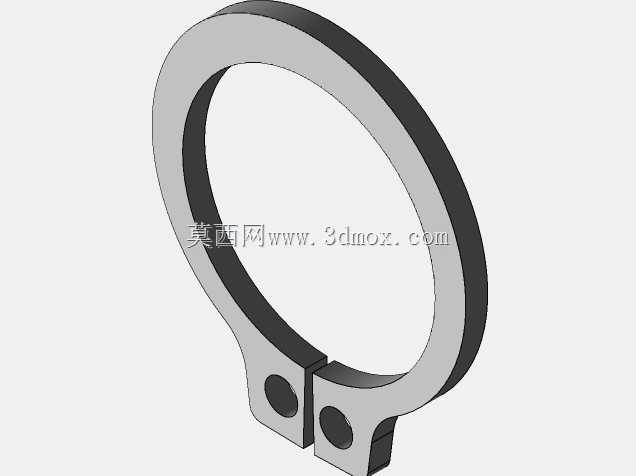

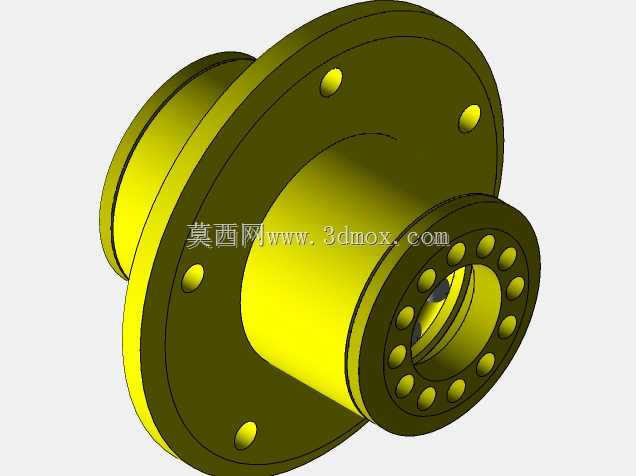

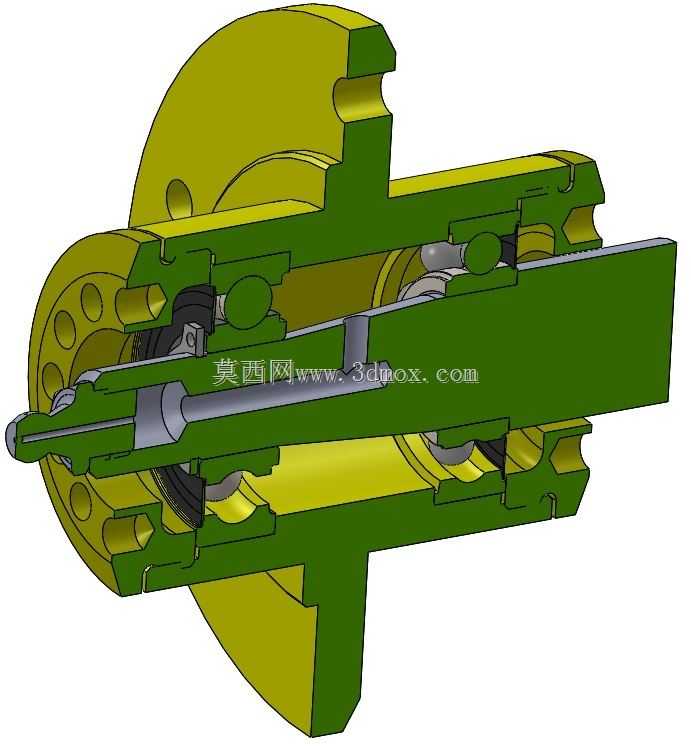

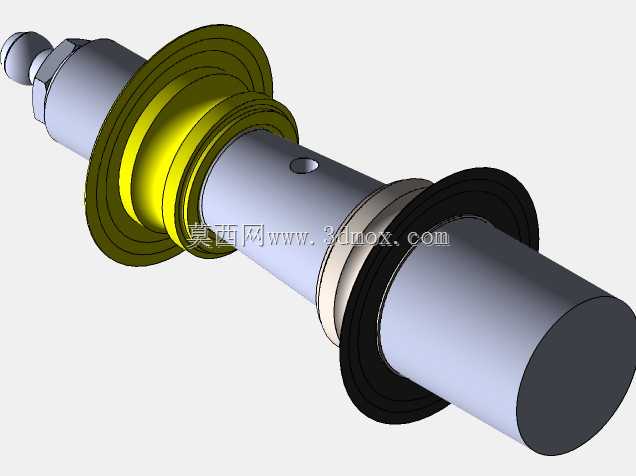

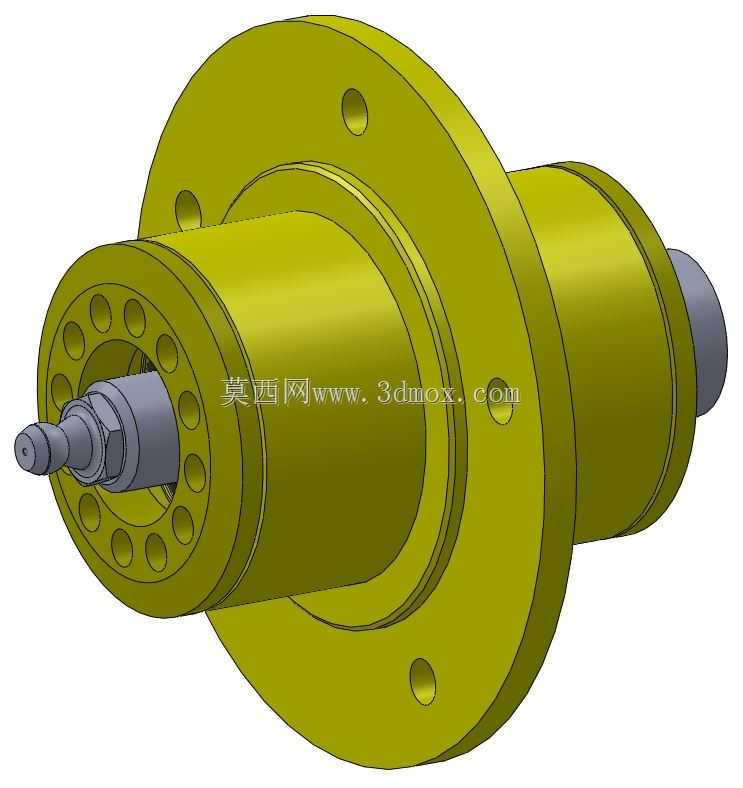

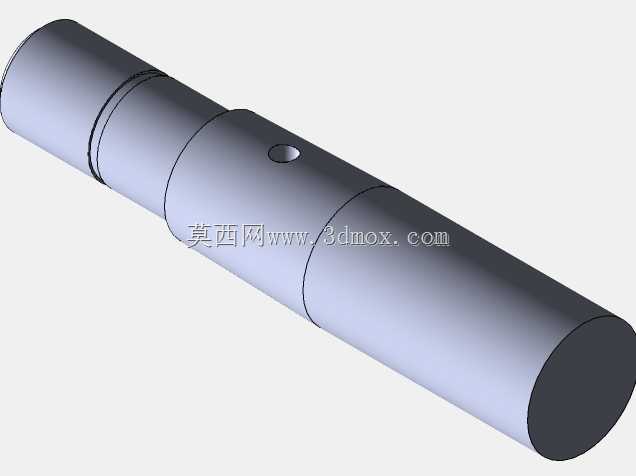

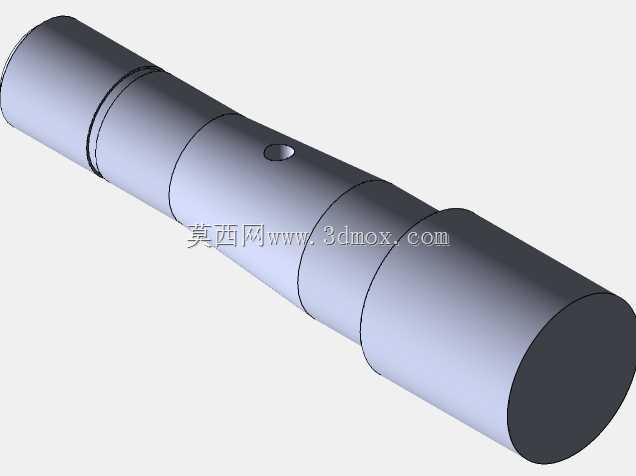

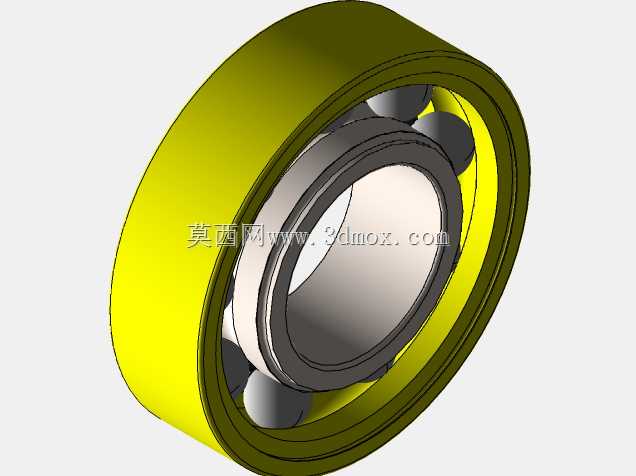

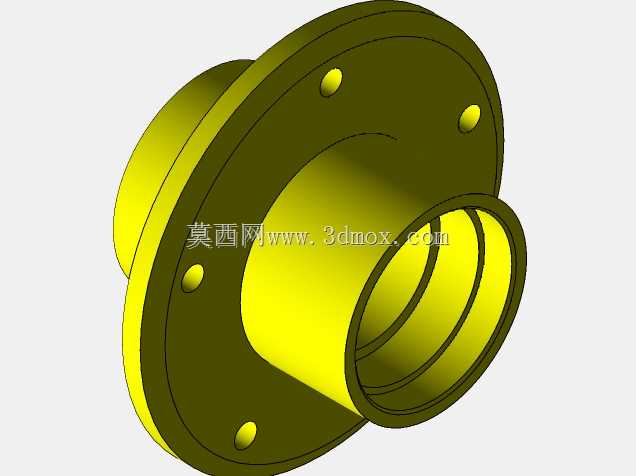

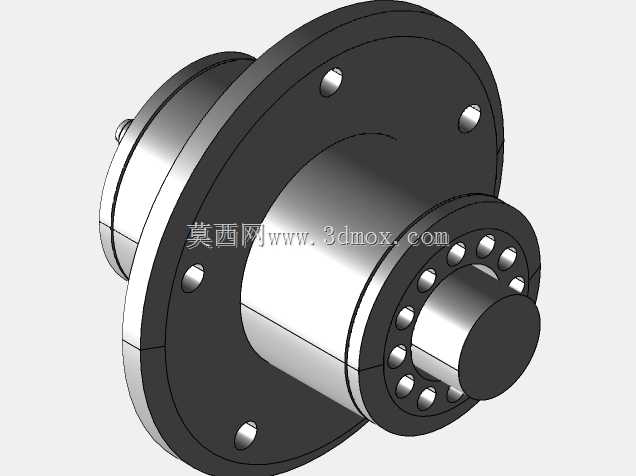

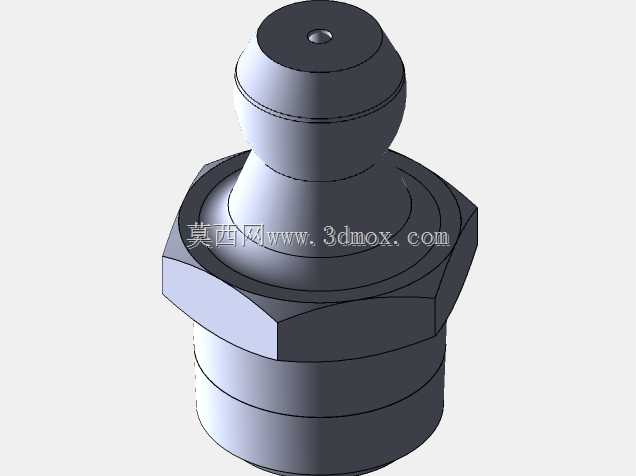

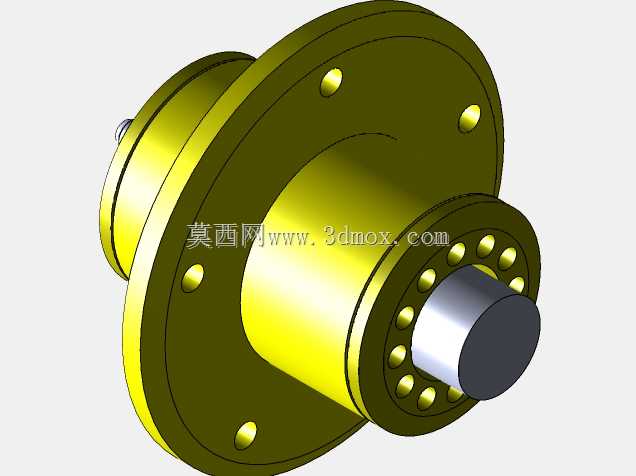

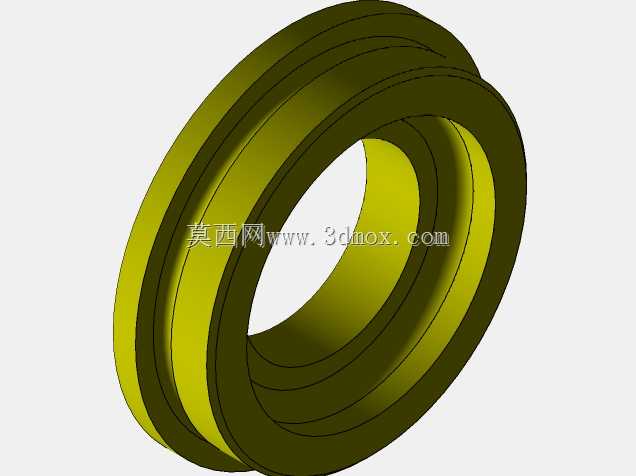

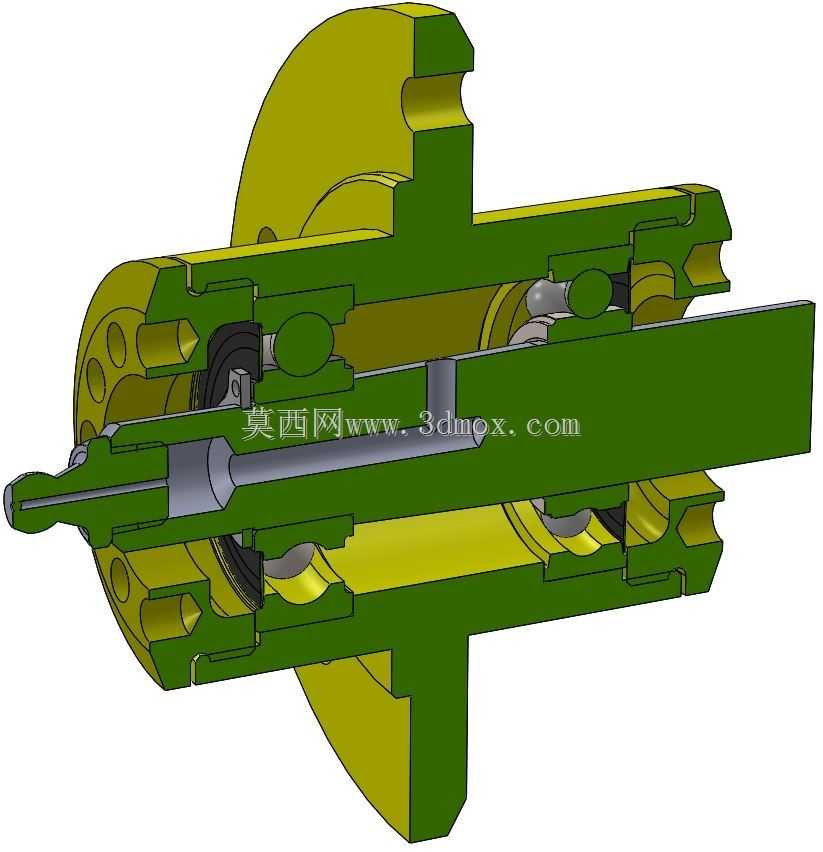

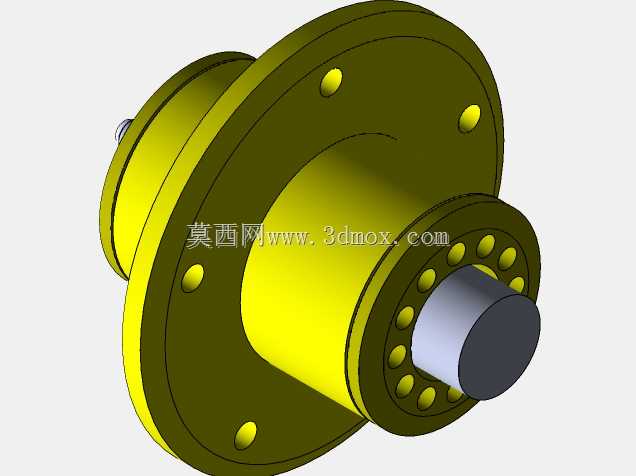

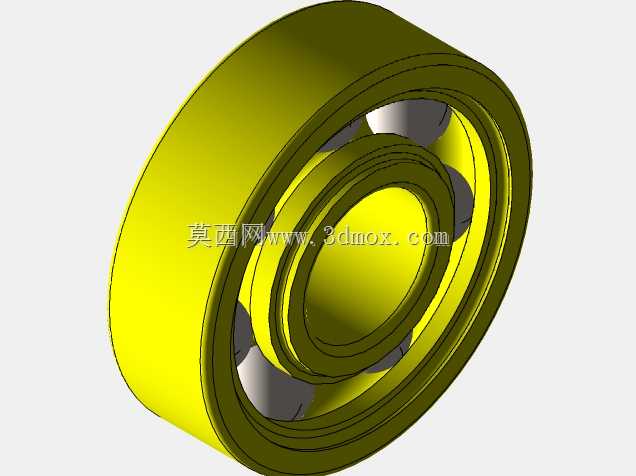

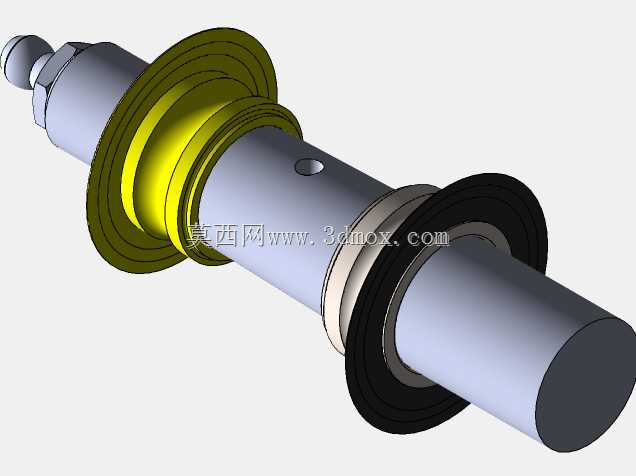

这类带法兰安装基座的枢轴支点结构，常应用在需要绕固定轴线实现往复摆动、定轴转动传递载荷的工业设备场景中，比如自动化生产线的摆臂铰接位、工程机械的执行机构连接点、工装夹具的翻转支撑位，都能见到同原理的结构设计。从剖视结构能看到，整个组件以中心长轴作为核心传力部件，外侧的法兰盘作为安装基准，盘面上预留的沉孔与通孔对应设备安装面的螺栓点位，安装时可直接通过螺栓将整个支点组件固定在设备的机架立板上，不需要额外设计复杂的支撑座，能大幅减少现场装配的配做工作量。设计时优先考虑了轴系的径向承载与轴向限位需求，在法兰座与中心轴之间设置了多组滚动支撑件，既降低轴转动过程中的摩擦阻力，也能承受径向的偏载载荷，避免轴在长期摆动过程中出现卡滞、磨损过快的问题。轴端的限位结构采用了卡槽加挡圈的组合形式，不需要额外加工螺纹锁紧位，装配时直接卡入对应槽位即可实现轴向定位，拆解维护时也能快速拆卸，适合需要定期检查支撑件磨损情况的工况。整个结构的外形轮廓以法兰盘的外圆作为最大径向边界，轴向尺寸从法兰安装面到轴端伸出段做了分段设计，靠近法兰的位置做了直径放大的轴肩，用来承受轴向的冲击载荷，伸出段的轴径根据外接摆臂、连杆的内孔尺寸做了匹配设计，轴上预留的键槽位置可对应安装传动键，保证扭矩传递过程中不会出现相对打滑。结构内部还预留了密封件的安装槽位，在粉尘、切削液飞溅的车间工况下使用时，可在槽位加装密封圈，阻挡外界杂质进入支撑件的滚动接触面，延长整个组件的使用寿命。设计过程中对各部件的配合公差做了区分，法兰座与支撑件的配合采用过盈配合，保证支撑件外圈不会随轴转动出现窜动，中心轴与支撑件内圈的配合采用过渡配合，既保证转动顺畅，也避免间隙过大出现回转精度不足的问题。这类支点结构不需要额外搭配复杂的润滑管路，可在装配时预填润滑脂，满足长周期运行的润滑需求，适合在中低速、中等载荷的摆动传动场景下使用，能替代传统的焊接式铰接座，降低设备维护时的部件更换成本。
