工业用弹簧压紧式蝶形搭扣锁具结构

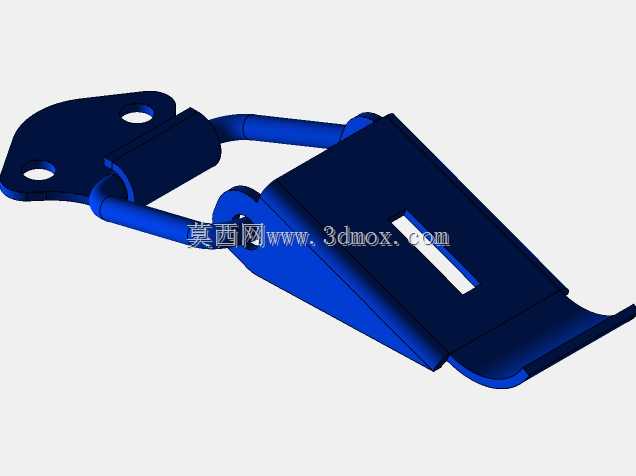

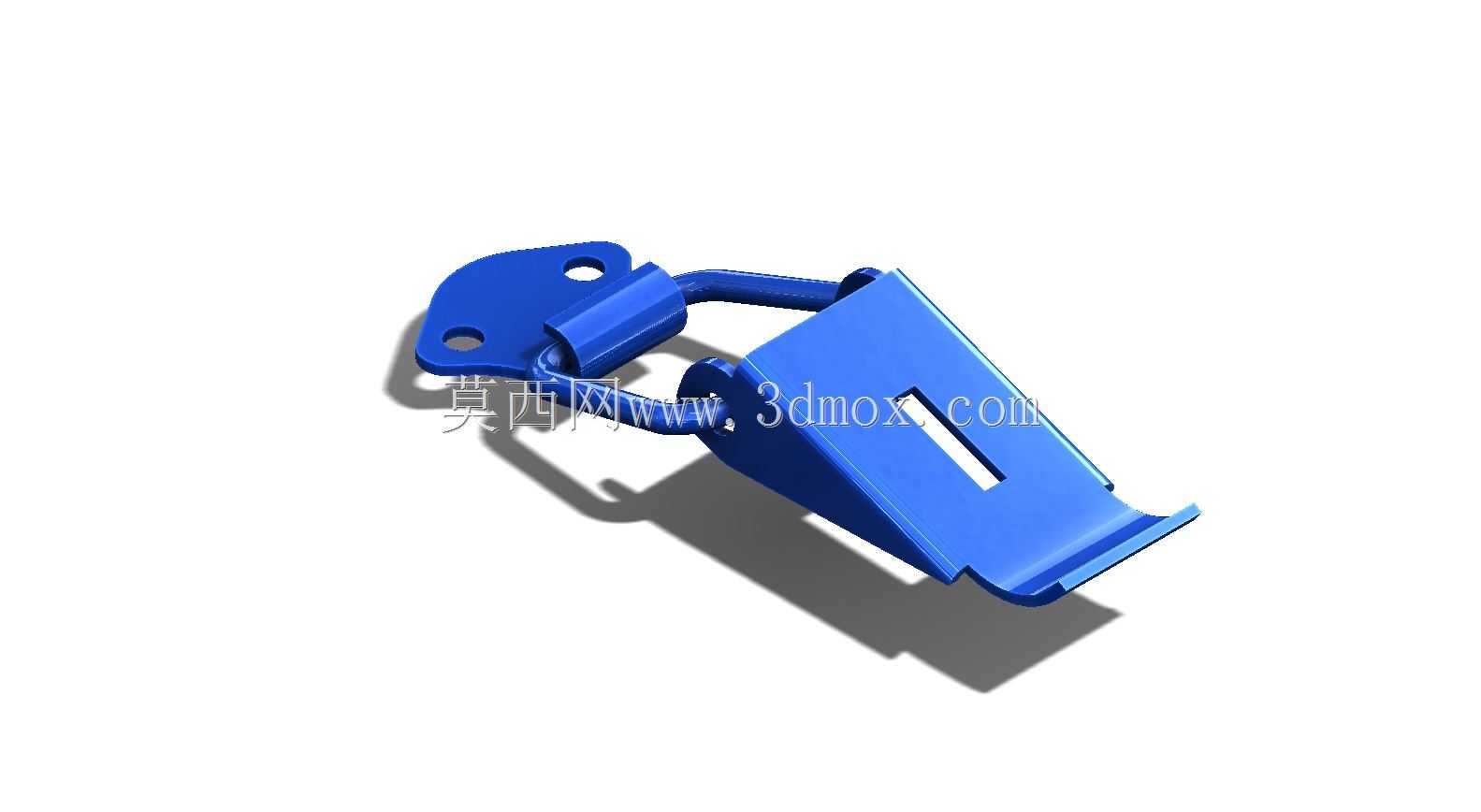

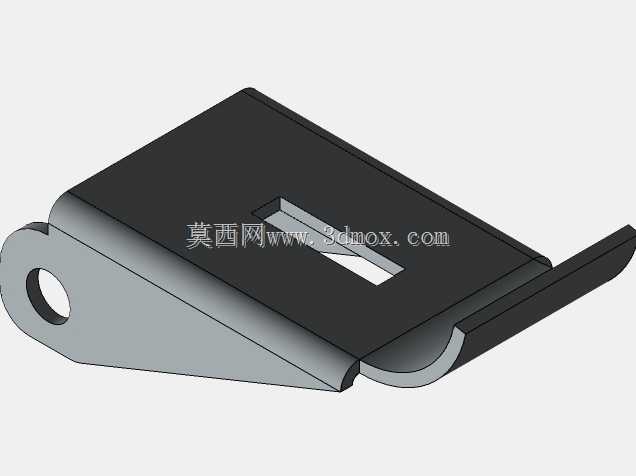

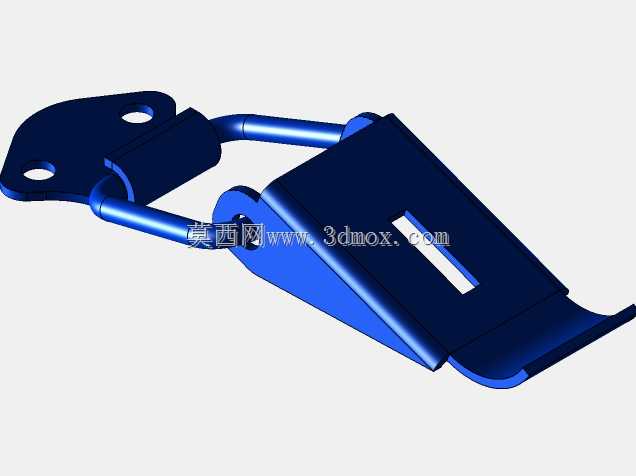

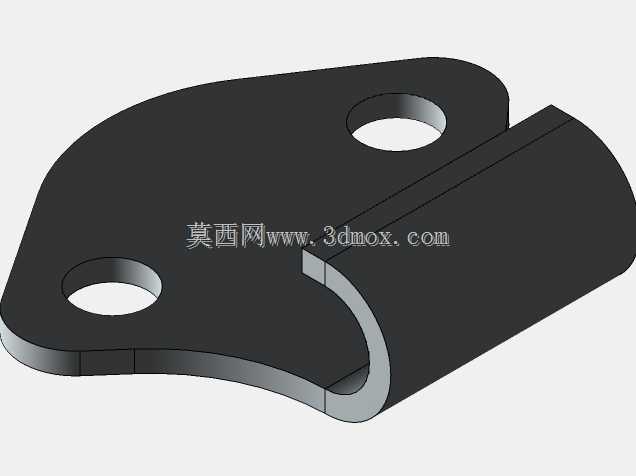

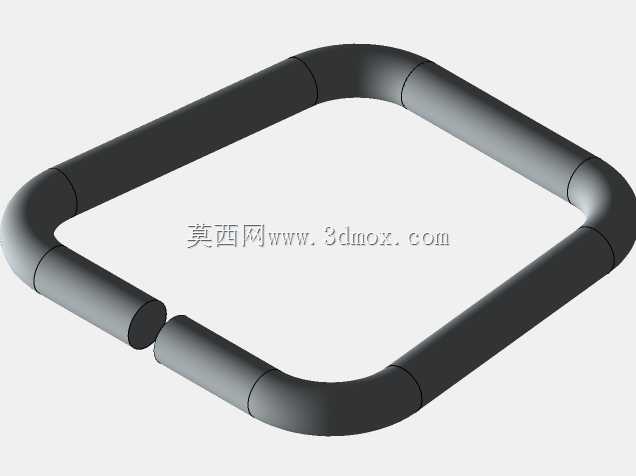

这类蝶形搭扣锁常被应用在各类工业箱体、设备防护舱门、小型工具储运箱、户外机柜的舱盖锁紧场景中，核心作用是在无额外锁具辅助的前提下，实现盖板与基座的快速压紧闭合，同时抵消设备运行过程中产生的小幅振动，避免舱门意外松脱。从结构设计逻辑来看，该搭扣采用一体式冲压弯折的主体结构，锁钩部分与底座分别对应安装在两个需要贴合的构件端面上，底座预留的两个安装孔可适配M4或者M5规格的标准紧固件，安装时需要保证锁钩与扣座的对位偏差控制在1.5mm以内，否则会出现扣合过紧无法扳动或者间隙过大锁止失效的问题。扳动臂的弧度设计充分考虑了人手操作的施力角度，扣合过程中通过连接臂的过死点结构实现自锁，当扳动臂完全压合到与锁座平面平行的位置时，内部的弹性形变会产生持续的压紧力，让两个被连接面的密封胶条保持稳定的压缩量，常规工况下单点可提供约800N的压紧力，足以应对普通户外设备的防雨密封需求。在外形尺寸方面，该搭扣整体闭合状态下的总长度约72mm，底座安装孔的中心距为28mm，扳动臂抬起后的最大开合高度为35mm，设计选型时需要预留足够的扳动操作空间，避免周边结构件干涉锁具的开合动作。锁体的弯折部位均做了R2的圆角过渡，既避免冲压加工过程中出现应力开裂问题，也能消除安装使用过程中的锐边割手隐患。不同于普通的平面搭扣，这款蝶形锁的扣合面做了15度的倾角设计，当被固定的盖板存在少量制造公差或者密封胶条存在厚度偏差时，依然可以通过扳动过程中的行程余量实现可靠压紧，不会因为累计公差导致锁扣无法完全扣合。在实际设备装配场景中，这类搭扣通常成对对称布置在舱门的开合侧，对于宽度超过600mm的舱门则需要等间距增加布置数量，保证整个密封面的压力均匀分布，避免局部出现缝隙导致防尘防水性能下降。建模过程中需要重点关注连接转轴的配合间隙，转轴与安装孔之间保留0.2mm的转动间隙，既保证扳动过程顺畅无卡滞，也不会因为间隙过大出现锁扣晃动的问题，同时要验证过死点位置的弹力反馈，确保操作时能清晰感知到锁止到位的触感，不需要额外施加外力保持锁止状态。
