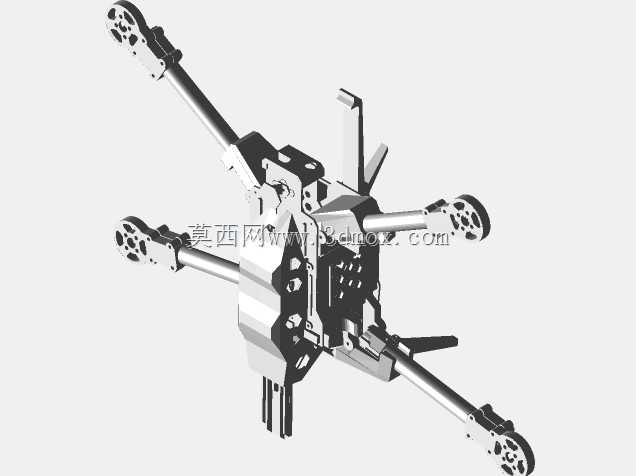

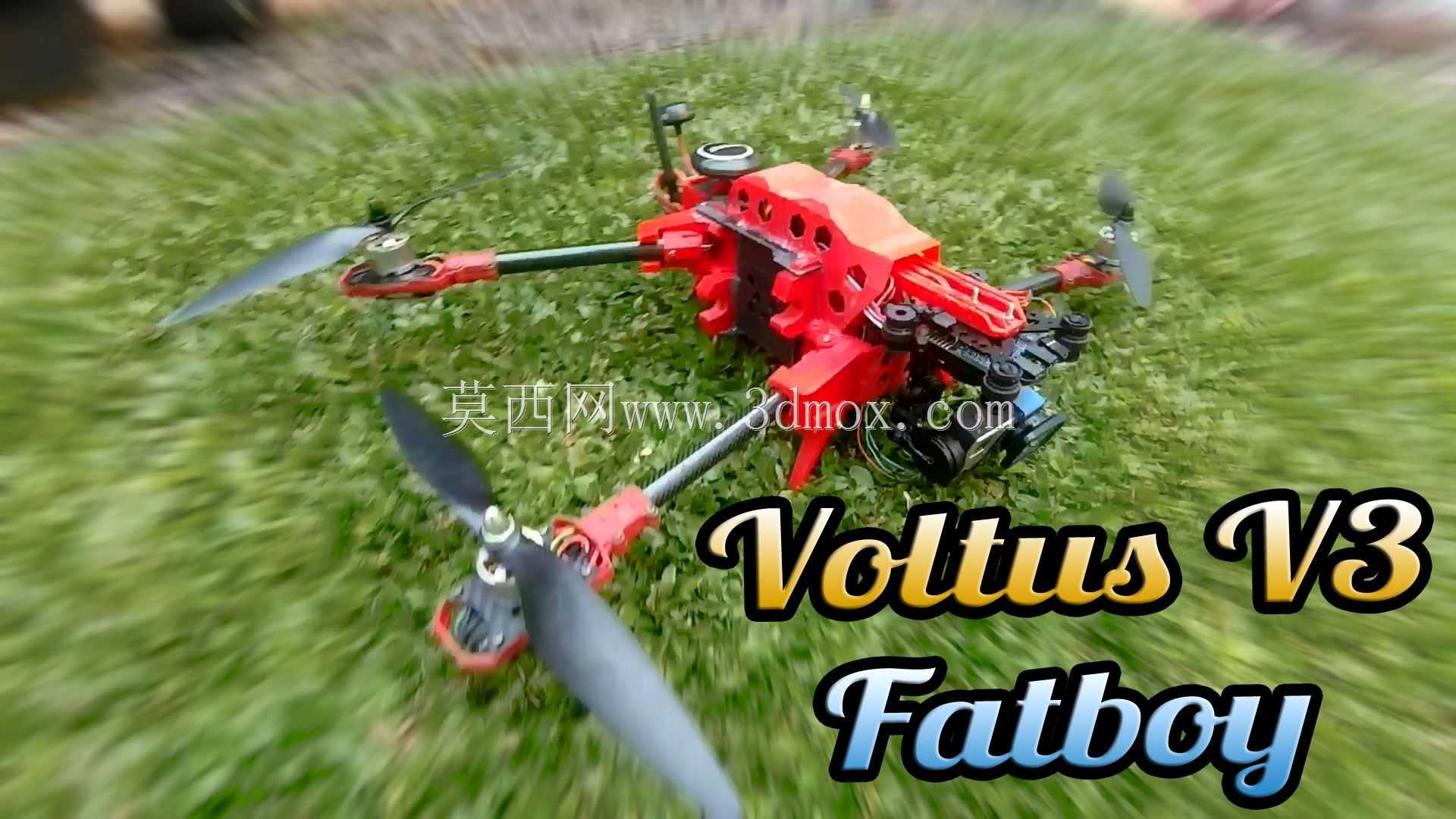

带飞控保护盖的Voltus V3穿越机结构设计

　　这款四旋翼飞行器的结构设计，核心围绕FPV穿越飞行的实际使用场景展开，针对日常飞行中常见的飞控模块磕碰、炸机损坏问题，专门增设了一体化FC保护盖结构，从结构防护层面降低核心飞控部件的受损概率。在实际应用场景中，这类小尺寸四旋翼飞行器多用于户外FPV竞速飞行、花飞动作练习，也可适配轻量化航拍作业的挂载需求，日常使用中频繁的起降、擦碰、意外坠机都对机架核心区域的防护性能提出了较高要求。

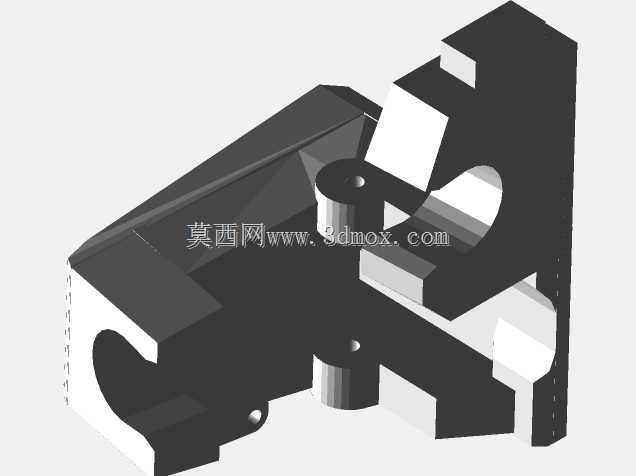

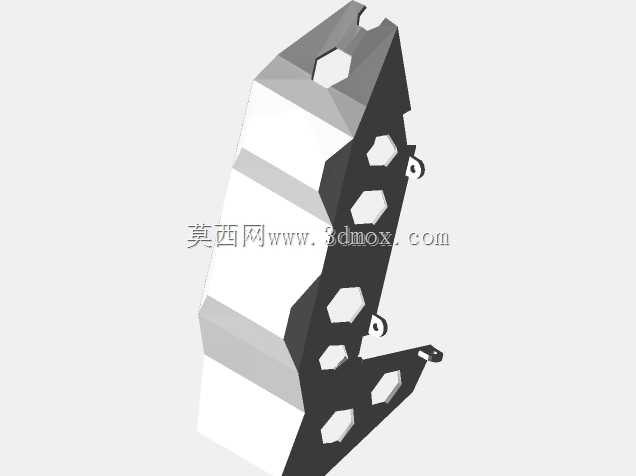

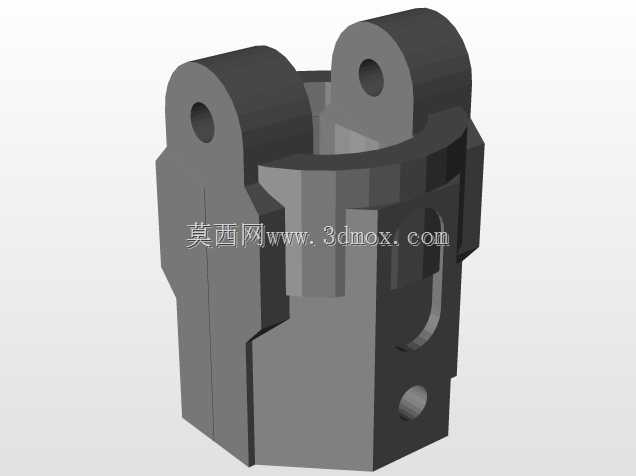

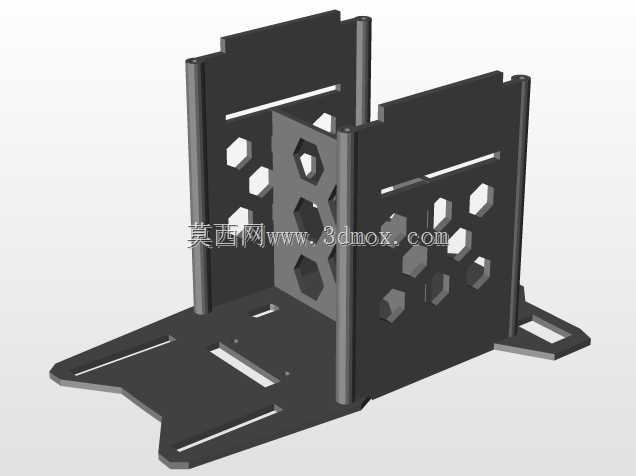

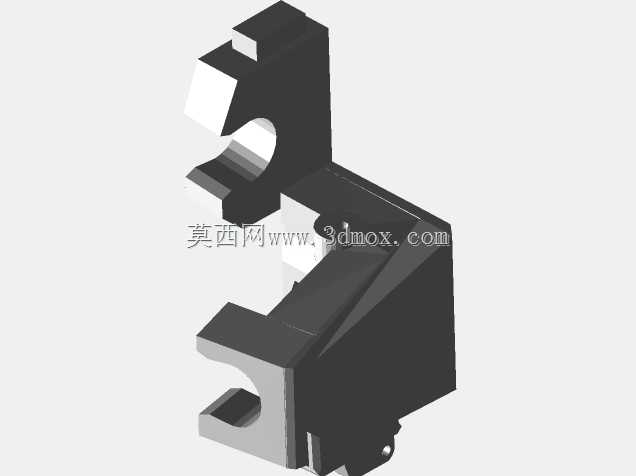

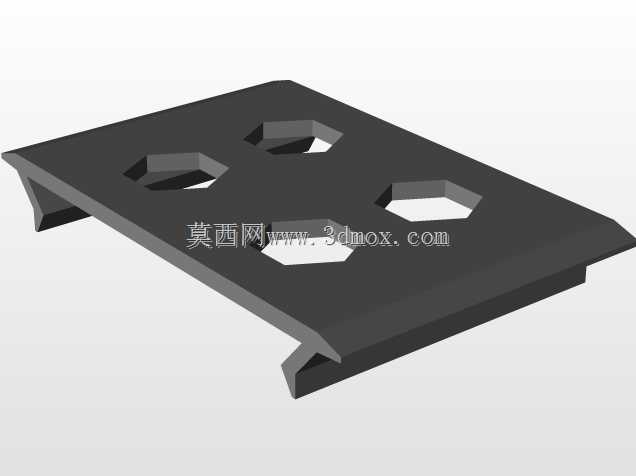

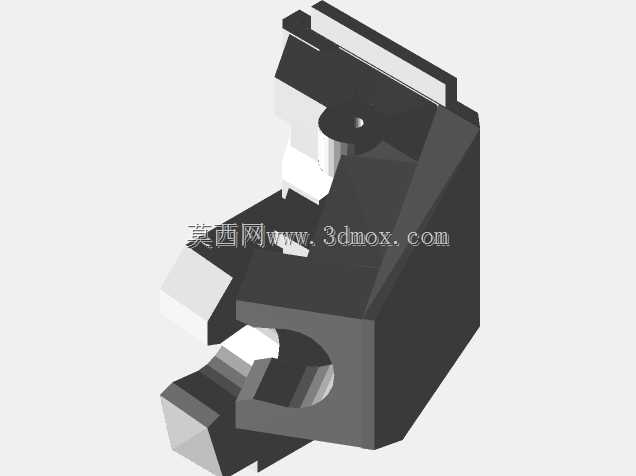

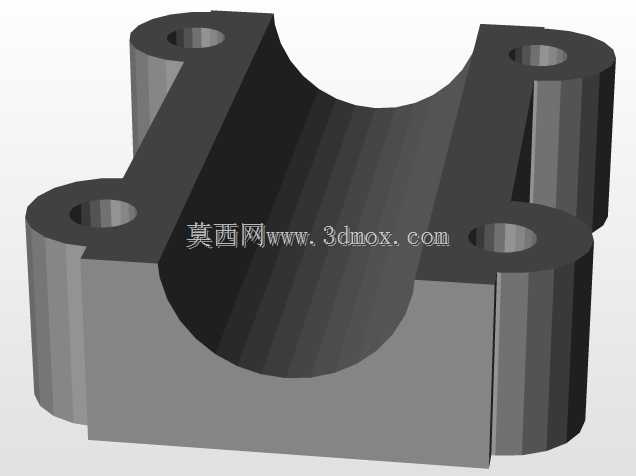

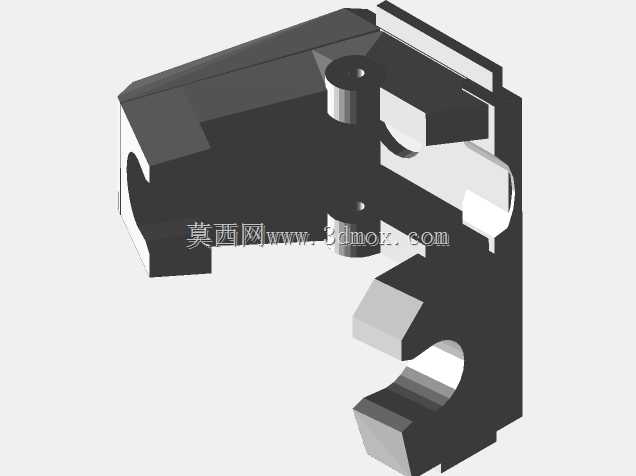

　　从功能特性来看，整机采用分体式机臂与中心舱组合的结构形式，机臂选用碳管材质搭配红色注塑机臂座，既保证了机臂的结构强度与抗扭性能，又能通过机臂座的快拆结构实现损坏部件的快速更换，降低日常维护成本。中心舱区域采用分层布局设计，飞控、电调、图传等核心电子部件集中布置在中心舱内部，上方增设的FC保护盖与中心舱上盖采用卡扣加螺丝的双重固定方式，保护盖表面预留了散热开孔与走线槽位，既可以阻挡飞行中溅起的泥水、草屑侵入电子舱，又不会影响核心部件的散热效率，同时保护盖的凸起结构在坠机时可率先承接冲击力，通过自身结构形变吸收冲击能量，避免冲击力直接传递到飞控板造成元器件脱焊或损坏。

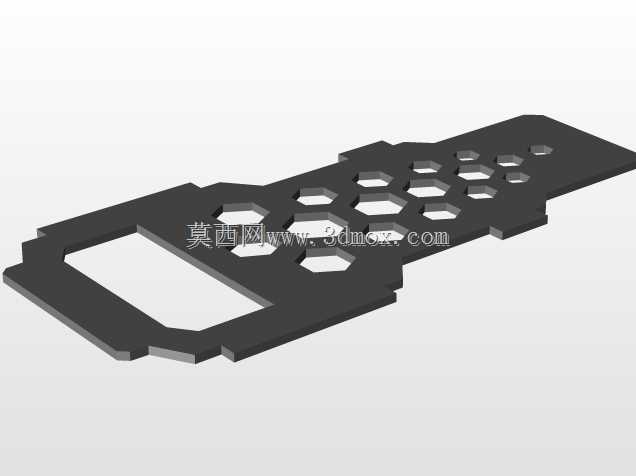

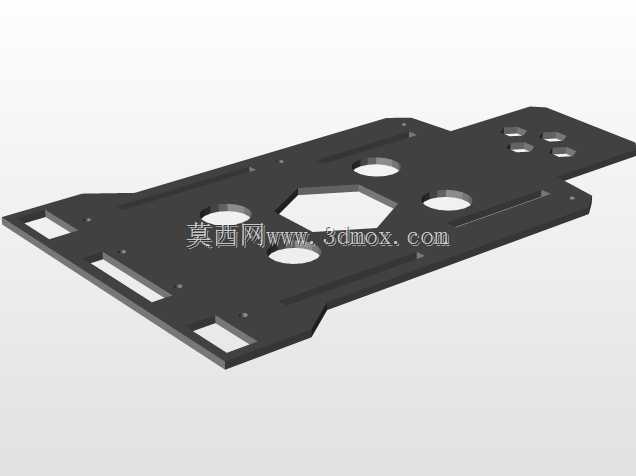

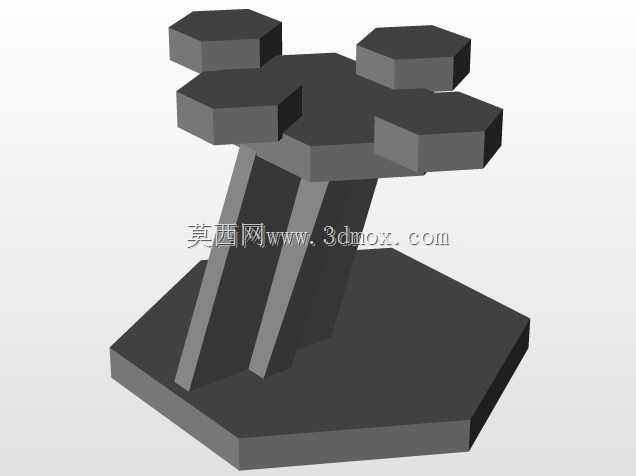

　　设计思路上，整机优先考虑飞行中的重量控制与结构强度的平衡，所有结构件的壁厚都经过针对性优化，非受力区域做了镂空减重处理，受力安装位则做了局部加厚与筋位补强，机臂与中心舱的连接位置设计了防松定位结构，避免飞行中机臂转动导致的动力轴线偏移。从安装边界来看，机架的机臂长度适配标准5寸螺旋桨，中心舱的安装孔位兼容市面上主流尺寸的飞控、电调安装规格，保护盖的内部净空尺寸可覆盖常规尺寸的飞控模块与减震安装座，不会出现安装干涉问题；摄像头安装位预留了角度调节空间，可根据不同飞行场景调整摄像头的俯仰角度，电池安装座设计了绑带固定槽，可适配不同容量的锂电池固定需求，整机的重心经过优化，所有重量较大的部件都布置在机架中心区域，降低飞行中的转动惯量，提升飞行操控的响应速度。

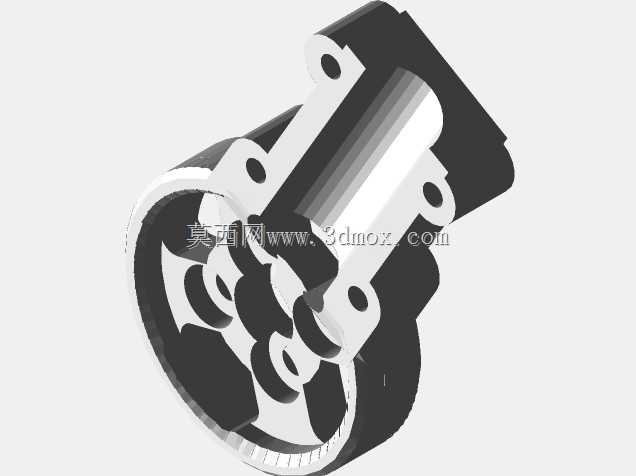

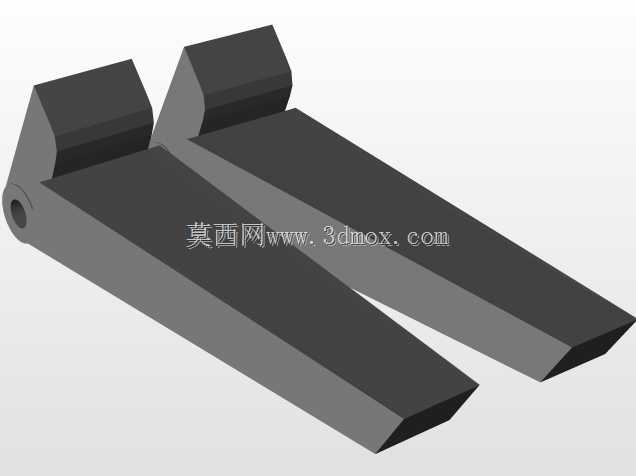

　　在结构细节处理上，机臂末端的电机安装座预留了标准电机孔位，可适配主流22系列无刷电机的安装，电机座下方设计了起落保护凸台，在硬着陆时可承接冲击力，避免电机轴直接受力变形。中心舱底部预留了图传天线、接收机天线的走线出口，走线位置做了圆角处理，避免飞行中震动磨损线材外皮。FC保护盖与中心舱的配合面设计了止口结构，可避免雨水从配合缝隙渗入电子舱，提升雨天飞行的可靠性。
