Pixhawk飞控专用安装固定基座结构

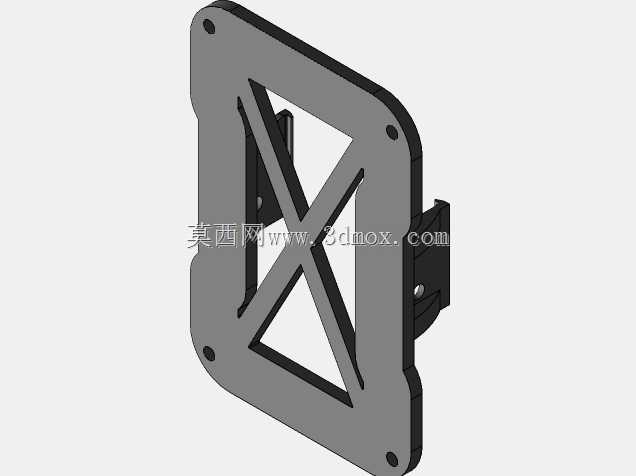

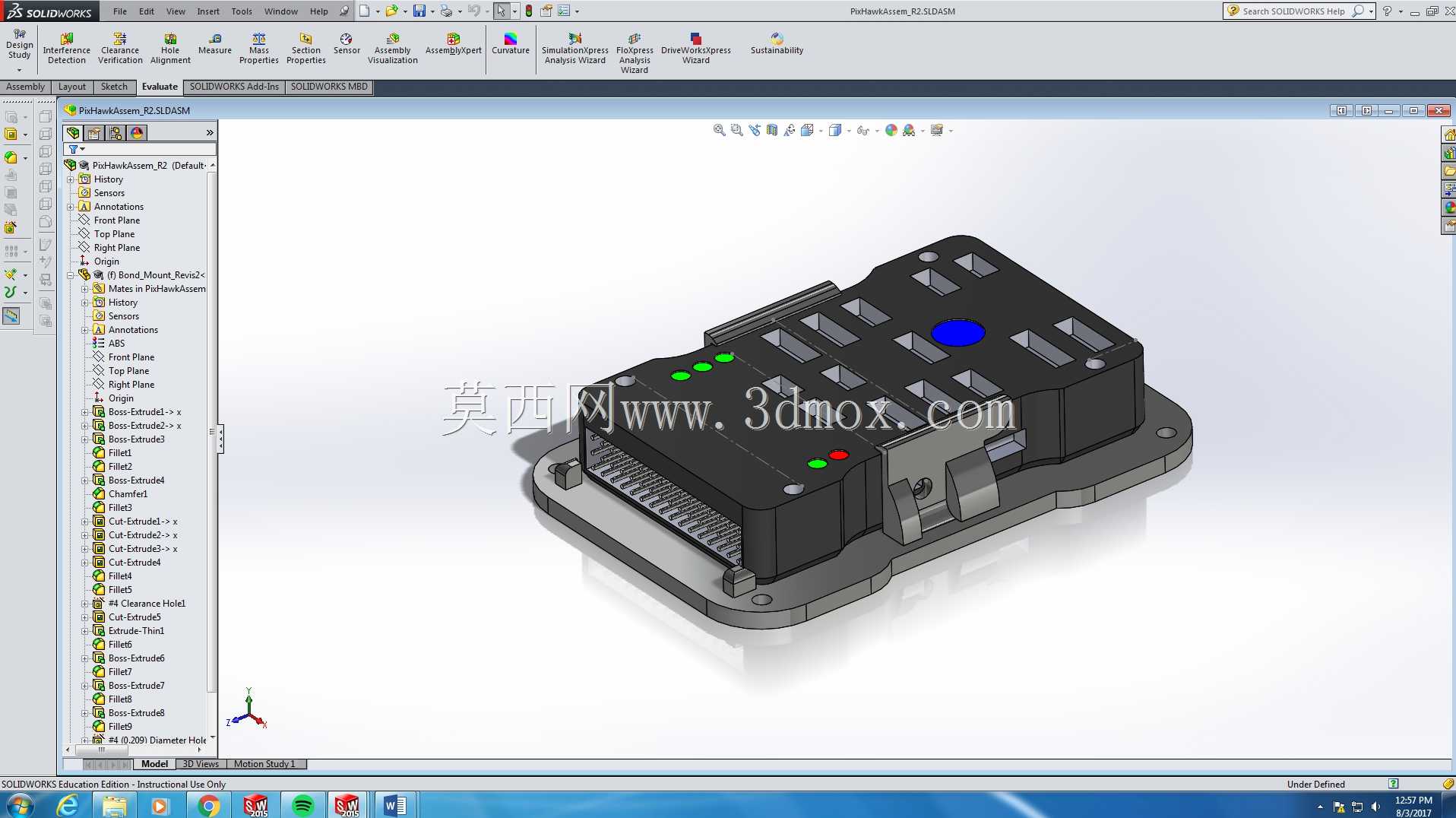

在多旋翼、固定翼无人机的整机装配环节，飞控模块的安装可靠性直接决定飞行姿态解算的精度与飞行安全系数，这款Pixhawk专用安装板正是针对该场景开发的配套结构件，主要用于将Pixhawk系列飞控控制器稳固安装在无人机机架的指定安装平面上，适配各类采用标准安装孔位的多旋翼、垂直起降固定翼无人机机架，也可用于地面站测试台架上的飞控模块临时固定场景。从结构设计逻辑来看，该安装板采用一体化铣切成型思路，整体轮廓完全匹配Pixhawk飞控的底部外形，板体边缘设置的带孔安装耳与飞控本体底部的固定孔位完全对位，无需额外转接件即可完成飞控与板体的锁附固定，板体底部的贴合面做了平面度公差控制，确保安装后飞控的基准面与机架平面保持平行，避免因安装倾斜带来的加速度计、陀螺仪初始校准误差。安装板上预留的走线槽位完全对应飞控侧面的接口排布，不会干涉GPS、数传、电调信号等各类连接线的插拔操作，板体上的减重开孔在保证结构强度的前提下降低了自身重量，不会给无人机带来额外的负载负担。从安装边界来看，该安装板的整体外轮廓尺寸略大于Pixhawk飞控本体，四个安装耳的孔位间距匹配市面上主流的碳纤维机架安装孔距，安装时可通过M3规格的螺丝直接锁附在机架的飞控安装舱位内，板体厚度经过受力校核，能够承受无人机飞行过程中的高频振动，不会出现板体形变导致的飞控移位问题。设计过程中充分考虑了3D打印加工的工艺特性，采用PLA材质即可完成打印制作，打印过程中无需添加支撑结构，成型后安装孔位的公差控制在合理范围内，无需二次打磨即可完成装配，既适合无人机厂商小批量试制阶段的快速打样使用，也适合个人DIY无人机玩家自行打印制作，替换损坏的原装安装支架。在实际使用场景中，该安装板能够有效隔绝机架传递的部分高频振动，配合飞控内置的减震结构进一步提升传感器数据采集的稳定性，避免飞行过程中因飞控松动导致的姿态解算异常，板体的耐温范围覆盖无人机常规作业的温度区间，不会在高低温环境下出现形变脆化问题，长期使用的结构可靠性能够满足日常飞行作业的需求。
