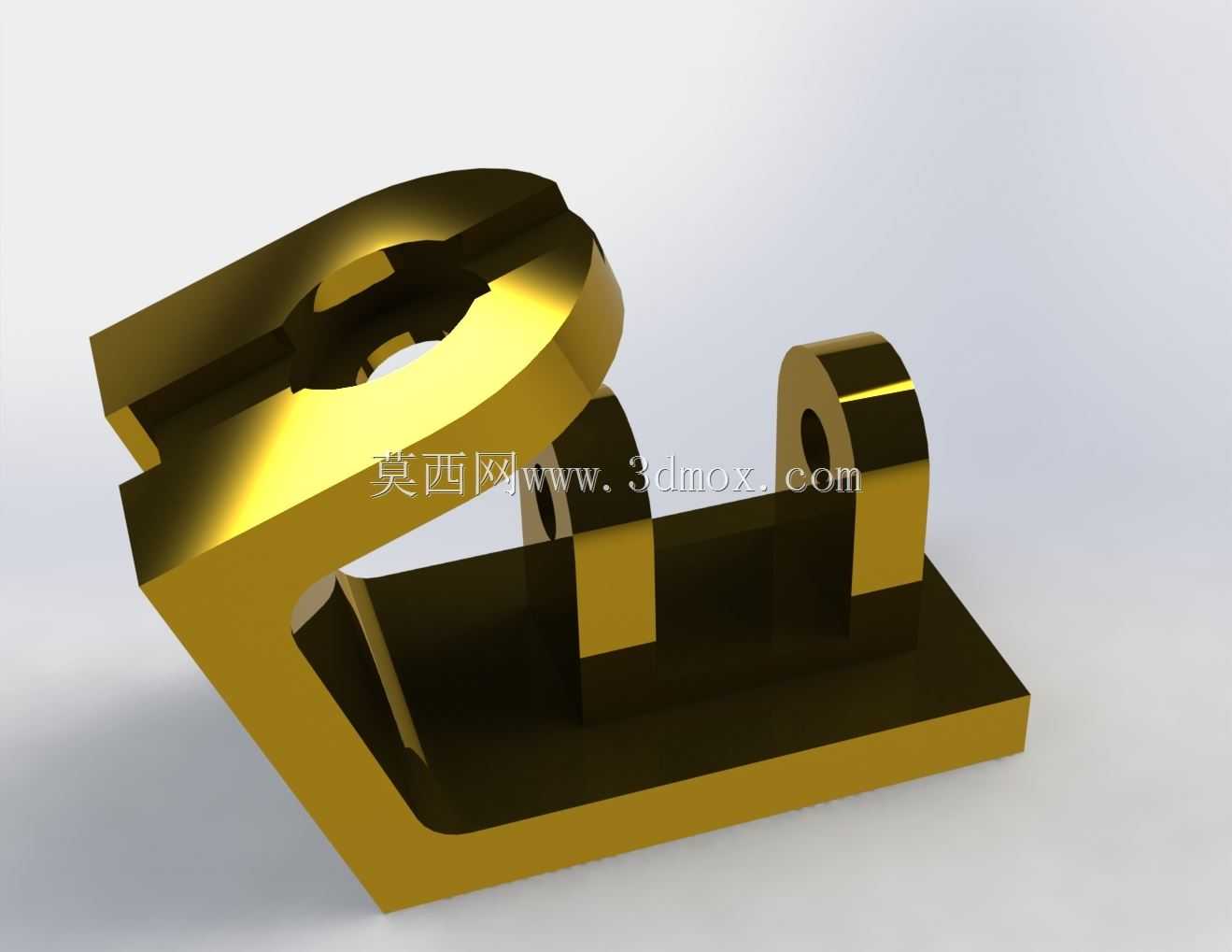

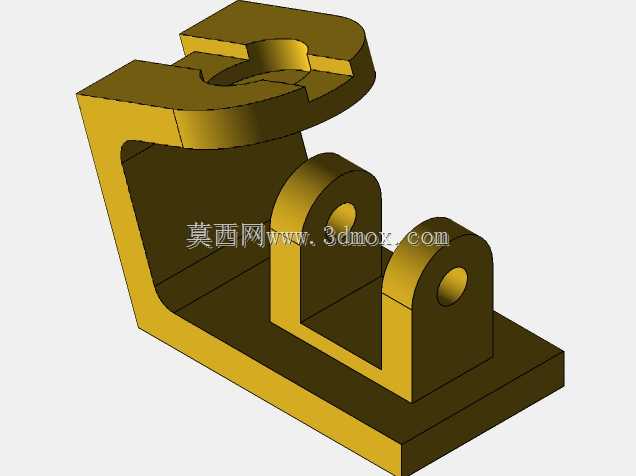

CSWP认证考试练习用机械支座结构

该零件属于机械技能考核类练习构件，核心用于SolidWorks CSWP认证考试的建模实操环节，帮助应试者熟悉从草图绘制到特征生成、尺寸约束、质量属性计算的全流程建模逻辑，也可作为机械类专业三维建模课程的随堂练习载体，让初学者掌握拉伸、切除、圆角等基础特征的组合运用技巧。从结构功能来看，该零件底部为矩形安装基板，可通过螺栓固定在工装台面或试验台架上，基板上方延伸出带弧形缺口的主支撑臂，臂体上开设的通孔用于穿装销轴或连接轴，实现与其他摆动类构件的铰接配合；主臂旁侧设置两个带同轴孔的立式支耳，支耳孔与主臂通孔轴线平行，可用于安装限位销、传感器支架或者辅助连杆，满足多构件联动的装配需求。设计思路上，该零件刻意设置了多处需要精准约束的尺寸关联，比如支耳的高度与主臂弧形面的位置公差、安装基板的厚度与整体重心的对应关系，建模过程中需要合理选择草图基准面，优先绘制底部安装面的轮廓作为基础特征，再依次向上拉伸生成主臂与支耳结构，之后通过切除特征完成通孔与弧形缺口的加工，最后添加工艺圆角避免应力集中，整个建模流程贴合实际机械零件的加工工序逻辑，能有效考察建模者的特征顺序规划能力。在安装边界方面，底部矩形基板的四个角预留了螺栓过孔的安装空间，安装时需保证基板底面与安装台面完全贴合，避免铰接孔轴线出现偏斜导致后续装配卡滞；主臂的弧形缺口半径与配套铰接轴的直径为间隙配合，支耳的同轴孔需保证与主臂孔的平行度误差在合理范围内，否则会造成连杆摆动时出现卡涩或磨损加剧的问题。日常练习建模时，可通过调整不同特征的生成顺序，对比不同建模路径下的特征树逻辑合理性，也可通过修改关键尺寸验证模型的参数化驱动能力，这也是CSWP考试中重点考察的核心能力，即模型在尺寸变更后不会出现特征报错、几何关系混乱的问题，完全匹配工业实际生产中参数化改型的设计需求。
