齿轮驱动滑块往复运动机构设计方案

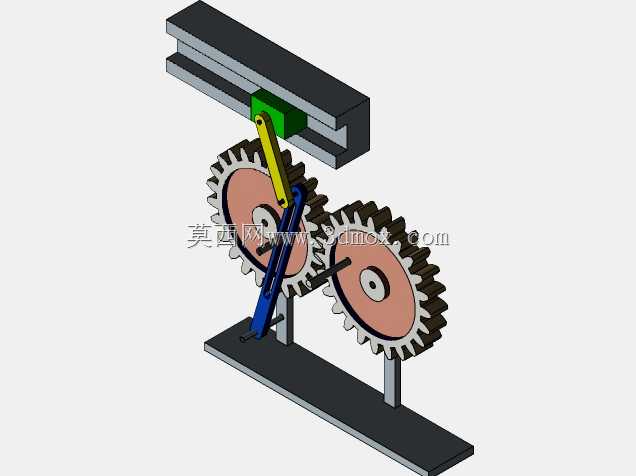

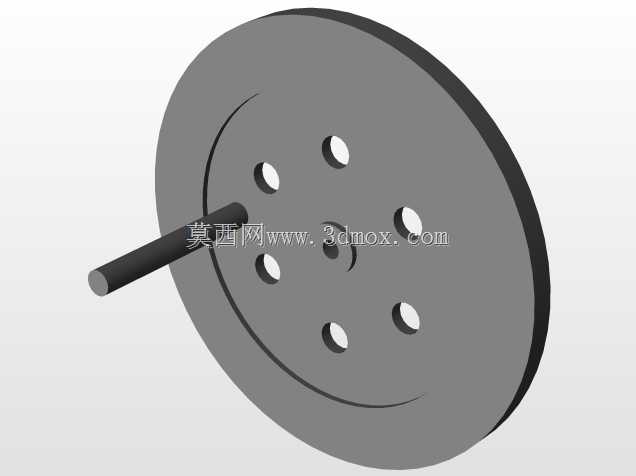

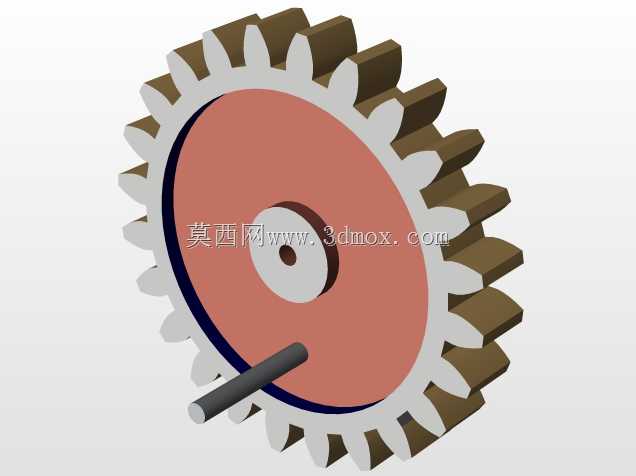

这套齿轮滑块组合机构，核心是通过定轴啮合齿轮组将旋转运动转化为滑块的直线往复输出，在轻工送料、小型冲压工位、包装线推料单元里应用十分普遍，很多需要短行程高频往复动作的工位，都会优先选用这类结构成熟、传动效率稳定的方案。从结构布局来看，两个啮合圆柱齿轮通过立式支撑轴固定在底部安装平板上，其中主动齿轮轴端连接动力输入源，从动齿轮随主动轮做定速比反向旋转，齿轮端面上的偏心销通过长短两段连杆与上方滑块铰接，滑块嵌套在平行布置的直线导轨槽内，导轨通过两端支撑块固定在机架上方，整体安装时需要保证齿轮轴的垂直度、导轨安装面的平面度，同时控制连杆铰接点的间隙，避免运动过程中出现卡滞或行程偏差。设计过程中首先要匹配滑块的目标行程，通过调整齿轮偏心销的回转半径来确定滑块的往复位移量，同时要核算齿轮啮合的中心距，保证轮齿啮合侧隙处于合理区间，既不会因为侧隙过小出现传动卡涩，也不会因为侧隙过大导致往复动作的回程误差超标。连杆部分采用铰接结构连接偏心销与滑块，设计时需要校核连杆的长径比，避免高速运转时连杆出现挠性变形，同时铰接位置采用间隙配合的销轴连接，预留合理的转动余量，保证运动传递过程中无死点。安装边界方面，底部安装平板需要预留四个固定孔位，可直接通过螺栓固定在设备台架上，上方导轨的安装面需要与齿轮轴保持垂直，保证滑块运动方向与齿轮端面平行，避免滑块运行时出现偏磨。整套机构的动力输入可适配常规低速电机输出端，不需要额外加装复杂的换向结构，相比单纯的曲柄滑块机构，这套带齿轮啮合的结构可以通过调整齿轮传动比来匹配不同的输入转速，同时双齿轮的布局可以让机构整体重心更居中，运行时的振动量更小，适合在中低速、短行程的往复工位长期稳定运行。实际应用中，这类机构常用来完成工件的推送、工位转移、轻量冲压动作，结构拆解维护十分方便，易损件仅为铰接销轴与滑块导轨接触面，日常维护只需要定期在铰接点与导轨接触面加注润滑脂，就能保证长期运行的精度稳定性。
