冲孔加工用倒装式冲压工装结构

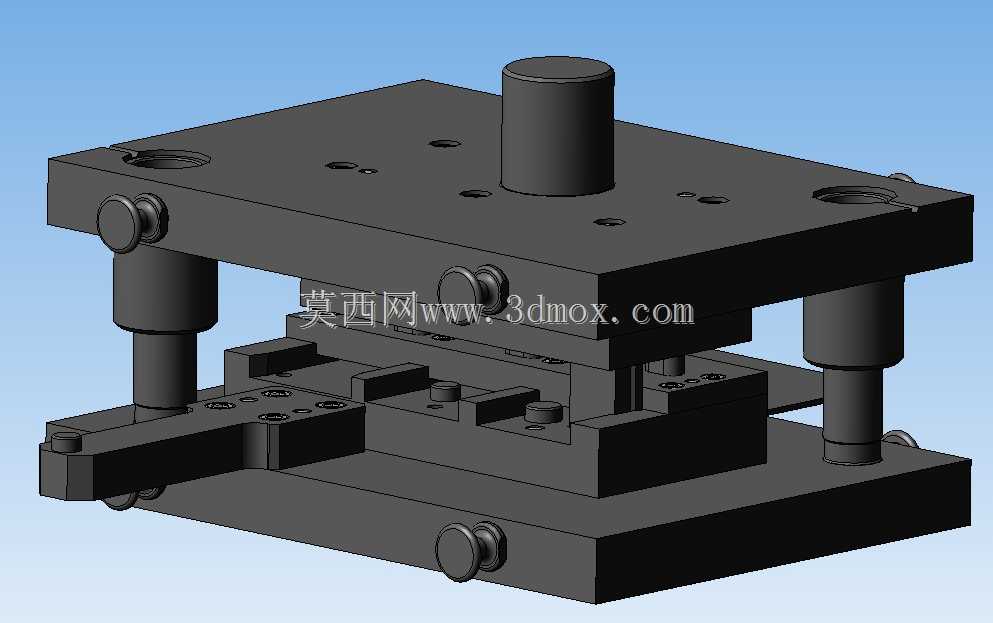

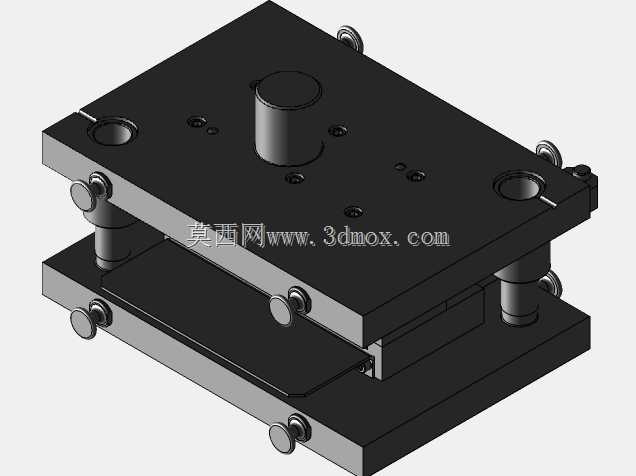

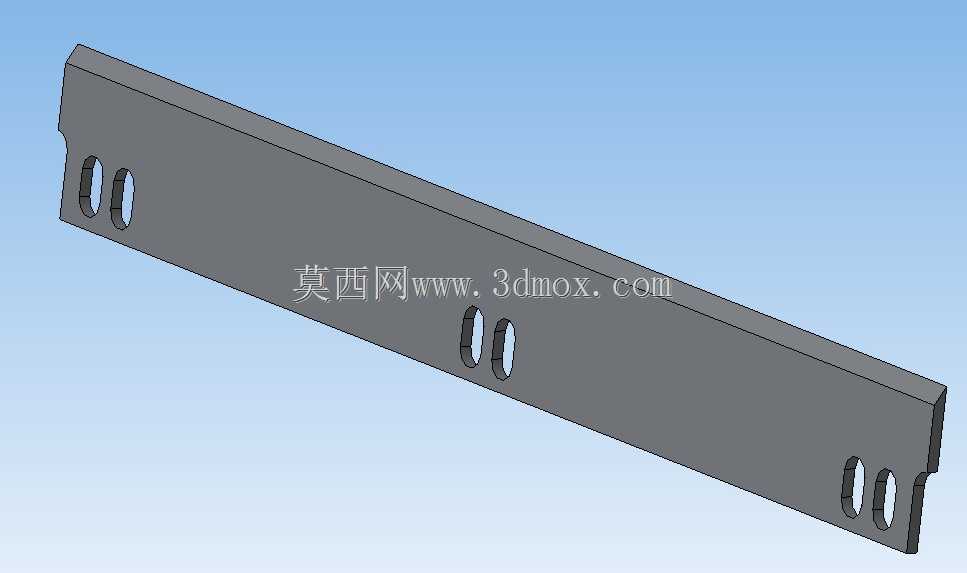

这套冲压工装主要面向薄金属板料的批量冲孔加工场景，在五金零部件冲压生产线、钣金加工车间的单工序冲裁工位上应用广泛，可适配普通开式压力机的安装接口，完成带料或单件片料的规则孔位冲制作业。整套结构采用标准后侧导柱模架作为承载基础，上下模座通过对称布置的滑动导柱导套实现合模导向，导柱与下模座过盈压装、导套与上模座过盈配合，合模过程中导向副先于工作部件接触，抵消压力机滑块的运动间隙偏差，保证凸凹模的对中精度，避免冲裁过程中出现啃模、毛刺过大的问题。上模部分的模柄采用圆柱式结构，与压力机滑块的模柄孔直接配合锁紧，无需额外转接法兰，安装时只需保证模柄端面与滑块端面贴合，即可完成上模的定位固定，适配多数公称压力在16吨到63吨区间的通用开式压力机安装边界。凸模通过固定板与上模座锁紧固定，周边配套刚性卸料板结构，合模冲裁完成后滑块回程时，卸料板可将箍在凸模上的板料强行卸下，避免板料随凸模上行影响后续送料。下模部分的凹模采用镶块式设计，通过定位键与下模座的安装槽配合定位，刃口磨损后可单独拆卸更换镶块，无需整体报废下模部件，降低长期生产的维护成本。下模座前端延伸出承料托架结构，可搭配手动送料杆或简易辊式送料装置使用，板料沿托架送入时，通过挡料销控制单次送料的步距，保证每个工件的孔位位置度符合公差要求。整套结构的合模行程设计充分考虑了导柱的导向长度余量，滑块运行到下死点时，导柱上端不会穿出上模座顶面，滑块回程到上死点时，导柱与导套的配合长度仍不小于导柱直径的1.5倍，避免导向副脱开引发的对位偏差。所有模板的安装孔位均采用标准模数设计，连接螺栓、圆柱销的规格统一，日常拆装维护时无需准备特殊规格工具，适配车间常规工装维护作业需求。
