电子组装线波峰焊过炉载具结构

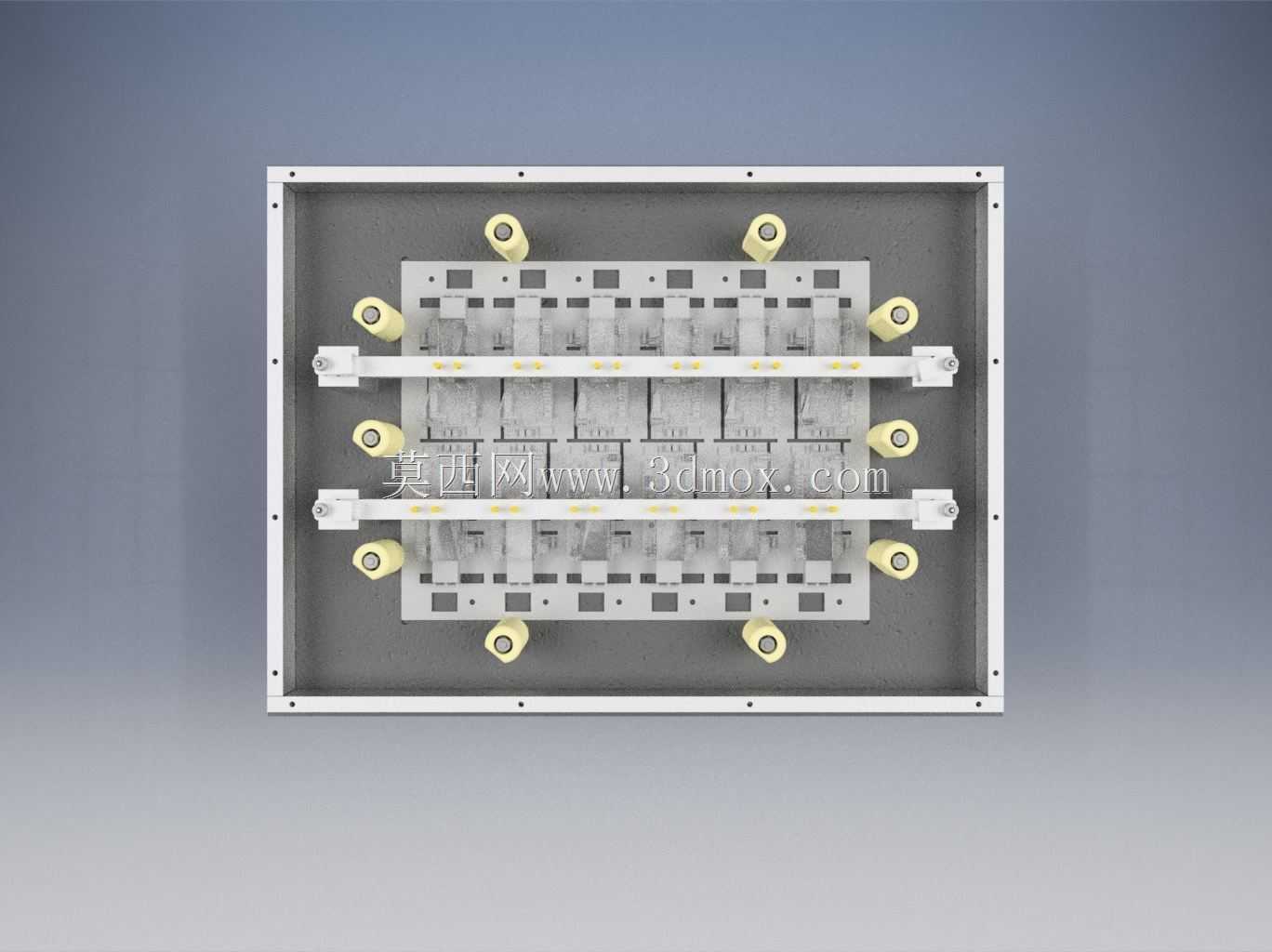

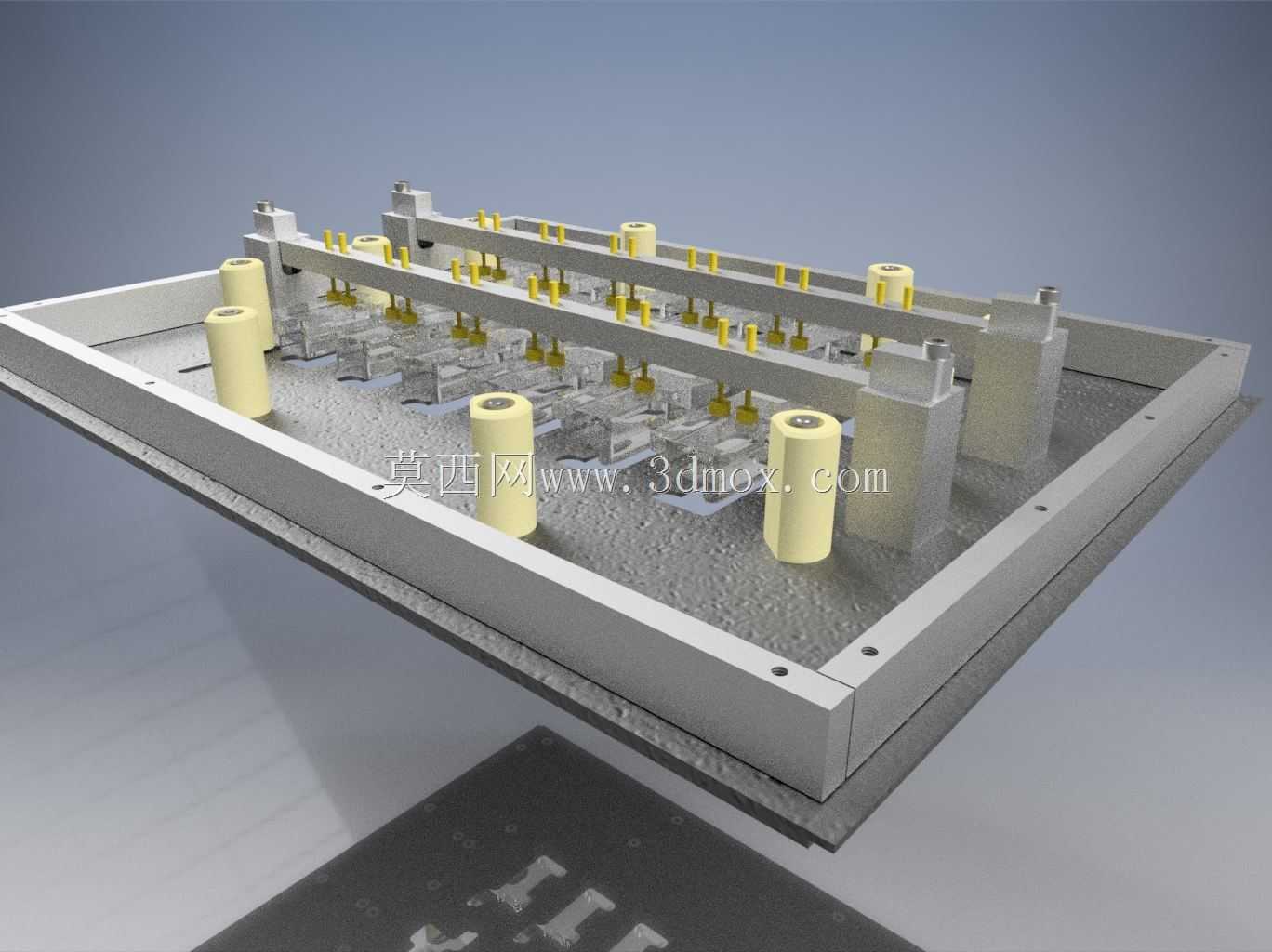

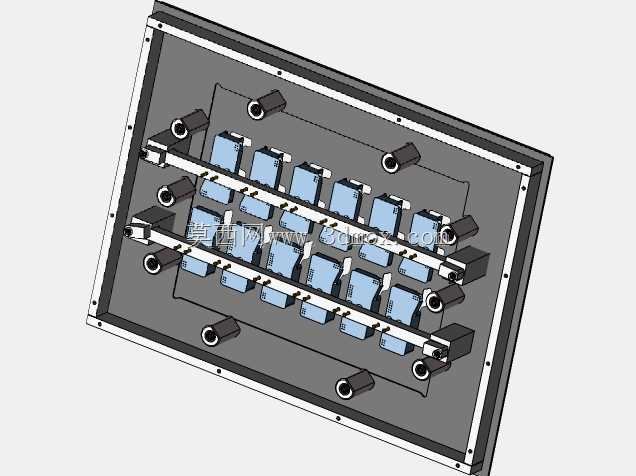

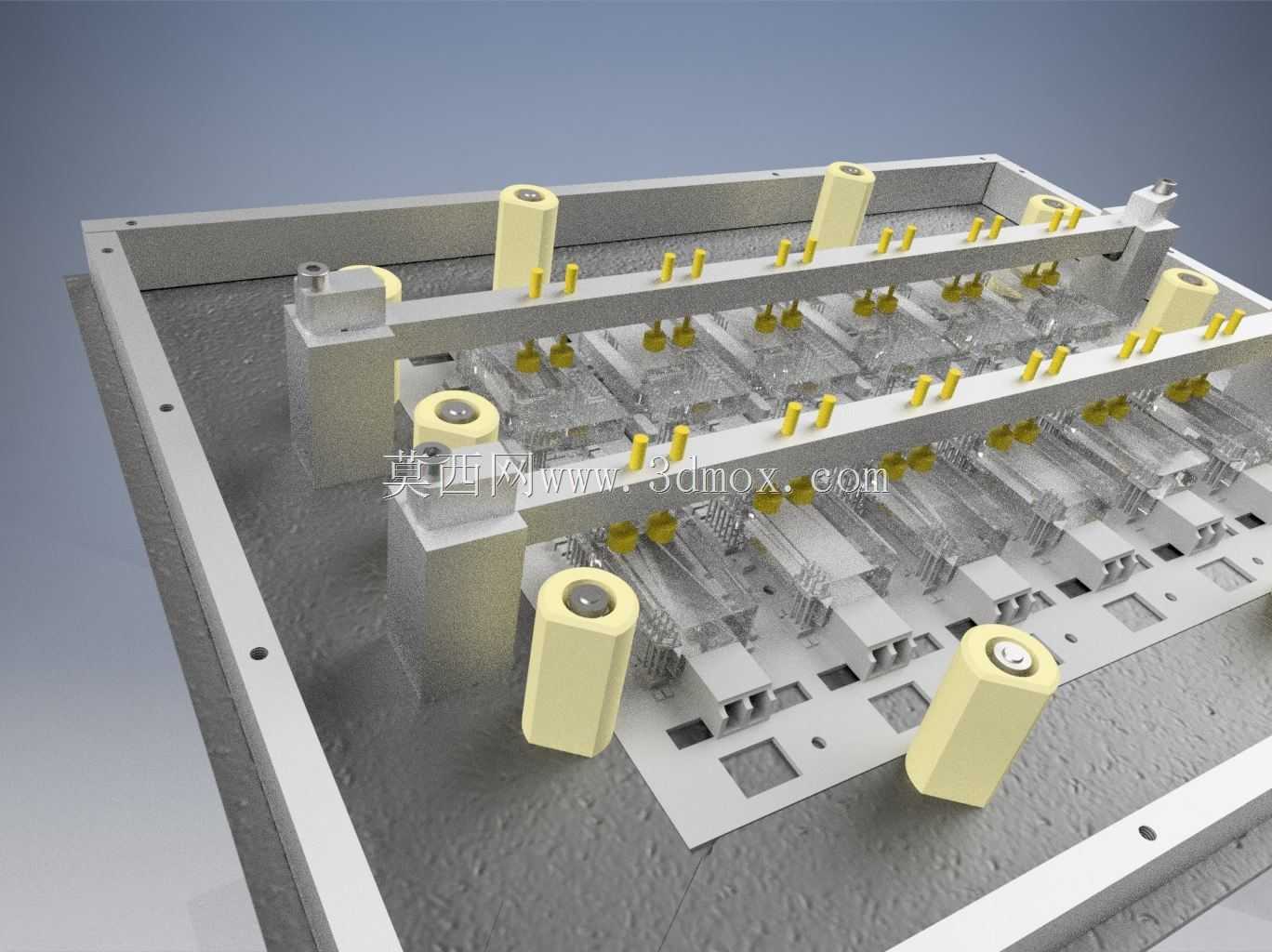

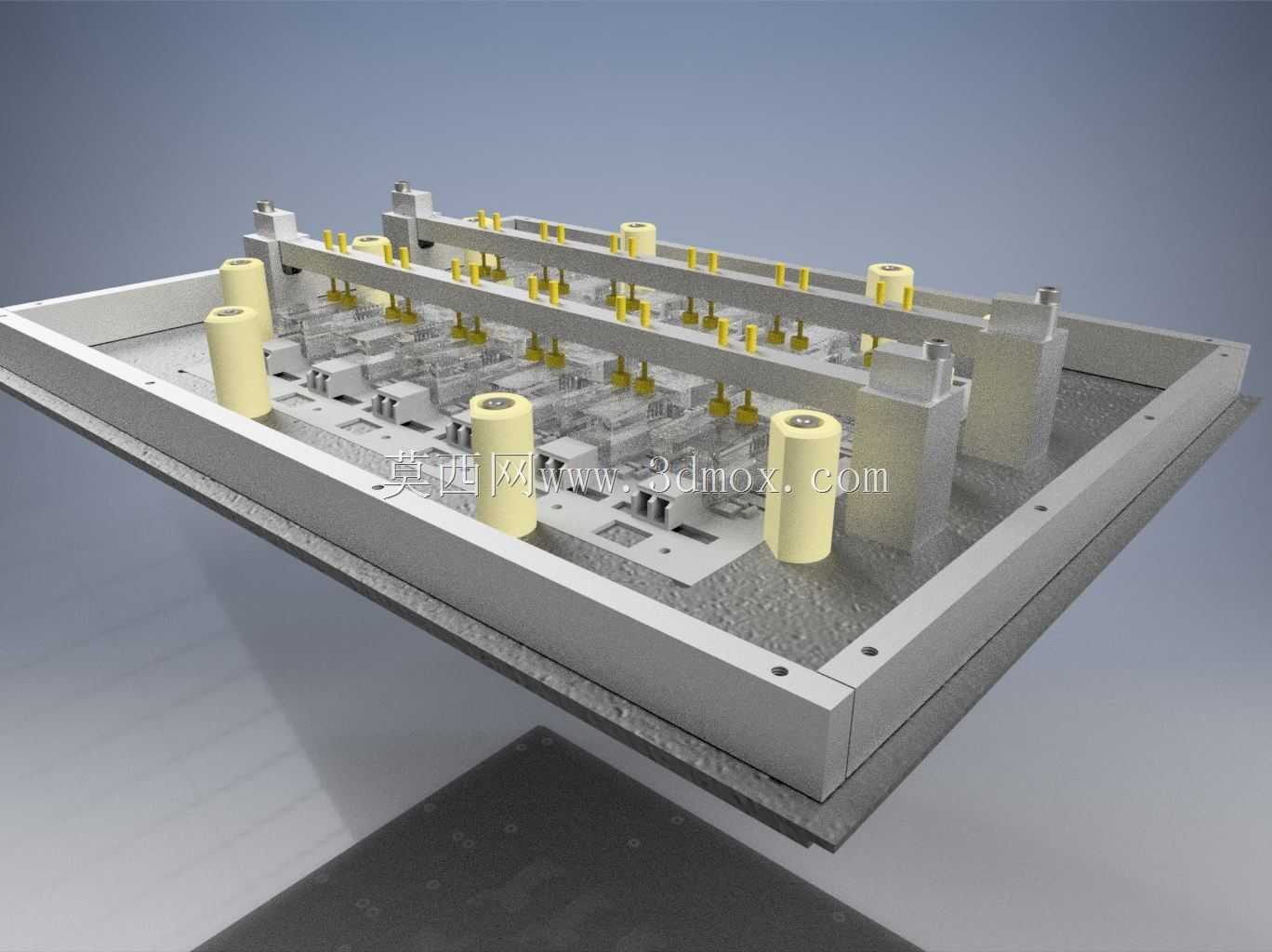

在通孔插装类电子元器件的批量焊接生产环节，波峰焊工序的载具设计直接决定了PCB过炉的焊接良率与生产节拍，这套波峰焊掩模结构正是针对该工序的实际生产需求完成的结构设计。从实际产线应用来看，这类载具主要适配多拼板PCB的过炉作业，整体采用框式基座结构，基座边框预留了标准的设备输送定位缺口，可直接匹配主流波峰焊设备的轨道输送宽度，无需额外加装转接附件即可完成上线安装，基座底面的平整度控制在0.1mm以内，避免过炉过程中因载具翘曲导致PCB倾斜、焊锡爬升高度不一致的问题。载具内部的定位结构采用模块化设计，针对PCB上的非焊接区域设置了对应的挡锡凸台，凸台高度根据PCB板厚与元器件引脚伸出长度做匹配设计，既可以阻挡焊锡飞溅到不需要焊接的金手指、贴片元器件区域，也能对PCB形成均匀的支撑，防止PCB在高温焊锡的冲击下出现变形。载具上布置的多组弹性压柱，对应PCB上的重型元器件位置，压柱的压力经过调校，不会压伤元器件本体，同时能保证元器件在过炉过程中不会因焊锡的浮力出现浮高、偏移，压柱采用耐高温的绝缘材质制作，可长期承受260℃的焊锡温度，不会出现熔融、形变的问题。载具边角位置设置的圆柱形定位柱，采用快拆式安装结构，可根据不同型号PCB的定位孔尺寸快速更换定位柱，适配小批量多品种的生产切换需求，定位柱与基座的配合间隙控制在0.05mm以内，保证每次PCB放置的重复定位精度，避免出现焊接位置偏移。整体结构的设计思路围绕产线的实际操作便利性展开，载具的自重控制在合理区间，方便操作人员上下料，边框做了倒角处理，避免操作过程中划伤手部，载具内部的镂空区域完全对应PCB的焊接面，保证焊锡波峰可以充分接触元器件引脚，不会出现虚焊、漏焊的问题。从安装边界来看，载具的整体外形尺寸适配常规波峰焊设备的轨道调节范围，不需要对现有设备做任何改造即可直接投入使用，载具的挡锡结构与压柱位置都预留了足够的安全距离，不会和波峰焊设备的喷嘴、风刀结构产生干涉，可兼容有铅、无铅等不同焊料的焊接工艺要求。
