斜齿轮传动演示实验机构三维设计

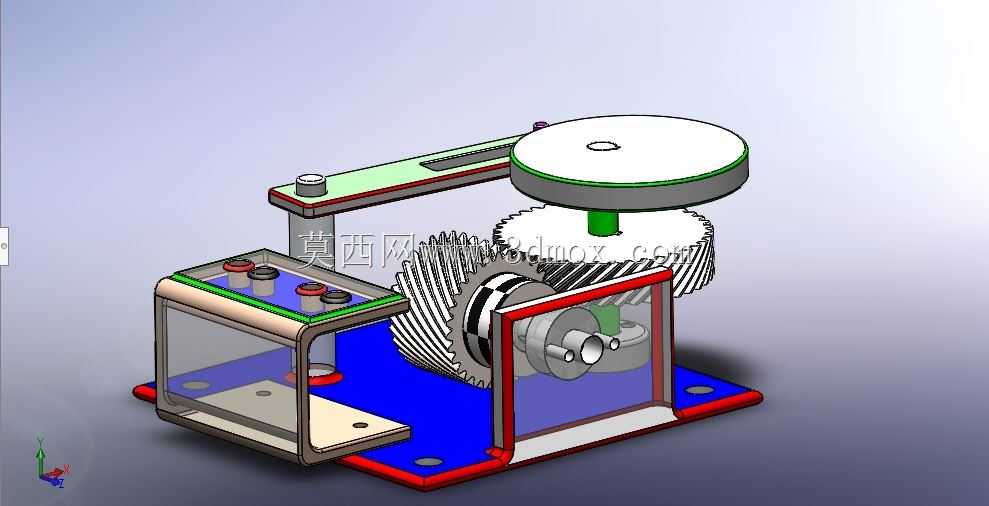

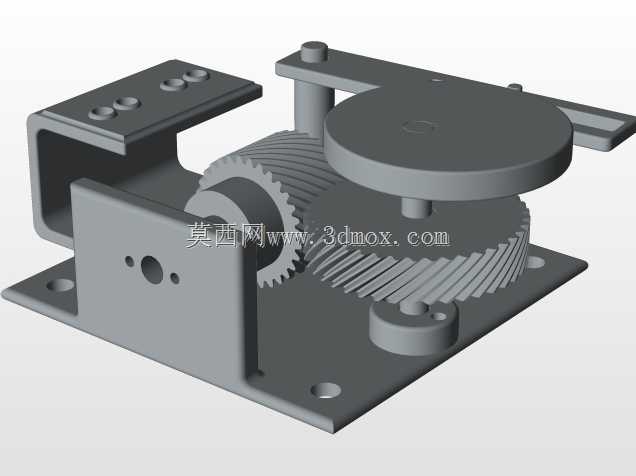

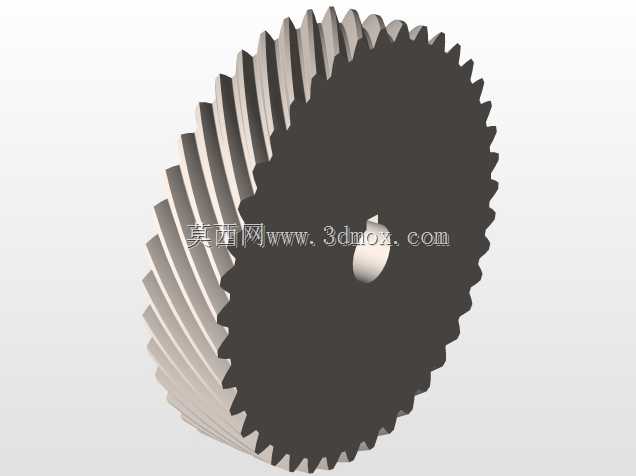

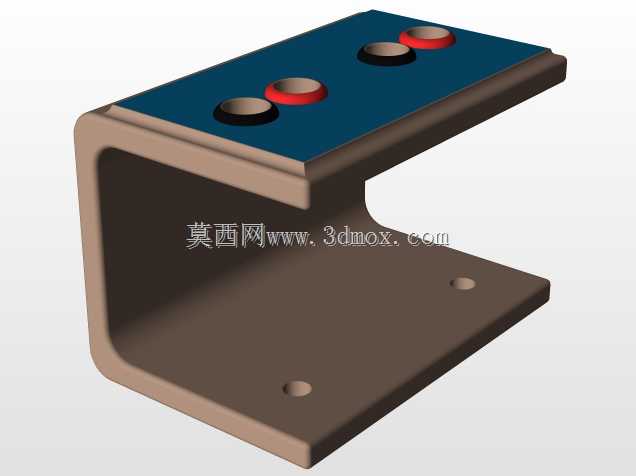

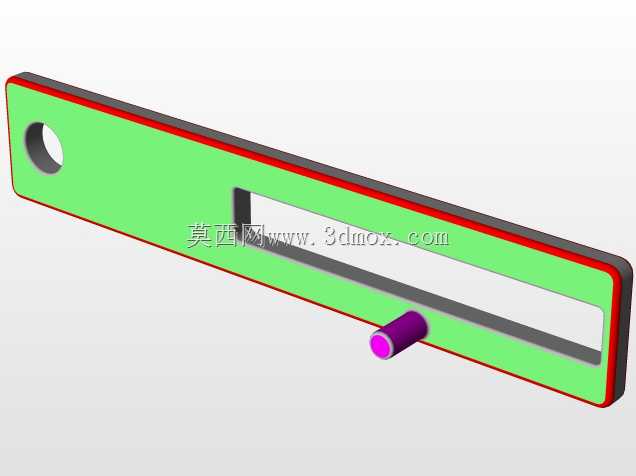

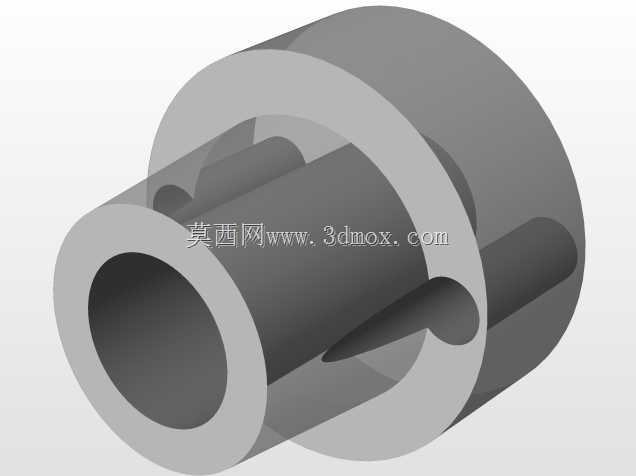

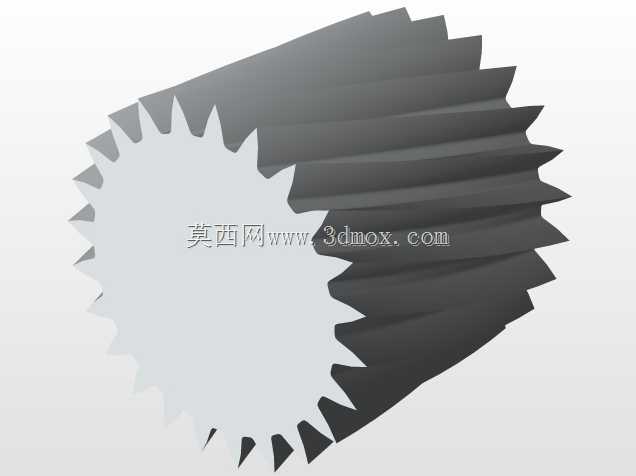

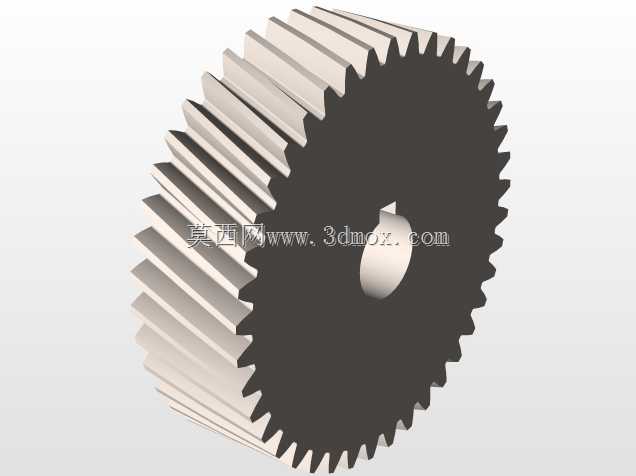

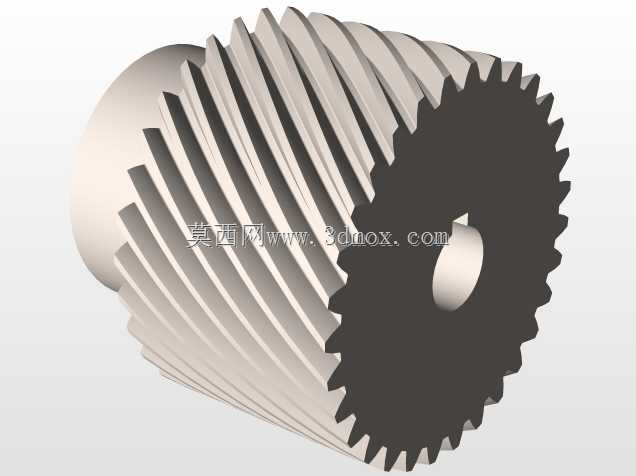

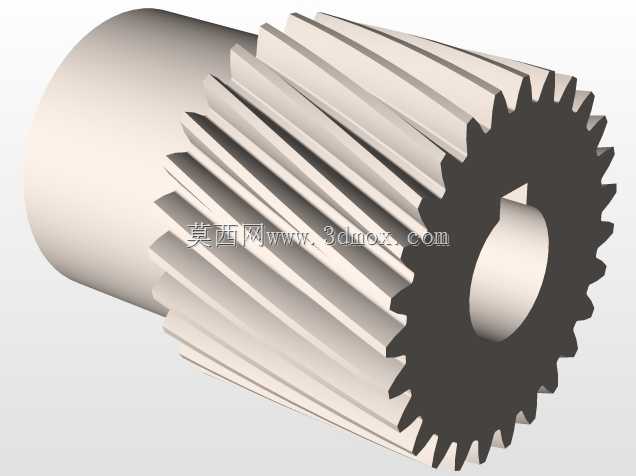

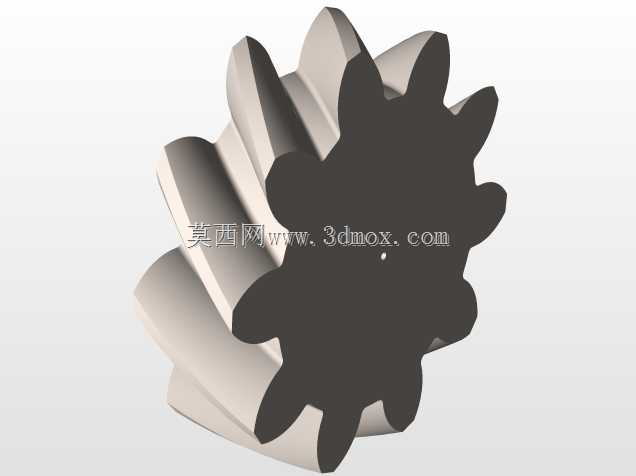

这套斜齿轮组合传动机构，主要面向职业院校机械原理教学演示、小型非标设备分度传动单元开发场景使用，可直观展示交错轴斜齿轮的动力传递路径、转速转换逻辑，也可作为轻载工况下的分度动力输出组件，适配低速、小扭矩的工位转位、间歇送料动作需求。从结构设计逻辑来看，整套机构采用底板集成安装思路，蓝色安装底板预留了6处固定安装孔，可直接通过螺栓固定在实验台架或者设备安装基面，安装孔位采用对称排布设计，可兼容不同方向的安装固定需求，底板边缘做了折弯加强处理，避免长期受力出现形变。动力输入侧采用伸出式轴端设计，轴端预留了联轴器安装位，可直接连接手轮或者微型伺服电机实现动力输入，输入轴通过深沟球轴承支撑在透明防护的箱体侧壁，轴承位设计了轴肩定位结构，可限制轴系的轴向窜动，保证传动精度。核心传动部分采用一对啮合的斜齿圆柱齿轮搭配端面圆柱齿轮的组合结构，斜齿轮啮合重合度高，传动过程比直齿轮更平稳，可有效降低传动噪音与冲击，适合演示平稳传动的特性；上方的圆盘输出端通过绿色连接轴与下部齿轮固连，可将齿轮的旋转运动直接传递到上部圆盘，圆盘端面平整，可根据实验或者使用需求加装夹具、标识件，实现不同的功能拓展。机构上部设置了可调节的悬臂限位结构，悬臂上开设了长条形调节槽，可调整上部限位组件的位置，适配不同厚度的输出端配件安装，悬臂端部的限位旋钮可锁定调整后的位置，避免运行过程中出现位置偏移。箱体部分采用半透明防护设计，既可以直观观察内部齿轮的啮合运行状态，也可以阻挡传动过程中可能出现的润滑脂飞溅，同时对内部齿轮结构形成防护，避免外界杂物落入啮合区域造成卡滞。整套机构的外形边界控制紧凑，横向宽度不超过200mm，纵向深度不超过180mm，整体高度不超过220mm，不需要占用过大的安装空间，不管是放置在实验台作为教学教具，还是集成到小型非标设备内部作为传动单元，都有充足的适配空间。设计过程中对齿轮的啮合侧隙做了合理预留，既保证传动过程不会出现卡滞，也不会因为侧隙过大造成输出端的回差过大，满足演示场景与轻载传动场景的精度需求，所有支撑位置都设计了对应的润滑脂存储腔，可在长期运行过程中持续为啮合齿面、轴承位置提供润滑，降低维护频次。
