车辆悬挂系统球头式前轴连接构件

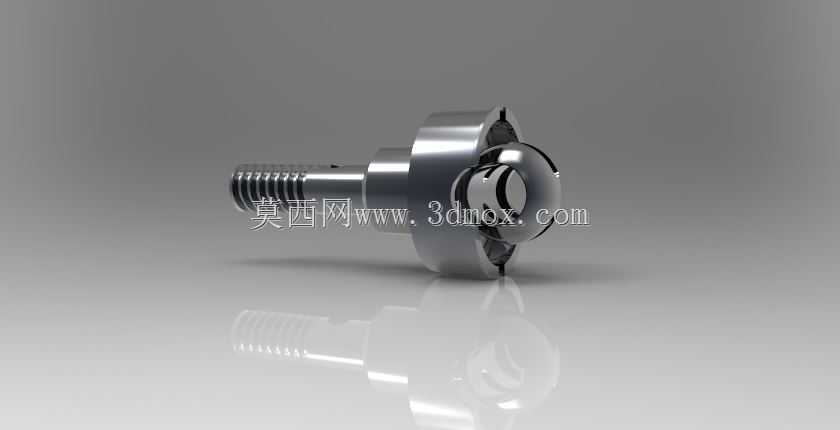

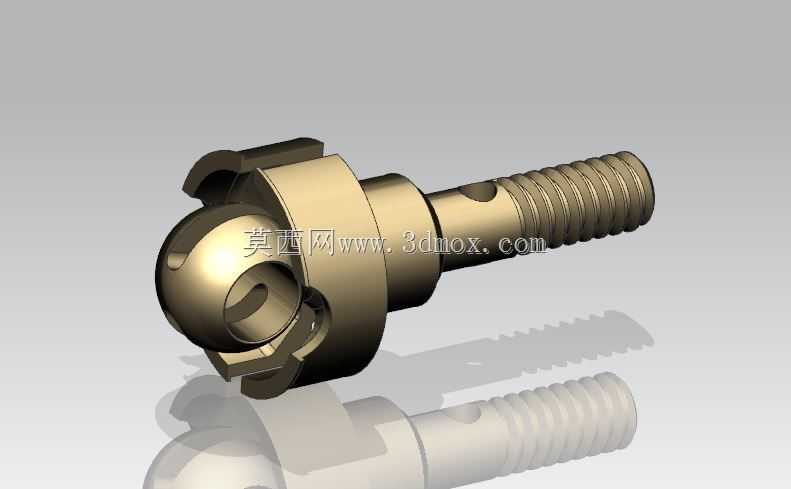

　　该构件属于车辆底盘悬挂系统的核心铰接传力部件，主要承担前轮定位参数保持、行驶过程中多向载荷传递、转向动作随动衔接的功能，常见于乘用车辆、非道路工程车辆的前桥悬挂布局中，是连接转向节与悬挂摆臂、减震构件的关键受力零件。从结构设计逻辑来看，端部采用球头结构是为了适配车辆行驶过程中，车轮随路面起伏产生的上下跳动、转向时的回转摆动两个维度的复合运动，避免刚性连接出现运动干涉，球头表面的高精度曲面加工要求，直接决定了铰接部位的转动顺滑度与长期使用的磨损寿命，球头根部的凸爪结构用于匹配球座的限位卡槽，防止工作过程中球头脱出造成悬挂失效。杆身中段设置的径向通孔，用于安装锁紧定位销，装配时可穿过该孔与配套的支座形成周向固定，

　　避免轴体在交变载荷下出现转动移位，杆身末端的外螺纹段用于配合锁紧螺母，完成整个构件与摆臂支座的轴向紧固，螺纹段的长度经过匹配计算，可适配不同厚度的安装支座垫片调整需求，满足不同车型的悬挂预紧度调校要求。从安装边界来看，球头端的外径尺寸需匹配对应球头座的内包容尺寸，装配后球头可在锥角范围内实现多向自由转动，杆身的光轴段直径与安装支座的通孔直径采用间隙配合，保证装配时可顺利穿入同时不会出现过大的径向窜动，螺纹段的公称尺寸与锁紧螺母的规格一一对应，装配后螺纹露出螺母的长度控制在2到3个螺距，既保证锁紧可靠性也避免多余螺纹干涉周边部件。实际工况下，该构件需要持续承受车辆起步、制动时的纵向冲击力，过弯时的横向侧向力，

　　以及路面颠簸带来的垂直交变载荷，因此结构设计时在球头与杆身的衔接位置做了圆弧过渡处理，避免应力集中造成的疲劳断裂，杆身的台阶面经过磨削加工，可作为安装时的轴向定位基准，保证装配后整个构件的位置精度符合悬挂系统的参数要求，不会造成前轮前束、外倾角等定位参数偏移，避免出现轮胎异常磨损、行驶跑偏等问题。
