拉姆斯登7倍23毫米视场目镜结构

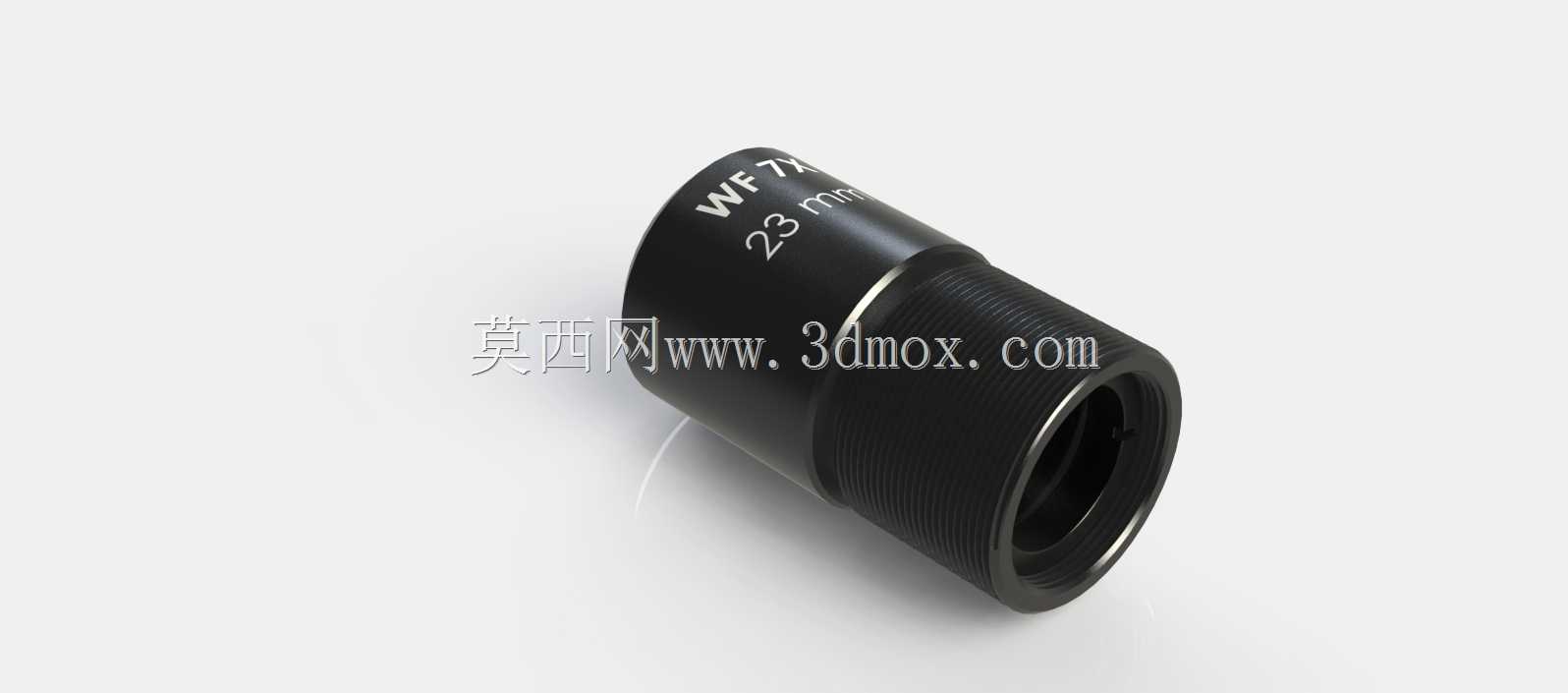

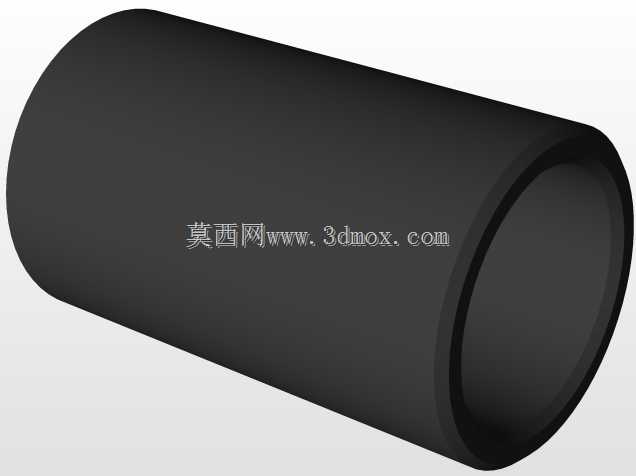

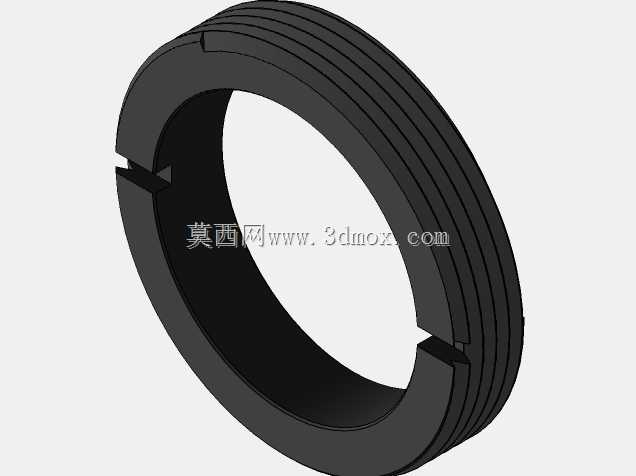

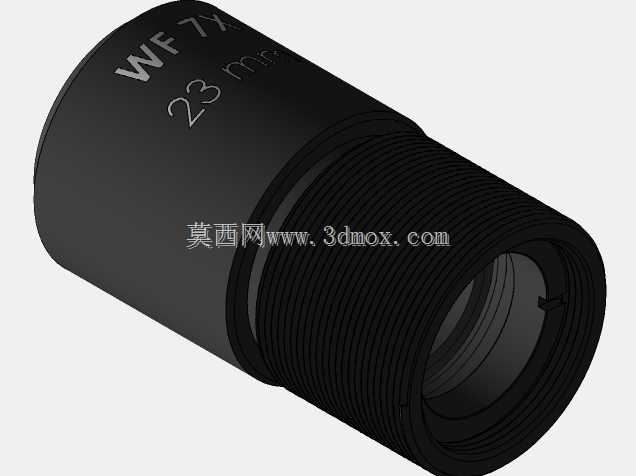

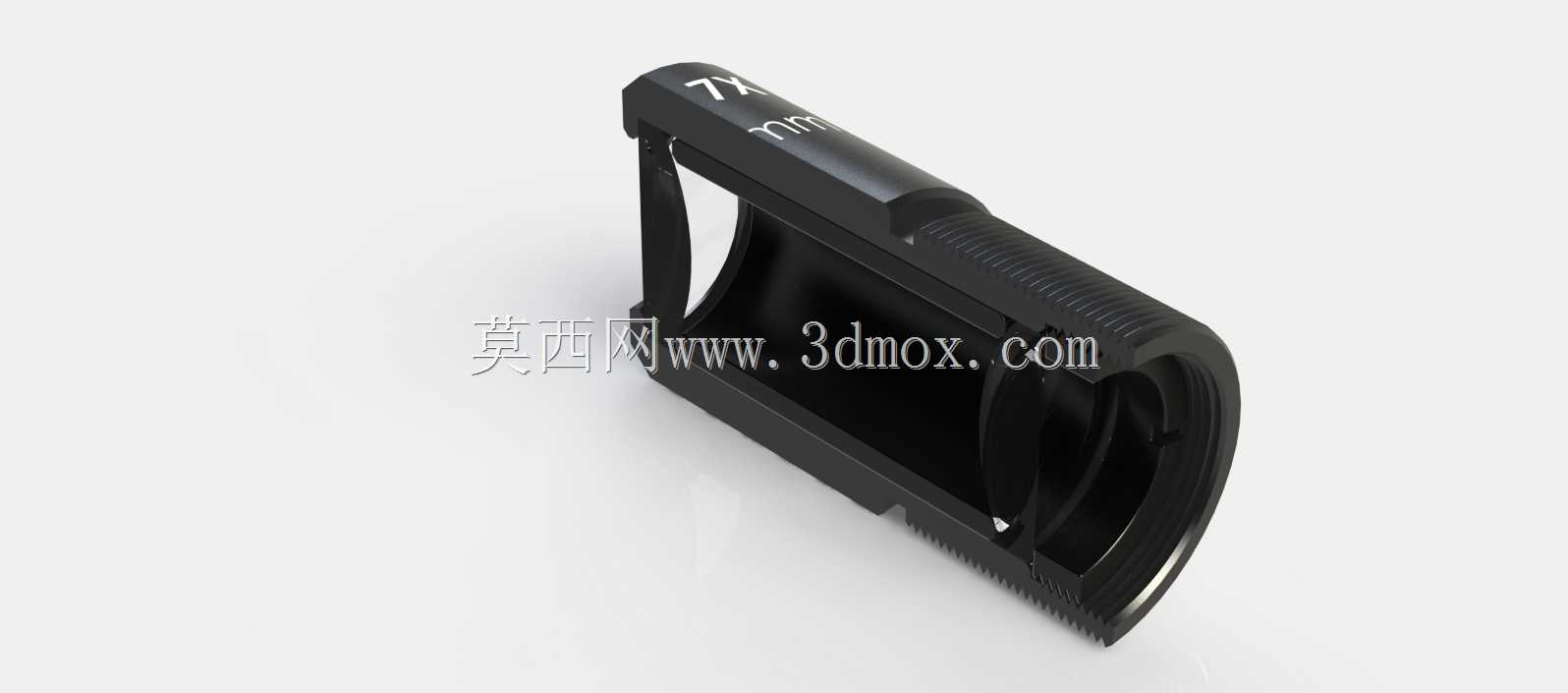

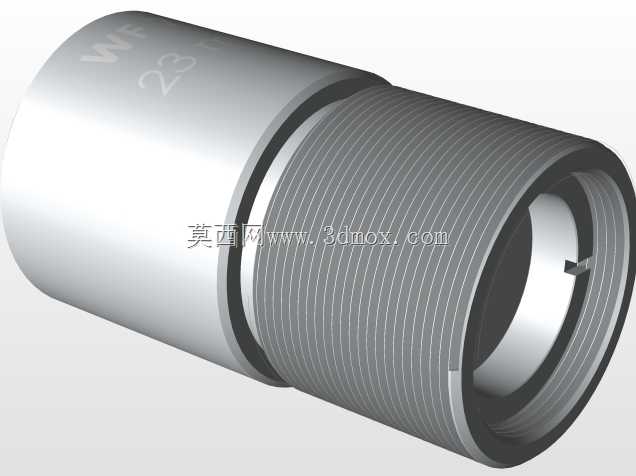

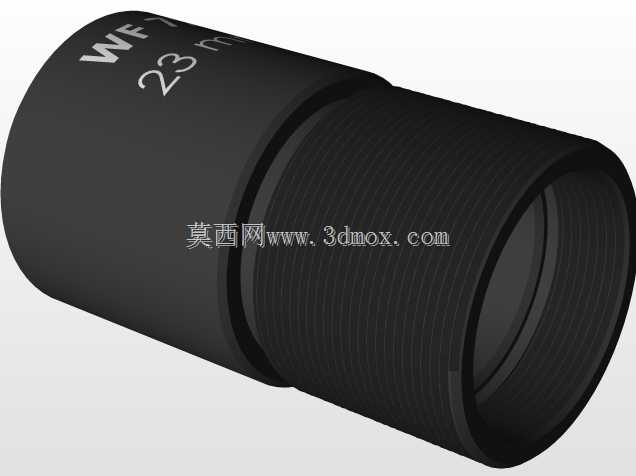

在光学观测设备的配套部件选型与结构设计中，目镜作为直接对接观测者视觉终端的核心组件，其结构精度、光学适配性直接决定了整套观测系统的使用体验。这款拉姆斯登结构目镜，设计放大倍数为7倍，适配视场规格为23毫米，常配套于中小口径台式显微镜、教学用生物观测镜、便携式天文寻星镜等设备，也可作为工业目视检测设备的观测端配件，用于生产线上的微小工件表面瑕疵初检、教学实验中的样本形态观测、户外天文活动中的天区初步定位等场景。从结构设计逻辑来看，拉姆斯登目镜采用两片平凸透镜相对布置的经典结构，相较于惠更斯目镜，其出瞳距离更长，观测时眼部无需过度贴近镜筒端面，长时间观测的疲劳感更低，同时可兼容简单的分划板安装需求，适配需要带测量刻度的观测场景。镜筒主体采用圆柱式外形设计，外壁加工有细密的直纹滚花结构，方便观测时手动旋拧调整目镜与物镜端的间距，完成视度适配，满足不同视力水平使用者的清晰观测需求；镜筒的外圆直径采用行业通用的标准安装尺寸，可直接适配多数常规接口的观测设备，无需额外加工转接结构，安装时仅需将镜筒沿设备目镜座的导向槽插入，旋转至定位卡点即可完成固定，安装边界清晰，适配过程无结构干涉。镜筒端面的标识采用激光蚀刻工艺，直接标注放大倍数与视场参数，避免长期使用后标识磨损脱落，方便设备调试时快速识别配件规格。内部镜片的固定采用隔圈压合结构，镜片与镜筒内壁之间预留有均匀的装配间隙，配合隔圈的缓震设计，可降低日常搬运、使用过程中的震动对镜片同轴度的影响，保证光学通路的精度稳定。镜筒的内壁做了哑光发黑处理，可减少内部杂散光的反射，避免观测视野中出现眩光、鬼影等问题，提升观测画面的对比度与清晰度。在建模过程中，重点还原了镜筒的滚花细节、镜片的装配位置、端面的标识区域以及安装配合的外圆尺寸公差，可直接用于光学设备的整机装配干涉检查、配件替换选型参考，也可作为光学结构教学的演示模型，帮助从业者理解经典目镜结构的布局逻辑与装配要点。
