带安装孔位的异形法兰端盖结构设计

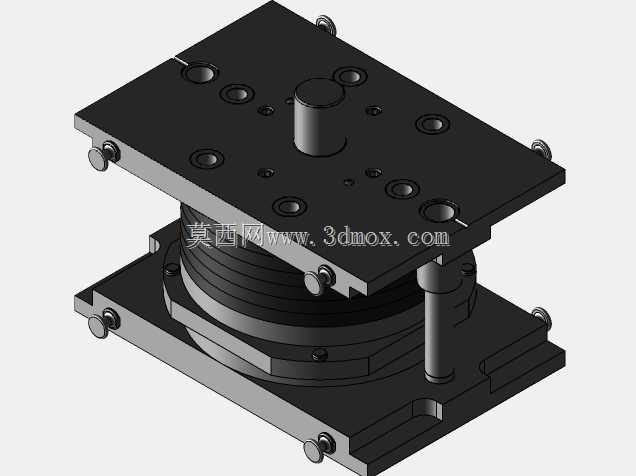

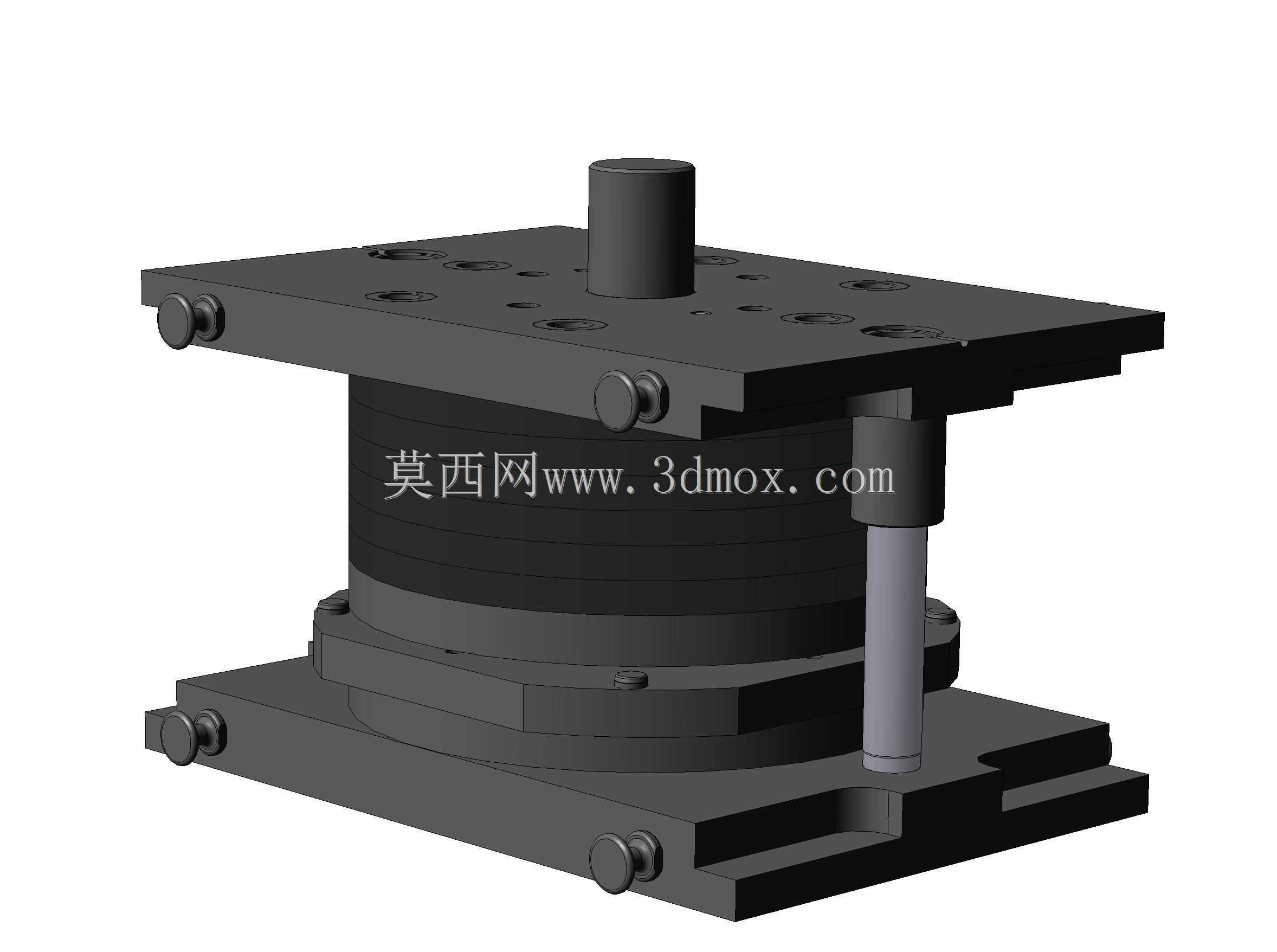

这类带周向安装孔的异形法兰端盖，常应用在压力机冲压成型工位的模具配套结构中，也可作为中小型传动箱体、泵体壳体的侧端密封连接件使用。从结构设计来看，主体采用非对称的异形法兰轮廓，区别于常规圆形法兰，这种轮廓是为了适配安装空间受限的工位，避让周边的管路、紧固件排布，减少不必要的结构冗余，同时能在特定受力方向上提升结构刚性，降低冲压作业时的结构形变概率。端盖中心设置的通孔为轴类部件穿过预留了空间，孔周的凸起沉台结构一方面可以提升中心区域的结构强度，避免长期受轴向载荷出现开裂，另一方面可以适配密封件的安装定位，保证配合面的贴合精度，减少工作过程中的渗漏风险。周向均匀排布的12个安装沉孔，采用沉头设计可以让紧固件安装后端面保持平整，不会突出法兰表面干涉其他部件装配，孔位的排布角度经过受力校核，在螺栓锁紧后能让法兰面受力均匀，避免局部应力集中导致的密封失效。端盖主体的环形凹槽结构，是为了嵌入密封橡胶圈预留的安装位，凹槽的深度和宽度公差控制在合理区间，既能保证密封圈安装后不会轻易脱落，又能在端盖压紧时让密封圈产生合适的压缩量，实现端面的静密封效果。从安装边界来看，法兰的最大外轮廓尺寸适配常规120-150mm规格的安装座，中心通孔直径适配20-25mm直径的穿过件，安装时只需对准对应工位的螺纹孔位，拧入对应规格的内六角螺栓即可完成固定，不需要额外加工适配结构。设计过程中特意将法兰边缘做了小圆弧过渡处理，避免锐边在装配过程中划伤操作人员，也能减少应力集中点，提升零件的抗疲劳寿命。这类端盖采用冲压成型工艺加工时，模具的成型面需要精准贴合端盖的曲面弧度，保证成型后各部位的壁厚均匀，尤其是沉台和凹槽区域的壁厚差控制在1mm以内，避免冲压过程中出现拉裂、起皱的缺陷。实际应用中，这类端盖除了密封作用，还能承受一定的轴向冲击力，在冲压模具的成型工位，它可以作为成型模的配套定位端盖，限制冲压件的轴向位移，保证成型尺寸的一致性，日常维护时只需定期检查密封圈的老化情况，拆卸更换也十分便捷，不需要拆解周边的大型结构件。
