板料冲压成型级进模结构设计

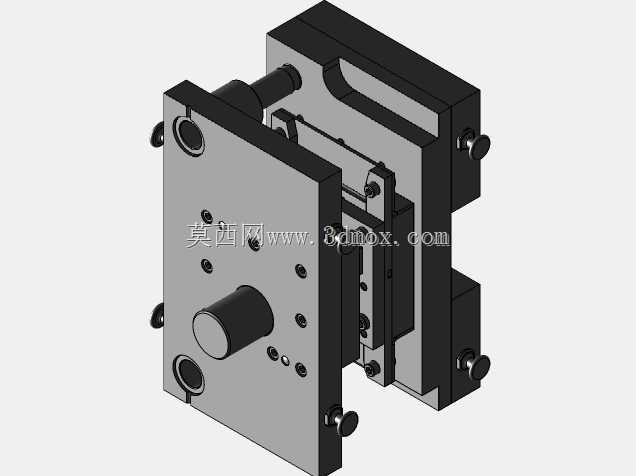

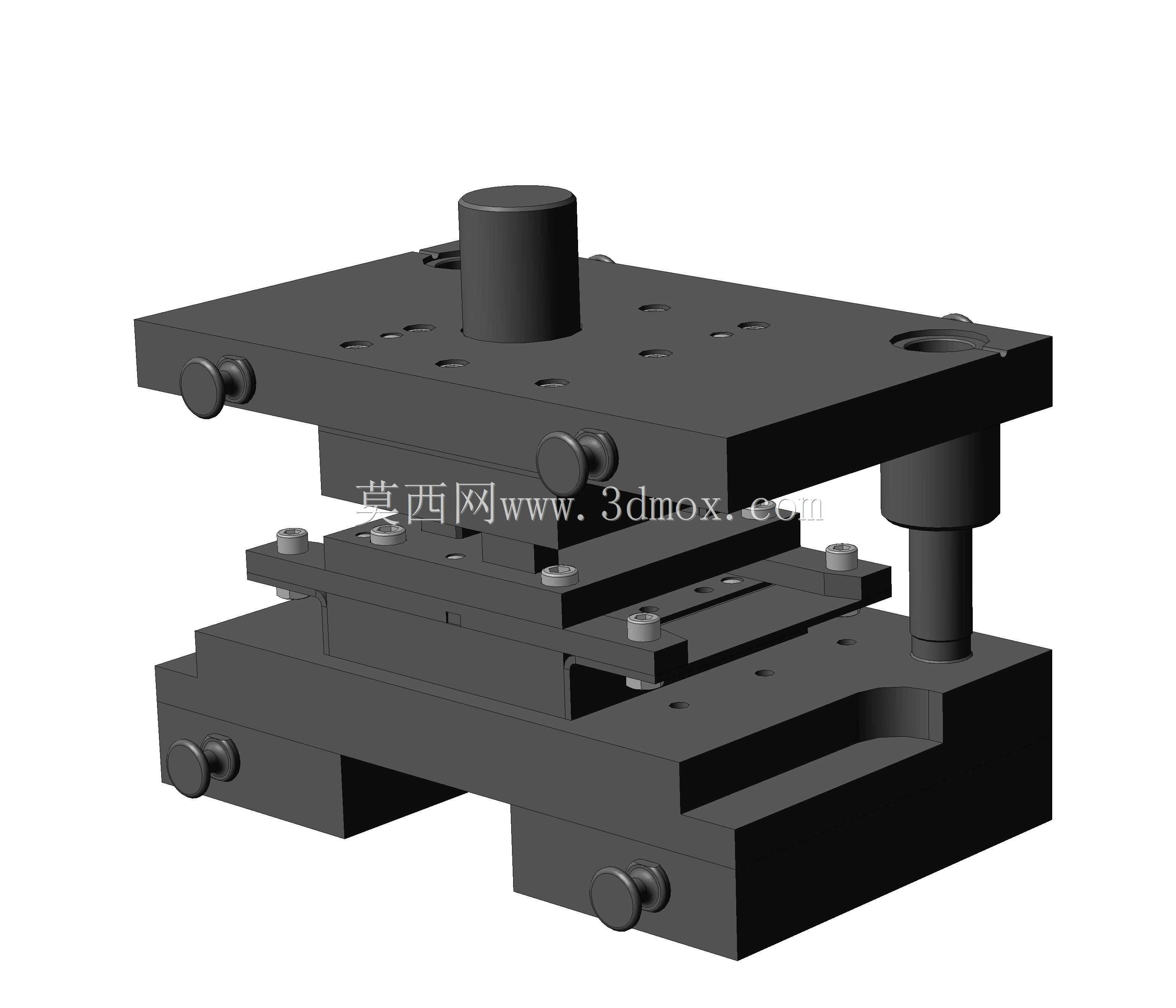

这套冷冲压级进模结构，主要面向中小尺寸五金板料的连续冲压工序场景，常见于电子五金件、家电金属结构件、汽车小尺寸冲压配件的批量生产环节，可在单次冲床行程内完成多道连续冲压作业，减少单工序模反复定位带来的精度偏差，适配普通开式压力机的安装接口，无需额外改造设备即可完成装夹投产。整套模架采用后侧导柱导向结构，上下模座选用加厚铸铁材质加工，保证长期冲压作业下的刚性储备，避免频繁冲裁带来的模座变形问题；导柱导套配合间隙控制在微米级，合模过程中可自动校正上下模的对位偏差，保证凸凹模的冲裁间隙均匀，延长模具核心工作零件的使用寿命。上模部分设置独立的模柄接口，可直接与压力机滑块端的装夹孔配合，无需额外加装连接法兰，安装时只需校准模柄与滑块中心的同轴度，即可完成初步定位；凸模固定采用压板锁紧结构，日常维护更换易损凸模时无需拆解整套上模组件，可大幅缩短产线换模停机时间。下模部分设置多组可调式定位挡块，可适配不同宽度规格的条料送进，挡块位置通过内六角螺丝锁紧固定，调整时只需松开锁紧螺丝即可滑动挡块至对应刻度位置，适配多品种小批量的柔性生产需求；凹模采用镶块式结构，冲裁刃口磨损后可单独更换对应位置的凹模镶块，无需整块更换凹模本体，降低模具后期维护成本。整套模具的闭合高度、安装孔位均按照通用开式压力机的参数范围设计，上下模座的安装槽位置可适配不同吨位压力机的T型槽装夹要求，送料方向预留足够的条料操作空间，可搭配自动送料机构实现无人化连续冲压作业。模具的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的卸料力，可避免薄料冲压过程中出现的料片翘曲、卡模问题，冲压完成后可及时将箍在凸模上的料片脱出，保证连续送料的顺畅性；各模板之间设置内导柱辅助导向，进一步保证多工位之间的位置精度，避免连续冲压过程中各工位的步距偏差，保证冲压件的尺寸一致性。
