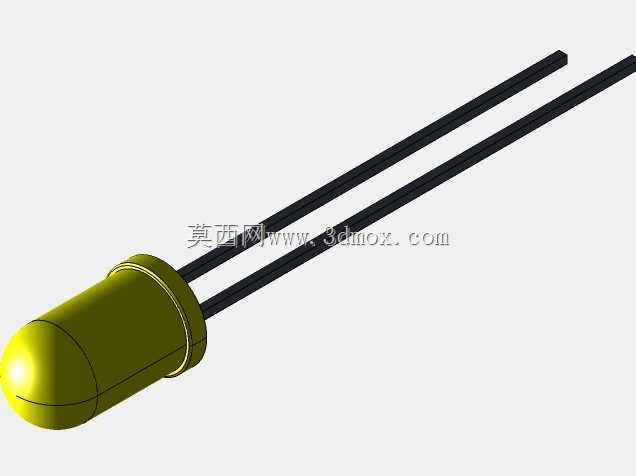

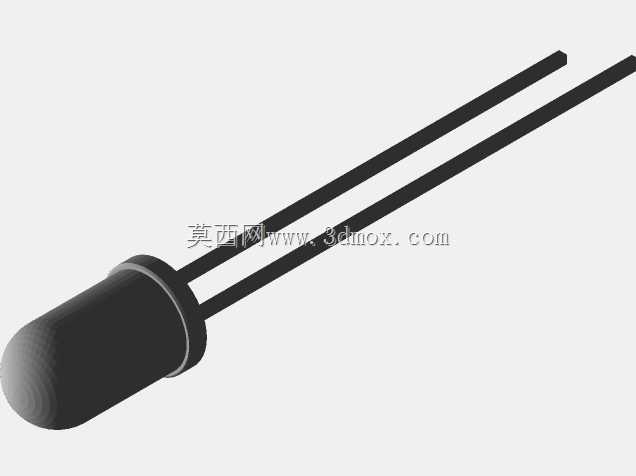

5mm直插黄色凝胶封装发光二极管

这款5mm直径的直插式黄色发光元件，是电子电路设计中极为常用的指示类器件，日常在各类工控面板、消费电子主板、小型家电控制板、实验教学电路中都能见到它的身影，主要承担电源状态指示、信号通路提示、故障点位告警、功能档位标识的作用，相比贴片式同规格元件，直插引脚的结构更适合手工焊接、洞洞板搭试电路、大尺寸PCB波峰焊批量生产的场景，抗弯折的引脚结构也能适配需要一定抗震性能的工控设备内部安装需求。

从设计逻辑来看，这款元件采用凝胶封装结构，外层的黄色凝胶并非单纯的着色层，一方面是作为内部发光芯片的物理防护层，隔绝外界水汽、粉尘对半导体芯片的侵蚀，另一方面可以对芯片发出的光线进行漫射匀化，避免出光过于集中形成刺眼的光斑，同时黄色的封装基底可以过滤掉杂散光，让最终输出的光线色调更统一，不需要额外加装滤光套就能呈现柔和的黄色指示效果。封装头部采用标准的5mm圆柱加半圆顶的外形，是行业沿用多年的通用尺寸，能够直接适配市面上绝大多数5mm规格的LED灯座、面板开孔、导光套配件，不需要针对安装位做额外的结构改型。

引脚部分采用平行直插设计，两根引脚的间距符合通用2.54mm网格PCB的孔距标准，在PCB布局时可以直接对齐标准网格放置焊盘，不需要调整孔位坐标，引脚长度预留了足够的折弯余量，既可以直接插装焊接，也可以根据安装空间需求将引脚折弯成90度侧向出光，或是裁剪成短引脚适配薄型设备的内部空间。需要注意的是，凝胶封装的头部边缘与引脚衔接的位置是应力集中区，折弯引脚时需要预留至少2mm的夹持余量，避免外力传导到封装内部导致金丝键合点脱落，造成元件死灯。

在实际选型应用中，这款元件的发光波长适配人眼对黄色光的高敏感度区间，在光线明亮的车间环境下也能清晰识别亮灭状态，相比红色、绿色指示元件，黄色光通常用于提示待机、预警、中间档位状态，和其他颜色的同规格元件搭配使用时，可以快速区分设备的不同运行状态，不需要额外添加文字标识就能让操作人员快速识别设备工况。安装时如果是面板嵌入式安装，开孔直径控制在5.1-5.2mm即可，既可以保证元件顺利卡入，也不会因为间隙过大出现晃动，配合点胶固定就能满足常规振动场景下的安装可靠性，如果是采用灯座安装，直接选用标准5mmLED卡扣灯座即可，不需要定制特殊固定结构。
