带挂钩D10拉伸弹簧结构设计

这款带双侧挂钩的D10规格拉伸弹簧，是机械结构里最常用的弹性蓄能零件之一，日常做设备结构设计时，但凡需要提供复位拉力、张紧缓冲、载荷传递的工位，几乎都能见到这类零件的身影。从实际应用场景来看，小到小型家电的开盖复位结构、工位器具的锁止拉紧结构，大到自动化生产线的张紧轮组、小型农机的操纵杆回位结构、健身器材的阻力提供结构，这类拉伸弹簧的适配场景非常广，只要安装空间允许、载荷需求匹配，就能快速嵌入结构完成功能实现。

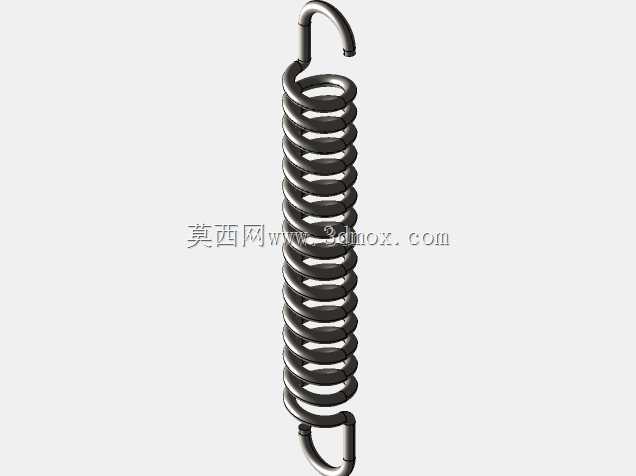

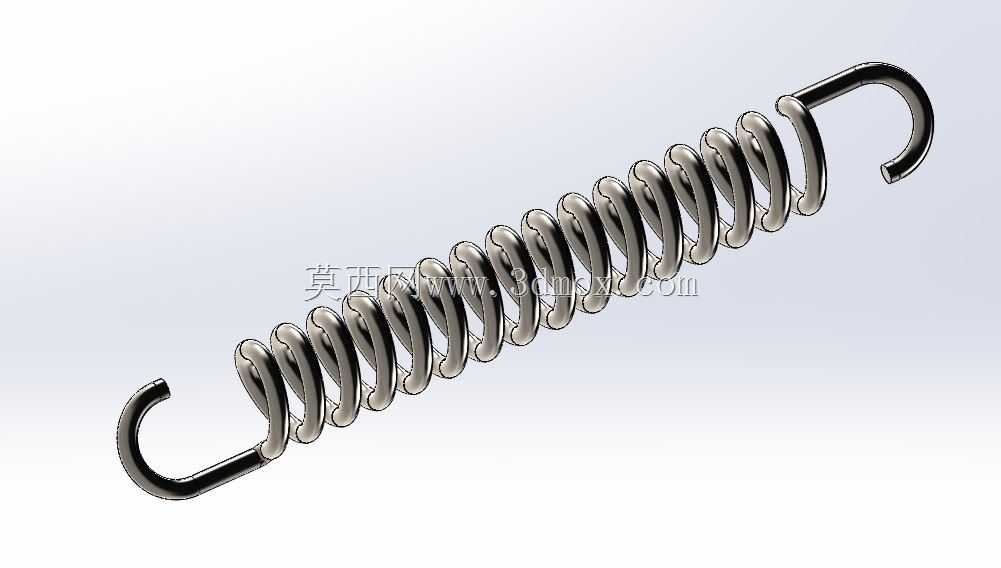

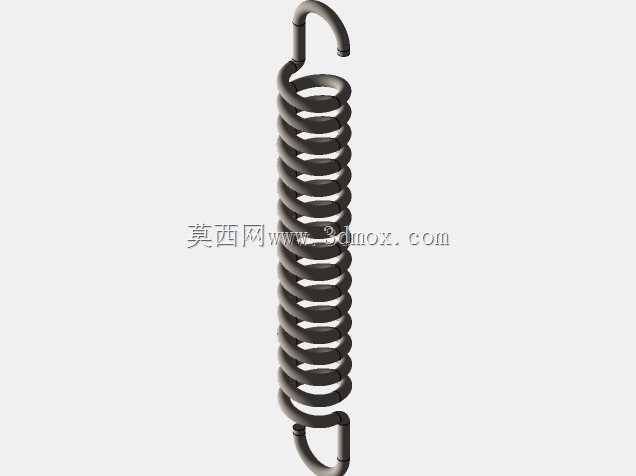

从功能特性上看，这款弹簧为两端一体成型的半圆挂钩结构，和常见的闭口拉环不同，这种开口挂钩的安装效率更高，不需要额外配置连接销轴或者挂座，只要对应工位预留直径匹配的挂杆或者挂孔，就能直接卡入完成装配，后期维护更换时也能快速拆卸，不需要拆解周边关联结构。弹簧本体为等节距圆柱螺旋结构，自然状态下簧圈之间紧密贴合，受拉时簧圈逐步分离提供线性弹力，整个伸缩过程中弹力输出平稳，没有明显的阶跃突变，适合对拉力线性度有一定要求的往复运动工位。

做这类弹簧的三维建模时，首先要确认的就是安装边界尺寸：弹簧本体标称外径10mm，建模时要注意簧丝直径的选取要匹配刚度需求，同时要保证挂钩的折弯半径不会产生过大的应力集中——很多新手建模时容易把挂钩折弯处做的过尖，实际生产时这种位置热处理后很容易出现裂纹，受拉时最先发生断裂，因此挂钩内侧的折弯半径一般要大于等于簧丝直径，保证折弯处的应力分布均匀。另外两端挂钩的相对角度也需要根据实际安装场景调整，这款模型的挂钩处于同一平面，适合两个挂点处于同一安装面的场景，如果安装面存在夹角，建模时就要对应扭转挂钩的角度，避免装配后弹簧出现附加扭转应力，缩短使用寿命。

选型使用时还要注意，这类拉伸弹簧的工作行程要控制在极限拉伸长度的70%以内，不要长期处于最大拉伸状态，否则会出现塑性变形，导致弹力衰减、自由长度变长，无法满足初始设计的拉力需求。安装时要保证两端挂点的连线和弹簧中心轴线重合，避免出现偏载，偏载状态下弹簧不仅弹力输出会出现偏差，还会导致相邻簧圈出现异常摩擦，加速表面镀层磨损，甚至出现簧圈错位卡滞的问题，影响整个机构的动作可靠性。
