机夹式数控车床螺纹切削刀座结构

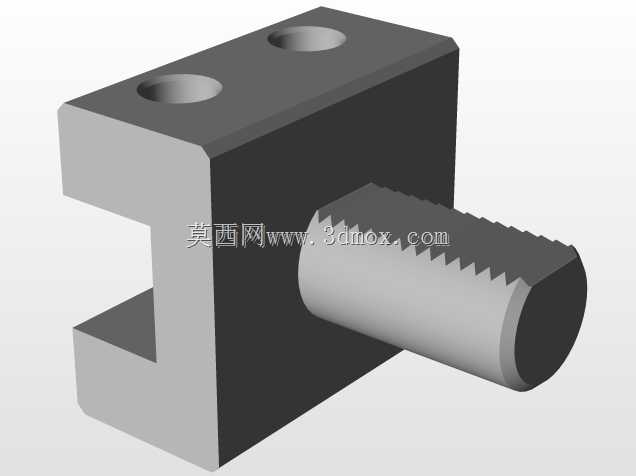

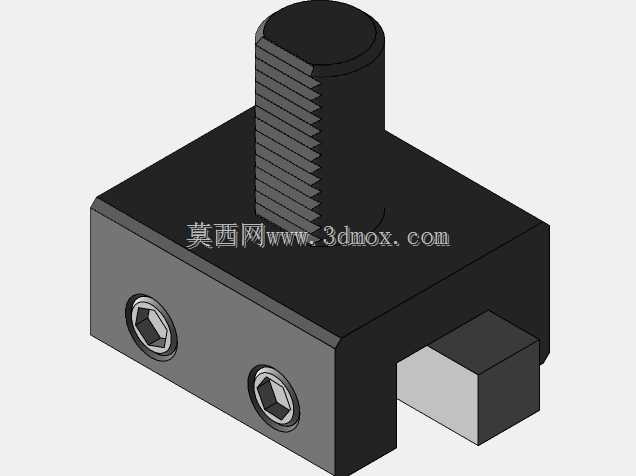

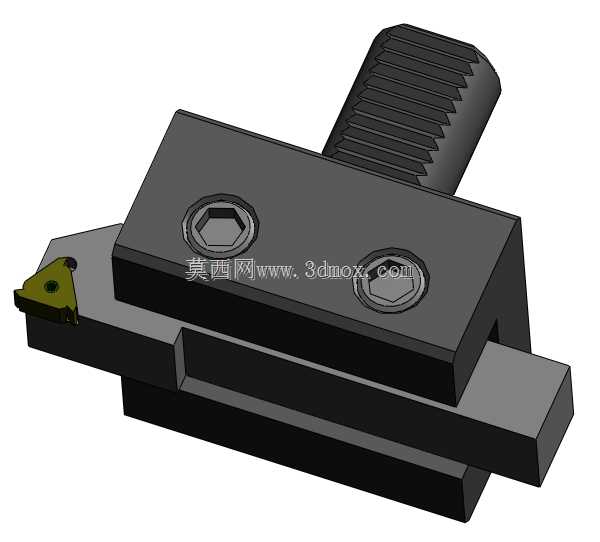

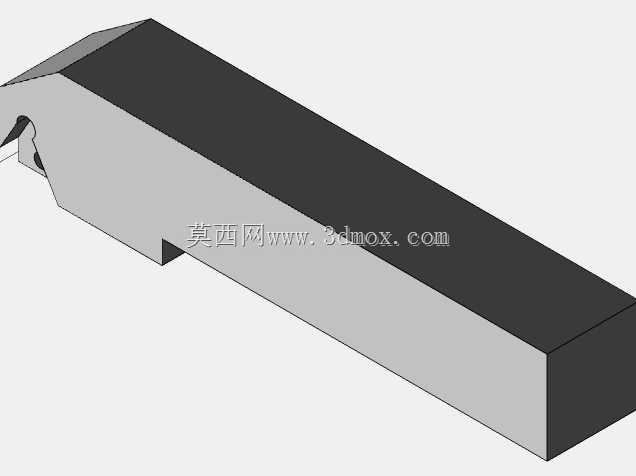

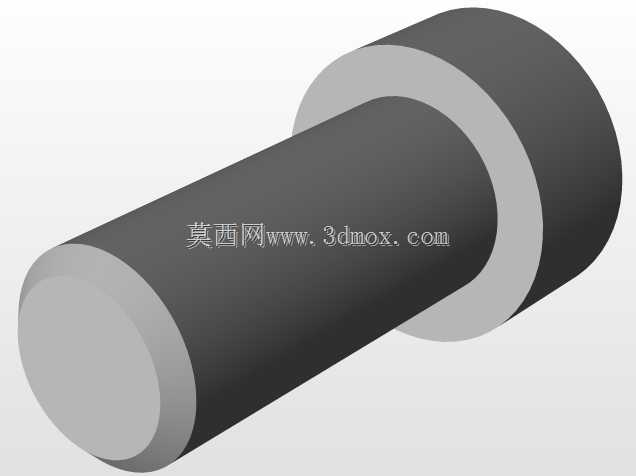

这款螺纹切削刀座主要适配数控车床的方刀架安装位，是外螺纹加工工序中常用的夹持组件，日常生产中多用于普通三角螺纹、梯形螺纹、锥螺纹的车削作业，覆盖普通碳钢、不锈钢、有色金属等常见工件材质的螺纹加工场景，在批量零件加工、小批量修配作业中都有较高的使用频次。从结构设计来看，刀座主体采用分体式夹持结构，下部的定位凸台可直接嵌入车床方刀架的T型槽内，上方的锁紧螺栓穿过刀座主体的沉头孔，拧紧后可将刀座牢牢压合在刀架安装面上，避免切削过程中出现振动移位。刀头夹持端采用偏心压紧结构，可快速更换不同规格的螺纹刀片，不需要拆卸整个刀座就能完成刀片转位或更换，能有效缩短换刀辅助时间，提升加工节拍。设计过程中重点考虑了切削受力的传递路径，刀座主体的壁厚经过受力校核，在承受断续切削冲击力时不会出现形变，安装面的平面度控制在合理公差范围内，保证安装后刀头的中心高与车床主轴中心重合，避免出现螺纹牙型歪斜、扎刀等问题。安装边界上，刀座的夹持槽宽度适配常规20mm、25mm方柄的刀杆规格，上方锁紧螺栓的外露高度不会超出刀架的回转安全范围，横向伸出长度经过优化，在加工大直径工件时不会与卡盘、尾座发生干涉。刀座上方的调节螺杆可微调刀头的伸出长度，方便对刀时快速调整切削位置，不需要反复松紧刀架的压紧螺栓。实际使用中，这类刀座相比整体式焊接刀具，刀片损耗后的更换成本更低，夹持稳定性也优于普通垫片压紧式刀杆，在长螺纹加工、硬材质螺纹切削场景下，能有效降低振纹出现的概率，保证螺纹的表面粗糙度与牙型精度。结构上的沉头螺栓设计避免了切屑缠绕在螺栓头部，日常清理维护时只需要用压缩空气吹净刀座缝隙内的切屑即可，不需要频繁拆解保养，适配车间连续化生产的使用需求。
