冲压成型工装结构三维设计

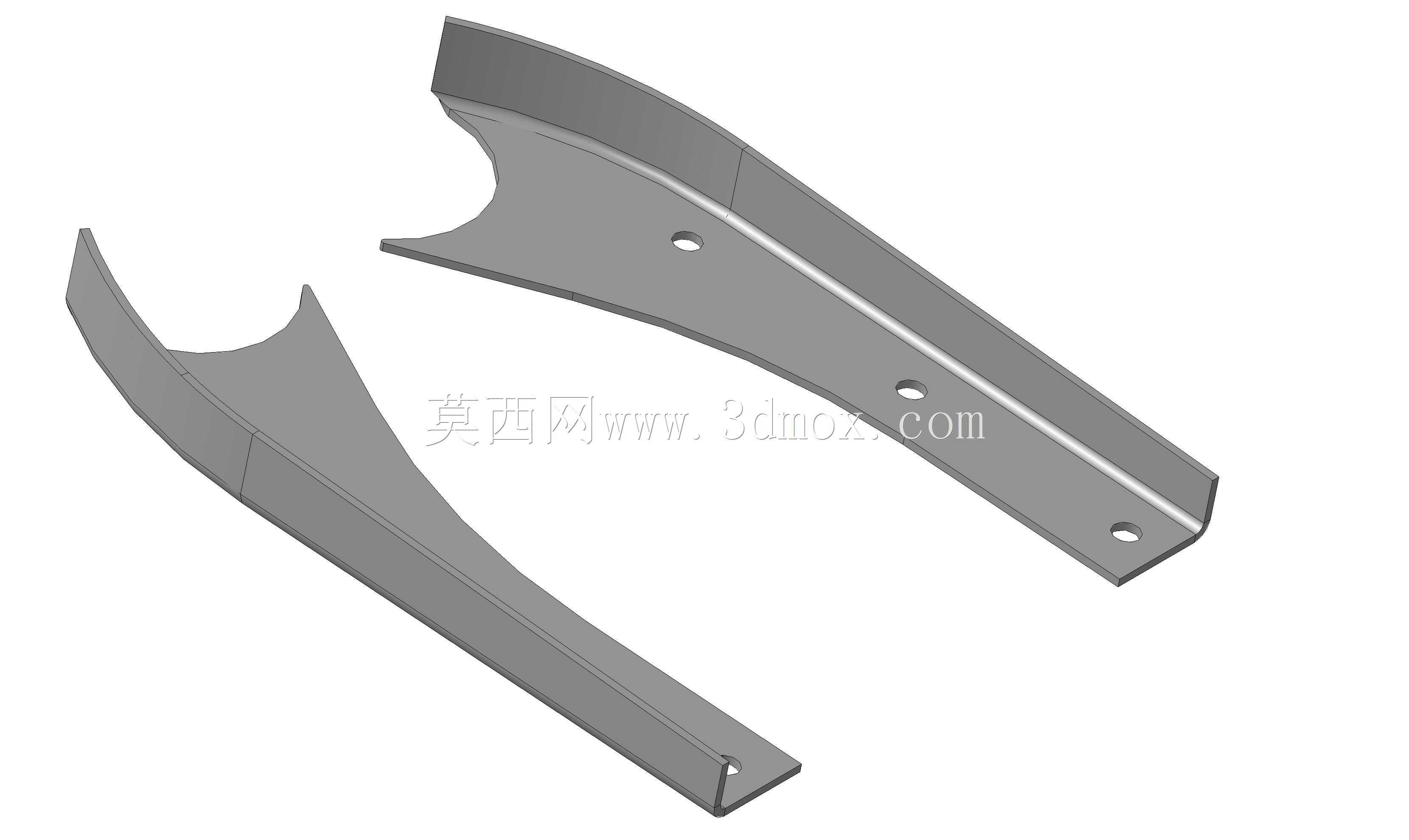

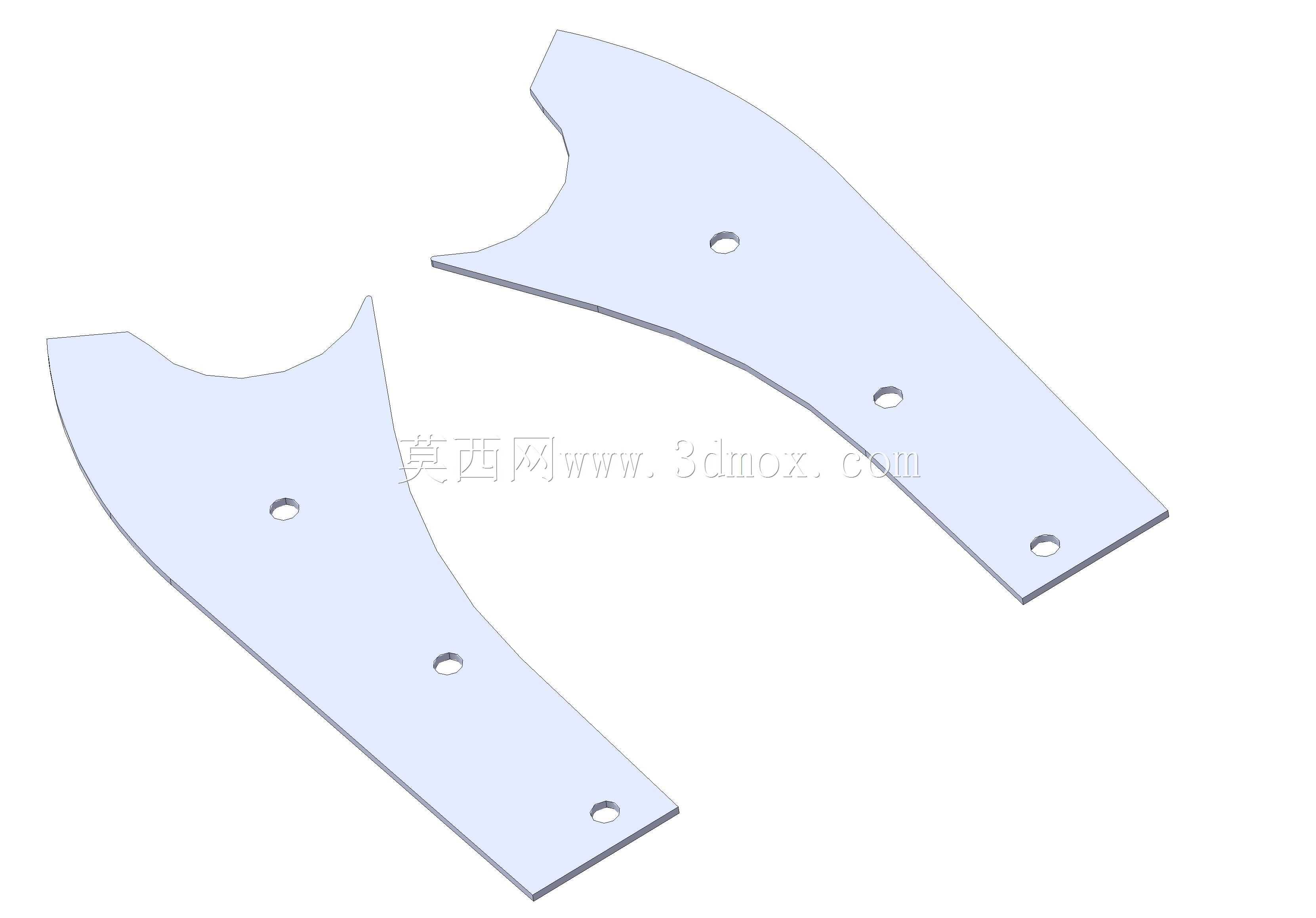

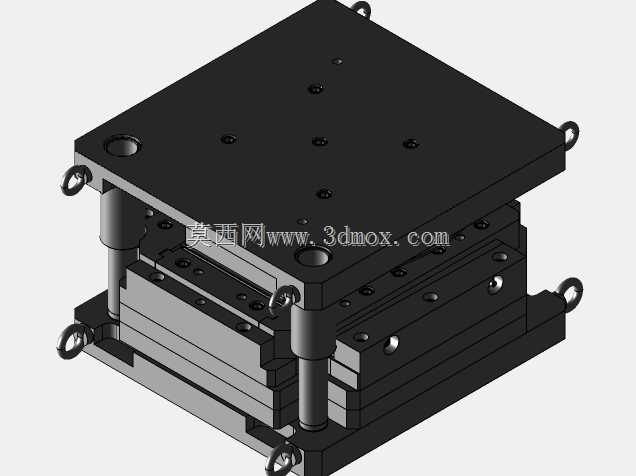

这套成型冲压工装的三维结构，主要面向薄板类金属零件的批量压型加工场景，在五金冲压、汽配小零件成型、家电钣金件加工的产线工位中应用广泛，可直接适配常规开式压力机的安装台面，完成落料后的板料压制成型工序。从结构设计逻辑来看，整套工装采用上下模分体式布局，上模部分通过模柄与压力机滑块连接固定，模柄的同轴度公差控制在0.02mm以内，避免滑块下行过程中出现偏载啃模的问题；下模部分通过压板螺栓固定在压力机工作台面，安装孔位采用长圆孔设计，可适配一定范围内的台面T型槽间距，降低现场安装调试的对位难度。工作时，板料通过下模表面的定位挡块完成初定位，定位挡块的位置可根据来料尺寸做微调，适配同系列不同尺寸规格的零件压型，减少换模调整的时间成本。上模的成型型腔采用整体式镶块结构，磨损后可单独拆卸更换，无需报废整套模架，大幅降低后期的维护成本；下模对应位置设置有顶料机构，成型完成后滑块回程时，顶料杆可将卡在下模型腔的工件自动顶出，无需人工手动取件，既提升加工节拍，也能避免操作工人伸手进入模区的安全隐患。整套工装的闭合高度、开模行程均按照常规160吨以下开式压力机的参数区间设计，模架采用标准后侧导柱导套结构做运动导向，导柱导套的配合间隙控制在0.01-0.03mm之间，保证上下模合模时的对位精度，避免成型件出现壁厚不均、分型面错位的问题。在成型面的设计上，所有转角位置均做了R角过渡处理，避免冲压过程中板料出现应力集中开裂的问题，同时在料流速度较快的位置设置了微量阻力坎，控制板料成型过程中的流动速率，减少成型件起皱、拉裂的不良率。从安装边界来看，整套工装的下模底座外形尺寸控制在常规压力机台面的允许安装范围内，无需对现有设备做额外改造即可直接上线使用，上模的重量也匹配常规压力机滑块的承重上限，不会出现设备过载的问题。针对日常维护的需求，所有运动配合面均设计有润滑油注油通道，可在设备日常点检时直接完成润滑保养，无需拆解模架；导柱位置设置有防尘毡圈，避免冲压过程中产生的金属碎屑进入导套配合面，造成导向件的异常磨损，延长整套工装的使用寿命。
