气缸驱动聚磷酸盐切割作业台结构设计

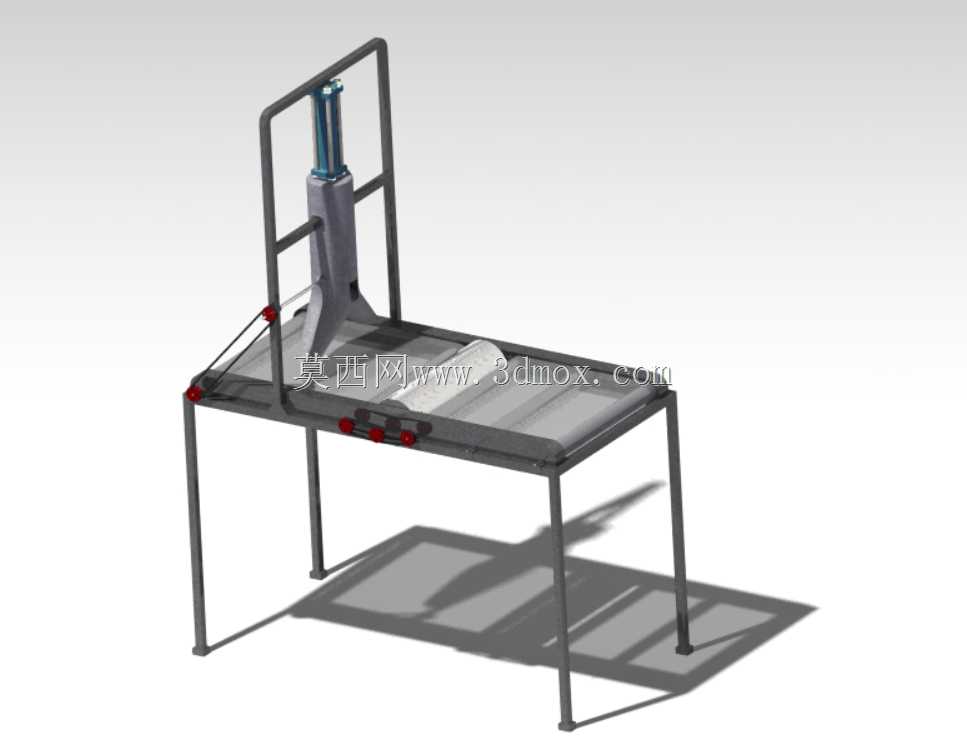

这款切割作业设备主要面向聚磷酸盐类块状物料的定长切断工序，常见于精细化工原料预处理、磷酸盐制品加工的产线前段工位，用来替代传统人工持锯裁切的作业模式，解决人工裁切尺寸偏差大、切口崩边多、作业过程粉料飞溅的问题。设备整体采用方管焊接框架作为承载主体，底部四根支腿直接接触车间硬化地面，无需额外打膨胀螺栓固定，可根据产线布局调整摆放位置，框架整体高度适配成年操作人员站立作业的人机工程要求，台面高度控制在操作人员手肘自然下垂的操作区间，长时间作业不易产生肢体疲劳。

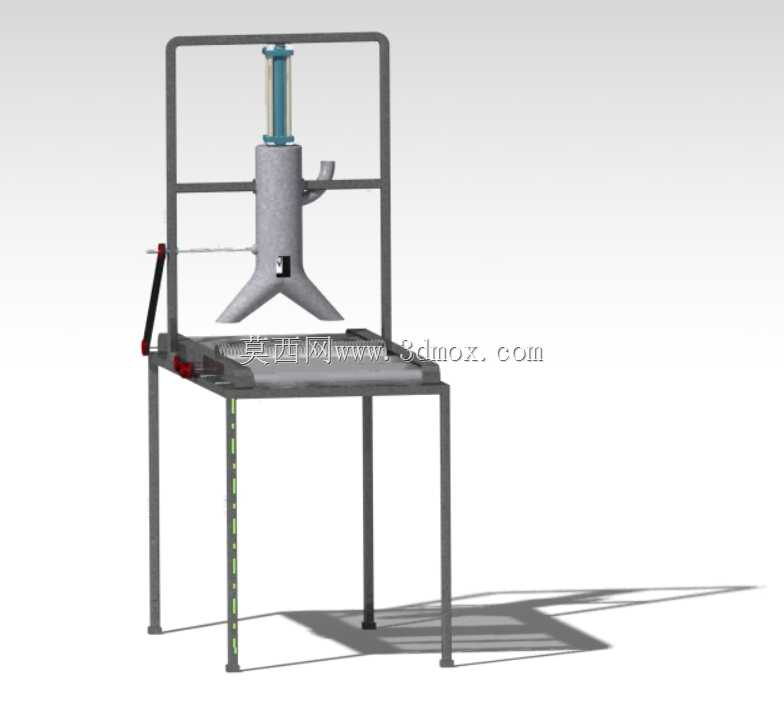

设备的执行端采用垂直安装的气缸作为裁切动力源，气缸通过立式门型架固定在台面上方，裁切刀头直接连接在气缸活塞杆端部，省去了复杂的机械传动结构，动力传递路径短，后期维护仅需定期检查气缸密封件与气源三联件状态即可。门型架与台面框架采用螺栓连接固定，可根据待加工物料的块度大小调整刀头的初始安装高度，适配不同厚度规格的聚磷酸盐块料裁切需求。台面上设置有可调式定位挡块，操作人员推送物料至挡块位置即可触发裁切动作，挡块位置可沿物料进给方向前后调整，实现不同裁切长度的快速切换，调整过程无需专用工具，拧动锁紧手柄即可完成位置固定。

设计过程中重点考虑了裁切作业的受力稳定性，刀头两侧加装了直线导向杆，避免气缸活塞杆承受侧向裁切力导致密封件过早磨损，导向杆与门型架之间采用自润滑铜套配合，无需频繁加注润滑脂即可保证顺畅滑动。台面表面铺设耐磨防滑板材，减少物料推送过程的台面磨损，同时避免硬质聚磷酸盐块料刮伤台面留下积料凹槽。设备的气动控制阀组安装在台面侧方的操作人员伸手可及位置，采用脚踏开关与手动阀双触发模式，既可以通过脚踏开关解放双手完成物料扶稳与进给，也可以在调试设备时通过手动阀点动控制刀头升降，适配不同作业场景的操作习惯。

考虑到聚磷酸盐裁切过程会产生少量硬质粉料，设备框架的所有焊接位置均做了打磨圆角处理，避免锐角位置积存粉料难以清理，支腿底部加装了可调式橡胶脚垫，既可以调整台面水平度，也能缓冲裁切作业产生的振动，避免设备移位同时降低振动传导至地面产生的作业噪音。裁切工位下方预留了粉料收集槽的安装空间，裁切产生的粉料可通过台面上的落料缝隙直接进入收集槽，无需后期额外加装吸尘装置即可实现作业区域的粉料归集，减少现场清扫工作量。
