薄板冲裁级进冲压模具结构设计

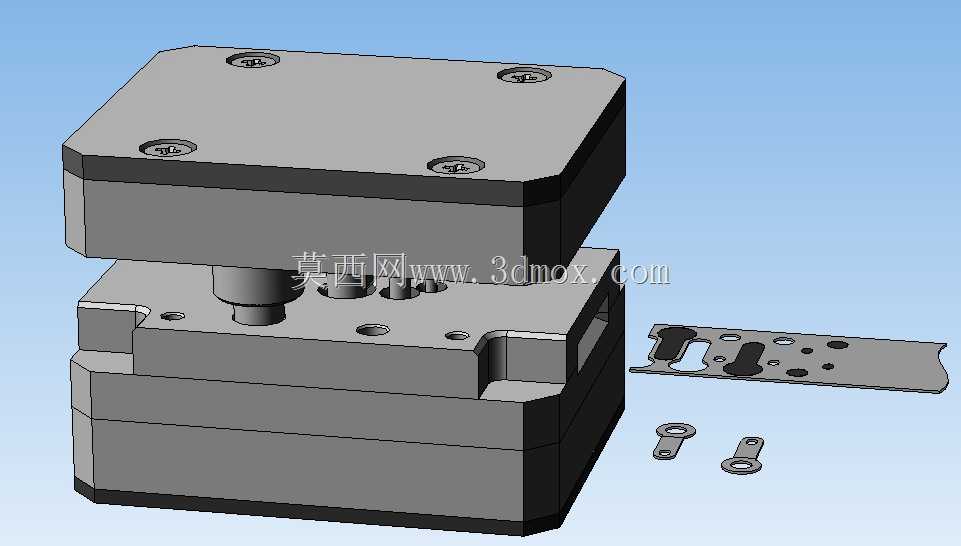

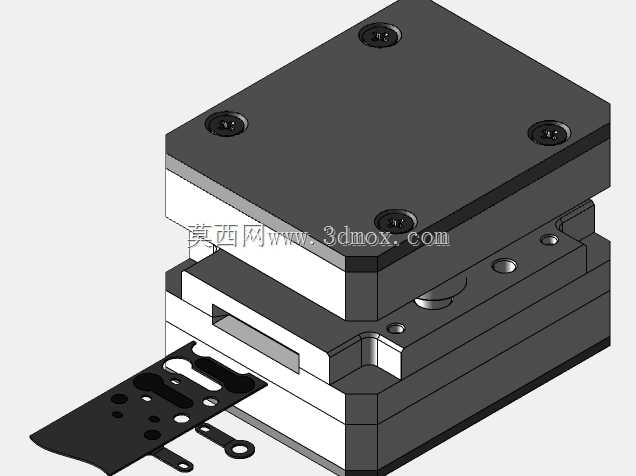

这套冲模结构针对薄金属板件的连续冲裁工序设计，主要应用于五金零部件批量冲压生产场景，适配常规开式机械压力机的安装接口，可完成带异形孔、安装孔的小型钣金件的连续落料与冲孔作业，在消费电子五金配件、小型家电结构件、通用五金连接件的量产线中适配性较强。整套模具采用典型的后侧导柱模架结构，上下模座选用调质钢材加工，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在微米级，确保上下模合模时的对中精度，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分集成了冲孔凸模、落料凸模以及卸料弹性组件，卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，可在冲裁完成后及时箍住凸模退出板料，防止板料随凸模上行产生变形。下模部分对应设置了冲孔凹模镶套、落料凹模刃口，同时设计了定位挡料结构，配合条料的步距送进，保证每一次冲裁的工位精度，凹模下方预留漏料通道，冲裁完成的制件与废料可直接通过漏料孔落入压力机下方的收料区域，无需额外人工取件。设计过程中针对薄板冲裁的特性，将凸模与凹模的冲裁间隙控制在板料厚度的5%-8%区间，既保证冲裁断面的光洁度，又能降低刃口的磨损速率，延长模具的刃磨周期。模具的闭合高度、模柄尺寸、安装孔位均按照常规中小吨位压力机的参数边界设计，可直接适配多数工厂现有冲压设备，无需额外改装设备接口。整套结构拆分了易损的刃口部件为镶拼式结构，后续刃口磨损后仅需更换对应镶件，无需整体更换模仁，大幅降低后期维护成本。从结构布局来看，该模具将冲孔工位设置在送料方向的前序工位，落料工位设置在后序，条料沿导料板送进过程中先完成各安装孔、异形孔的冲制，再完成最终的外形落料，工位间距经过精准核算，避免各工位冲裁力的峰值叠加，降低对压力机吨位的要求，同时各凸模的安装固定采用台肩固定加防转销的结构，防止长期往复作业下凸模出现转动、移位的问题，保证冲裁位置的一致性。
