链轮加工用液压分度工装夹具结构

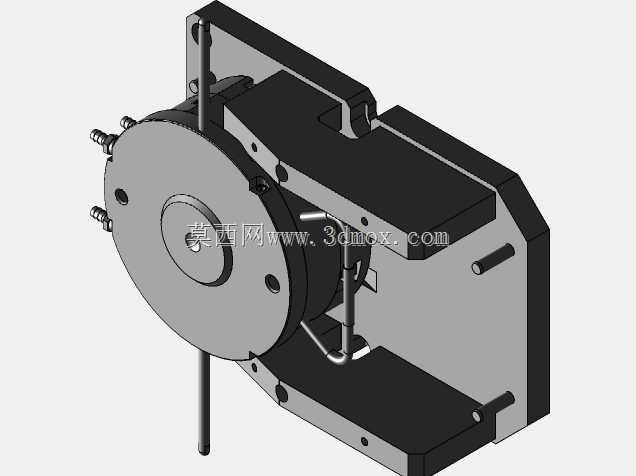

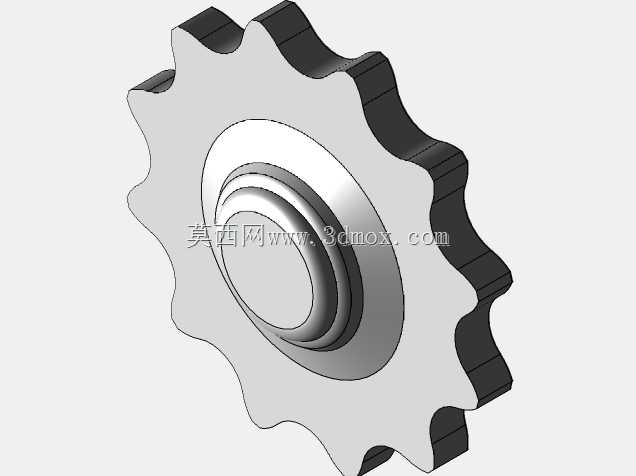

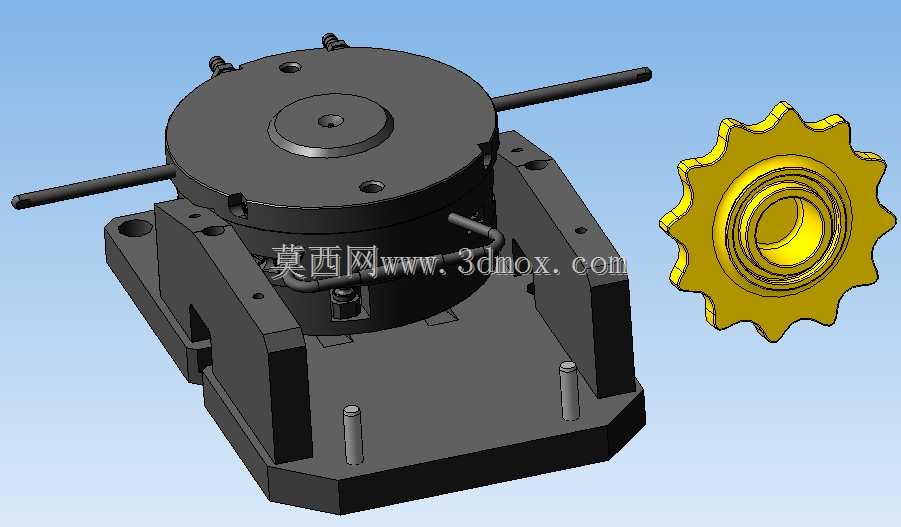

这套夹具主要面向中小规格链轮的齿形铣削、钻孔等分度加工场景，适配普通立式铣床、加工中心的工作台安装，解决传统手动分度头装夹效率低、重复定位精度差的问题。从结构布局来看，底部采用带定位销孔的方形安装基座，基座上预设的两个圆柱定位销可直接与机床工作台的T型槽定位块配合，安装时无需反复打表找正基座位置，基座底面的平面度控制在0.02mm以内，保证装夹基准与机床工作台面的平行度。核心的分度主体采用内置液压驱动的棘轮分度结构，侧面伸出的操作杆可用于手动预紧与分度触发，液压油路内置在夹具体内部，避免外接管路干扰加工排屑，夹具体上端的圆形定位台可适配链轮的内孔基准，台面上的三个锁紧螺钉可根据链轮内孔尺寸更换对应的定位胀套，适配内孔直径20mm到80mm范围的链轮装夹。夹具体两侧的支撑块可安装可调式定位挡销，针对不同齿数的链轮加工，可调整挡销位置实现分度角度的快速校准，夹紧力通过内置的液压阻尼结构实现无级调节，加工薄壁链轮时可调低夹紧压力避免工件变形，加工大模数链轮时可提升压力保证切削过程无松动。设计过程中优先考虑了加工时的排屑空间，夹具体与安装基座之间预留了15mm的排屑间隙，加工产生的铁屑可直接从间隙落入机床排屑槽，不会堆积在定位基准面上影响装夹精度。配套的链轮工件采用齿形轮廓建模，建模时还原了链轮的内孔台阶、端面倒角等细节，可直接用于夹具装夹干涉检查，验证夹具在加工不同齿顶圆直径链轮时，刀具与夹具体之间的安全距离是否满足要求。整个夹具的外形轮廓控制在220mm×200mm×180mm范围内，不会超出常见中小型加工中心的工作台装夹边界，重量控制在15kg以内，单人即可完成拆装转运，适配多台机床之间的快速换产需求。夹具体上的所有易损件均采用模块化设计，分度棘轮、锁紧卡爪等部件可单独拆卸更换，无需整体报废夹具，降低长期使用的维护成本。
