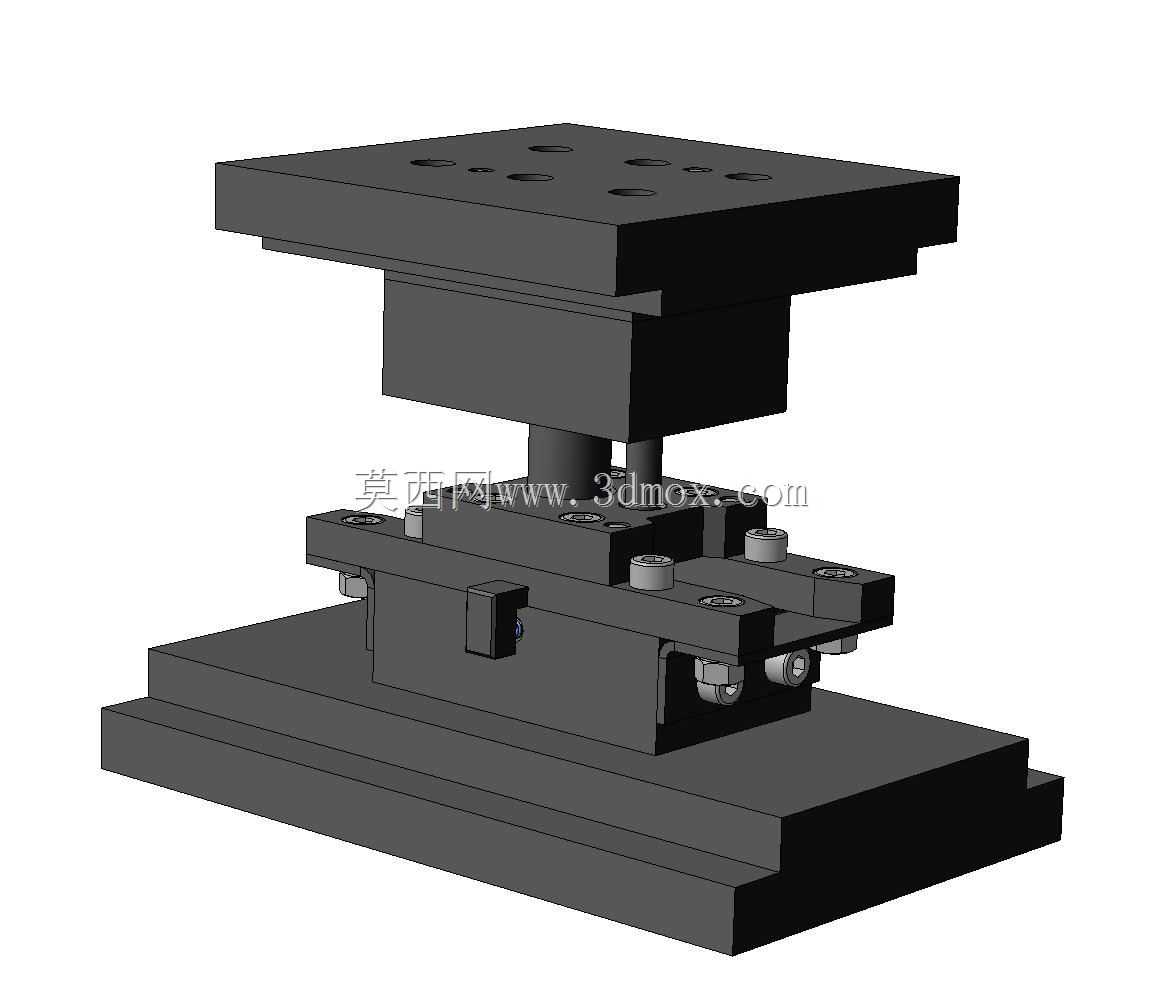

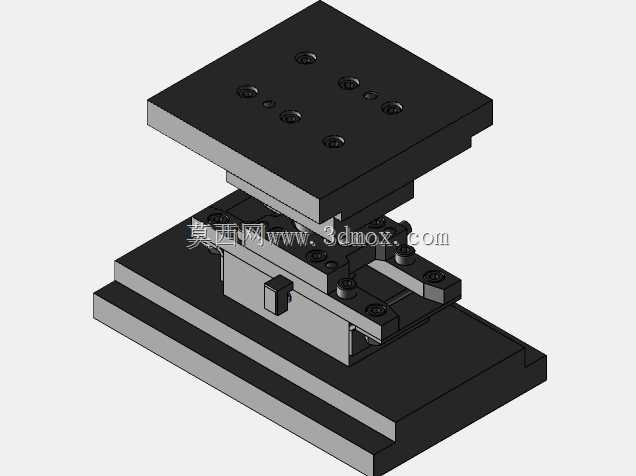

精密可调式冲压定位工装台结构

在冲压加工产线的工位布局中，这类带多向调节能力的工装台主要承担小型冲压工序的工件承载与定位功能，常见于五金小件冲裁、端子压合、薄材冲孔这类对工位重复定位精度有较高要求的加工场景，区别于固定式工装台，它能在不拆解基座的前提下完成上部工位的XY平面微调与Z向高度适配，适配不同模高的冲压机头安装需求。从结构设计逻辑来看，下部采用双层叠装的滑台结构，通过侧面的微调螺钉驱动滑台沿导轨做微米级位移，滑台配合面做了刮研处理保证移动平顺无卡滞，锁紧结构采用侧压块设计，调整到位后可通过内六角螺钉锁死滑台位置，避免冲压过程中受冲击力产生位移偏移。上部承载台做了阵列排布的安装螺纹孔，可直接通过螺栓固定冲压下模、工件定位治具或者检测传感器，不需要额外打孔适配，能大幅缩短换型调试的时间。基座部分采用加厚铸铁材质，底部做了平整的安装基面，可通过T型螺栓固定在冲床工作台面或者独立机架上，整体安装边界控制紧凑，不会占用过多工位空间，适合在多工位排布的连续冲压产线中密集布置。设计时特意将调节机构的操作端布置在工装台的侧前方，操作人员站在工位正面就能完成所有调节与锁紧操作，不需要探身到工装下方操作，能有效降低调试过程中的安全风险。滑台的移动行程控制在小范围内，刚好覆盖同系列小型工件的换型调整需求，避免大行程滑台带来的结构刚性下降问题，承载台与下部调节机构之间设置了缓冲垫，可吸收冲压过程中的部分冲击振动，延长调节机构的使用寿命。这类工装台不需要配套复杂的动力源，纯机械结构的设计维护成本极低，日常只需要定期给导轨接触面加注润滑脂就能保证长期稳定运行，在小批量多品种的冲压加工场景中，能替代多套专用固定工装，减少工装存放的空间占用与制造成本。
