VR6发动机适配冷却液出口密封法兰

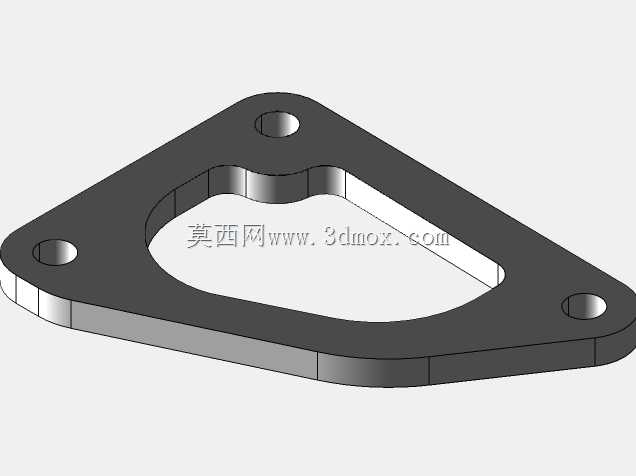

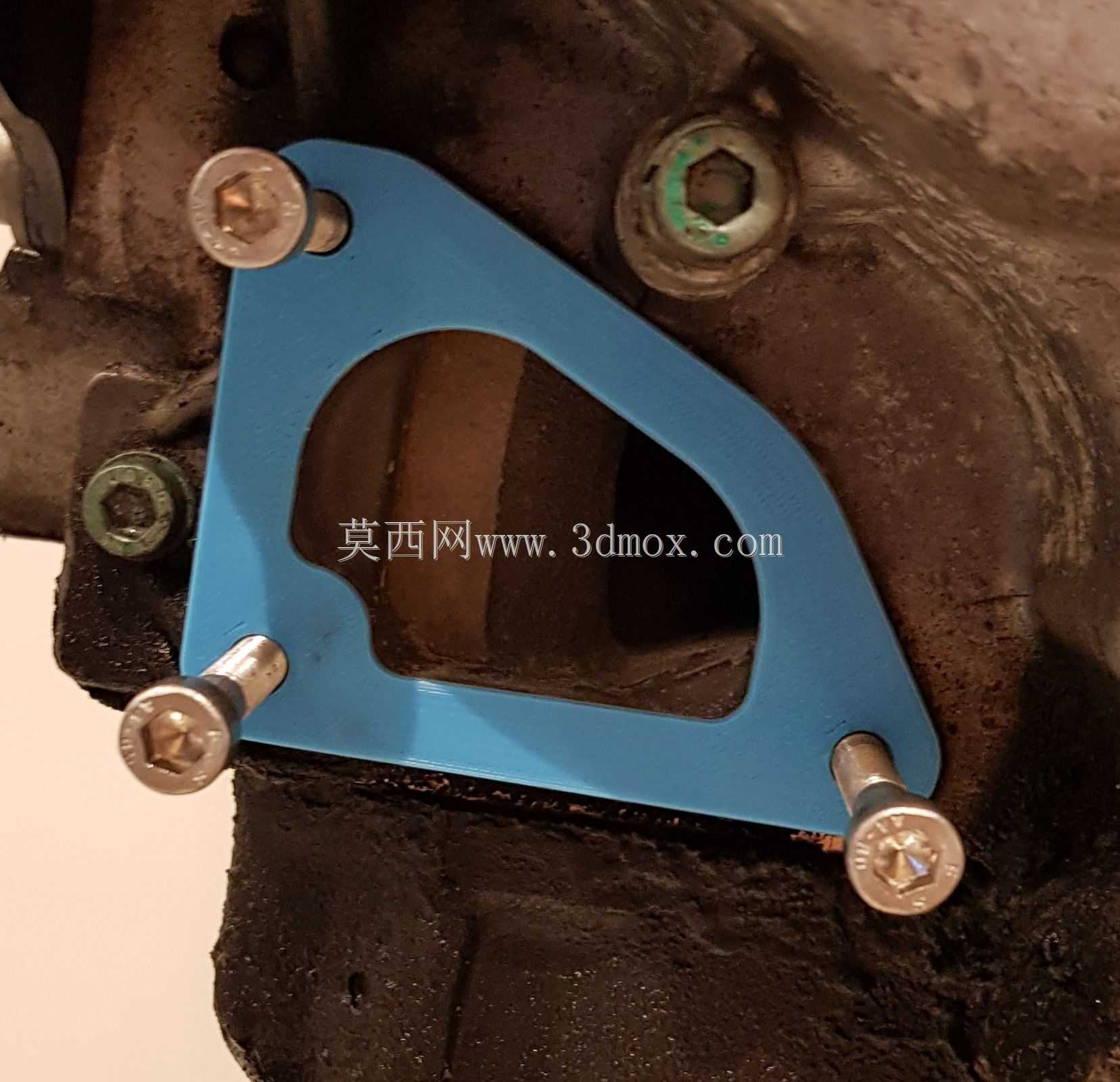

在VR6系列动力单元的改装与非传统应用场景中，冷却系统的密封可靠性直接决定整机运行稳定性，这款冷却液出口法兰正是针对该类工况开发的适配连接件。从实际装车适配逻辑来看，VR6机型因V型小夹角的紧凑布局，冷却液出口位置周边安装空间局促，周边分布有缸盖固定螺栓、线束固定点以及进气歧管安装位，常规通用法兰往往会出现安装干涉、密封面贴合度不足的问题，这款法兰在轮廓设计阶段就完全参照2.8 24v BDE机型的缸盖出口端面轮廓做了随形处理，三个安装孔位完全对应缸盖原厂螺栓点位，安装时无需额外扩孔或改动周边部件，直接替换原有密封结构即可完成装配。法兰整体厚度设定为5mm，这个厚度参数是经过多轮适配验证得出的最优值：厚度过薄会导致安装螺栓拧紧后法兰出现翘曲变形，密封面压合不均引发冷却液渗漏；厚度过大则会挤占出口与外接管路的对接空间，导致管路接头安装不到位，甚至与周边的发动机附件产生运动干涉。法兰中部的流通开孔完全匹配缸盖水套出口的通流截面，不会出现通流面积缩减导致的冷却液循环阻力上升问题，避免影响冷却系统的散热效率，保证发动机在高负荷工况下冷却液循环顺畅，不会出现局部过热的问题。密封面采用平面度公差严格控制的整面加工设计，安装时配合对应规格的密封垫片，可在发动机长期运行的振动、温度交变工况下保持稳定的密封性能，不会因冷热循环出现密封垫压溃失效、渗漏冷却液的问题。除了适配原厂规格的BDE机型外，这款法兰的轮廓预留了小幅的修配余量，针对其他同系列VR6机型的冷却出口改装需求，设计人员可根据实际缸盖端面尺寸对法兰外轮廓做少量修磨调整，即可完成跨机型适配，无需从零开始测绘建模，大幅缩短改装设计周期。法兰的安装孔采用沉头设计，适配内六角圆柱头螺栓安装，螺栓拧紧后头部完全沉入法兰沉孔内，不会突出法兰表面，避免与外接管路、周边附件产生刮碰，同时沉孔结构可保证螺栓压紧力垂直作用于法兰密封面，压紧力分布更均匀，进一步提升密封可靠性。在三维建模过程中，设计人员完全还原了法兰的实际安装边界条件，所有安装点位的相对位置、轮廓避让尺寸都与实际装车状态一致，设计人员可直接基于该模型开展冷却管路的走向布置、周边附件的布局优化工作，无需反复核对实车安装尺寸，减少设计阶段的反复验证工作量，提升动力改装项目的推进效率。
