施耐德NSX630四极塑壳断路器结构模型

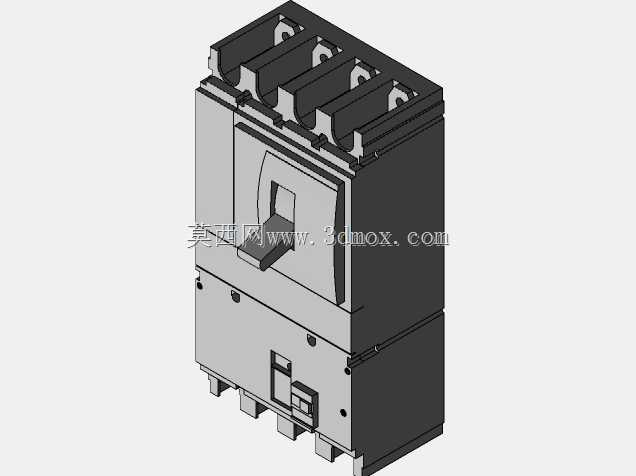

这款塑壳断路器模型还原的是额定电流630A等级的四极配电保护器件，日常主要应用在低压配电系统的进线端、大容量负载出线回路中，承担过载长延时保护、短路瞬时保护、隔离分断的核心作用，常见于工业厂房低压柜、商业综合体配电间、数据中心列头柜这类对供电可靠性要求较高的场景，四极结构可同时分断三相相线与中性线，能有效避免中性线带电带来的检修安全隐患，适配TT、TN-S等需要断开中性线的接地系统。从结构设计来看，模型完整复现了产品的分层布局：上部是四组独立的进线接线端子，每组端子预留了标准的螺栓紧固空间，端子间设置了相间绝缘隔弧板，避免大电流分断时的弧光短路；中部是操作机构与脱扣器腔体，操作手柄的行程角度、分合闸位置标识都和实物一致，手柄周边的防护裙边结构也做了还原，可防止操作时误触带电部位；下部是出线接线端与安装卡扣结构，侧面预留了辅助触头、分励脱扣器的扩展安装位，方便后期拓展远程分闸、信号反馈功能。安装边界上，模型还原的产品采用标准导轨加螺栓固定的兼容安装方式，背部的安装卡槽尺寸适配行业通用的35mm标准导轨，同时预留了四个M6螺栓固定孔，在大电流振动场景下可通过螺栓加固，避免导轨卡接松脱；外形的宽度、深度、高度尺寸完全参照实物比例，接线端子的接线空间可容纳最大240平方毫米的铜电缆，端子螺栓的紧固操作空间预留充足，不会出现接线时工具无法伸入的问题。建模过程中对产品的细节做了精准还原，比如灭弧室的外部格栅结构、壳体的散热筋布局、操作手柄的防滑纹理都有体现，结构件之间的装配间隙符合实际生产的公差要求，没有出现干涉错位的问题，可直接用于配电设备的布局干涉检查、配电柜体的三维布线模拟，也能作为低压电器教学演示的直观模型，帮助设计人员提前确认柜体内部的器件排布间距、走线弯曲半径，避免实际装配时出现器件碰撞、接线空间不足的问题。
