65mm规格泵用机械密封组件结构设计

这套65mm规格的机械密封结构，主要适配轴径65mm的离心泵、化工流程泵等旋转流体输送设备，在泵类设备运行时承担轴端动密封职能，阻断泵腔内输送介质沿旋转轴与泵壳间隙向外泄漏，同时避免外界杂质进入泵腔污染输送介质。从实际工程应用来看，这类密封组件常被用在给排水、化工介质输送、暖通循环水等工况的泵组上，相比传统填料密封，它的泄漏量更低、摩擦功耗更小，对轴的磨损程度更轻，能有效延长泵组连续运行周期，减少运维拆换频次。

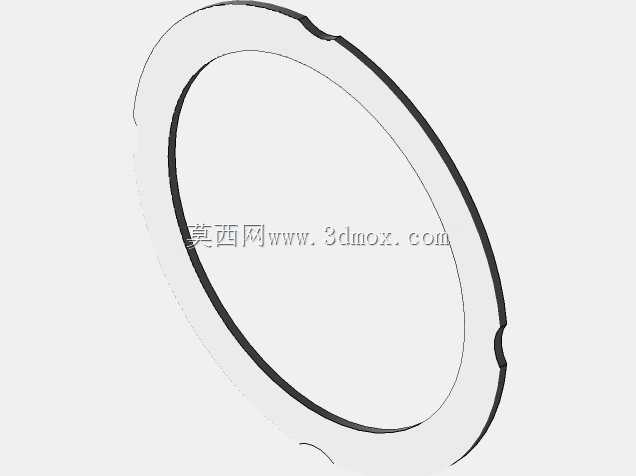

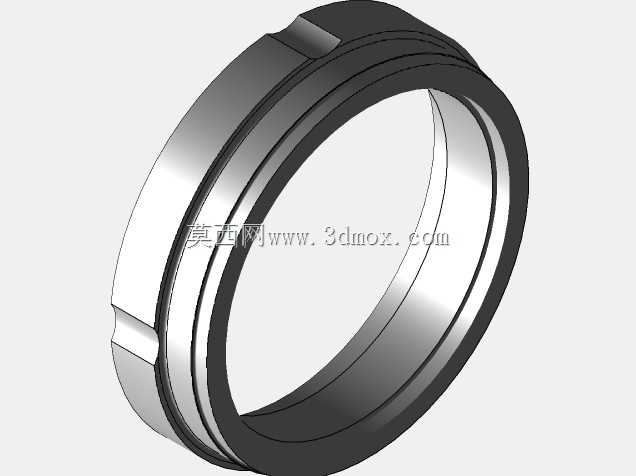

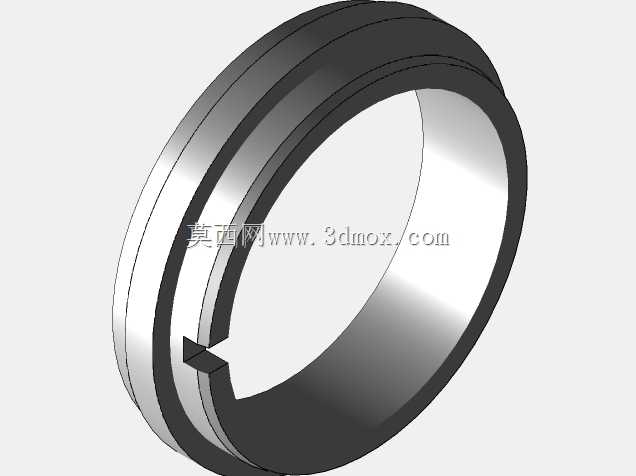

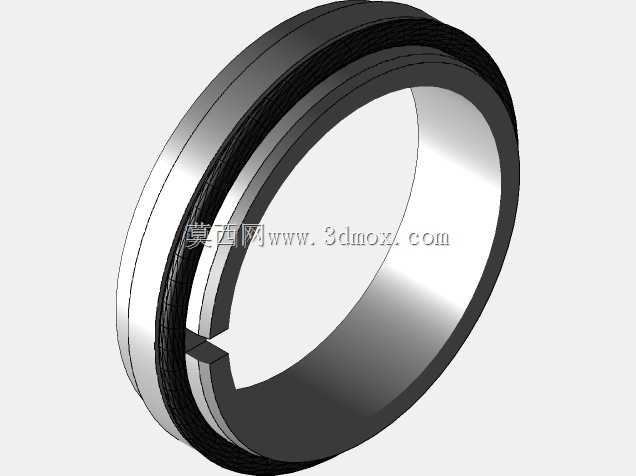

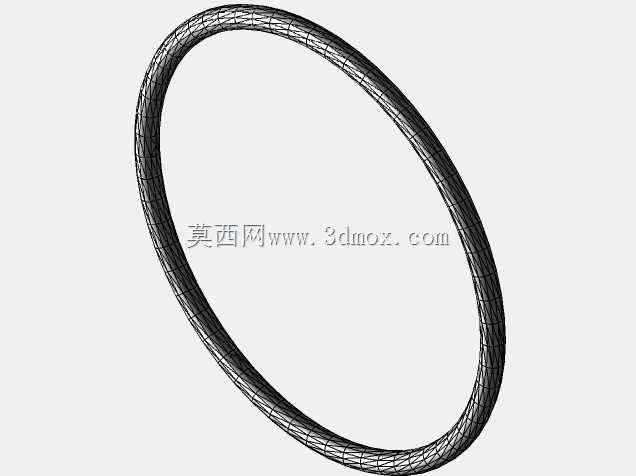

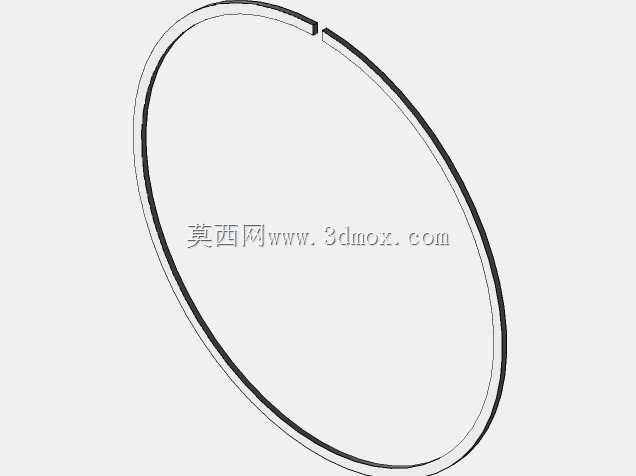

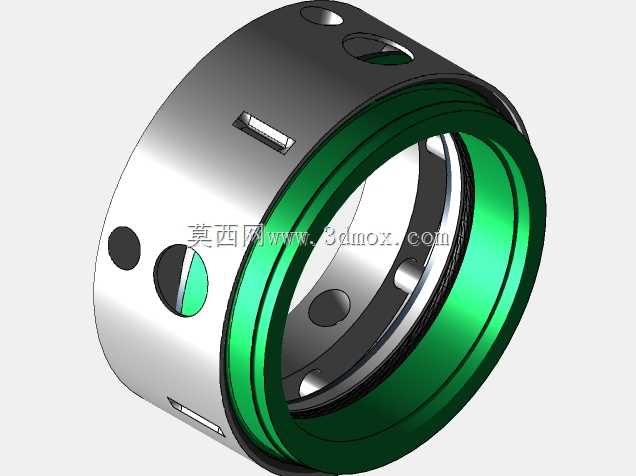

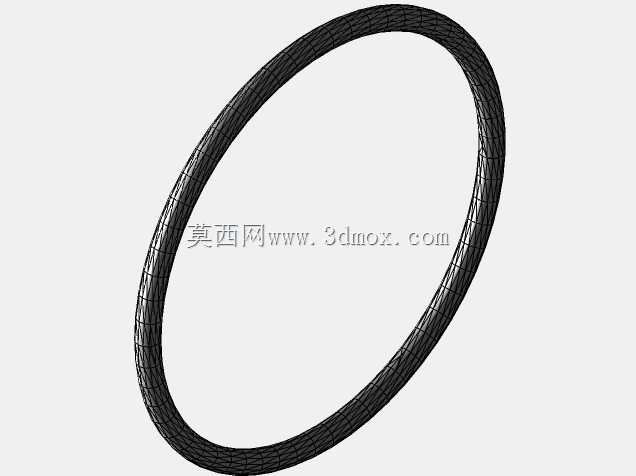

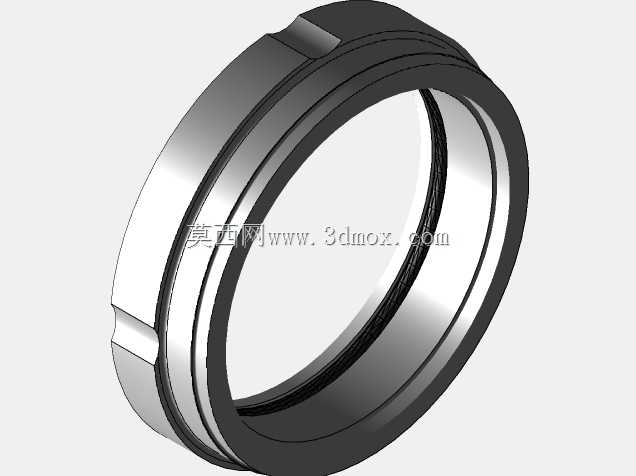

整套密封的结构拆分逻辑完全围绕动密封的核心需求设计，旋转部分随泵轴同步转动，静止部分固定在泵壳端盖位置，两者的贴合端面是密封核心工作面。其中旋转侧的动环采用硬质耐磨材质，静止侧的静环匹配对应耐磨材质，两者端面在弹簧预紧力作用下保持紧密贴合，运行时端面间形成极薄的液膜，既起到润滑减磨作用，又能实现介质密封。辅助密封的O型圈、密封环分别填充在动环与轴、静环与端盖的配合间隙处，阻断这些静配合面的泄漏路径；弹簧提供持续的轴向预紧力，补偿端面磨损、轴系窜动带来的贴合间隙变化，推力垫圈、卡簧则承担轴向定位职能，限制整套组件在轴上的轴向窜动范围，避免运行中组件移位失效。

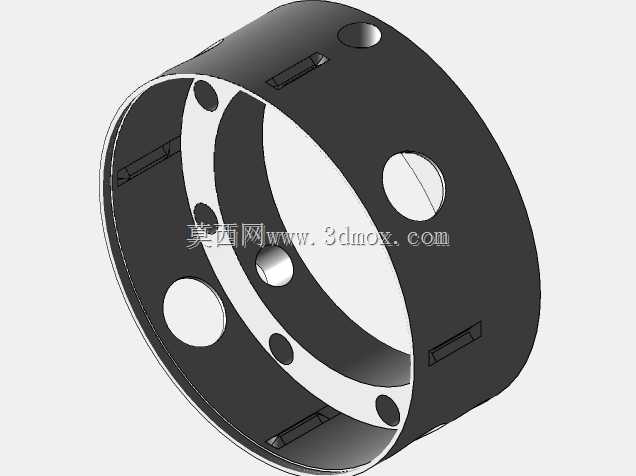

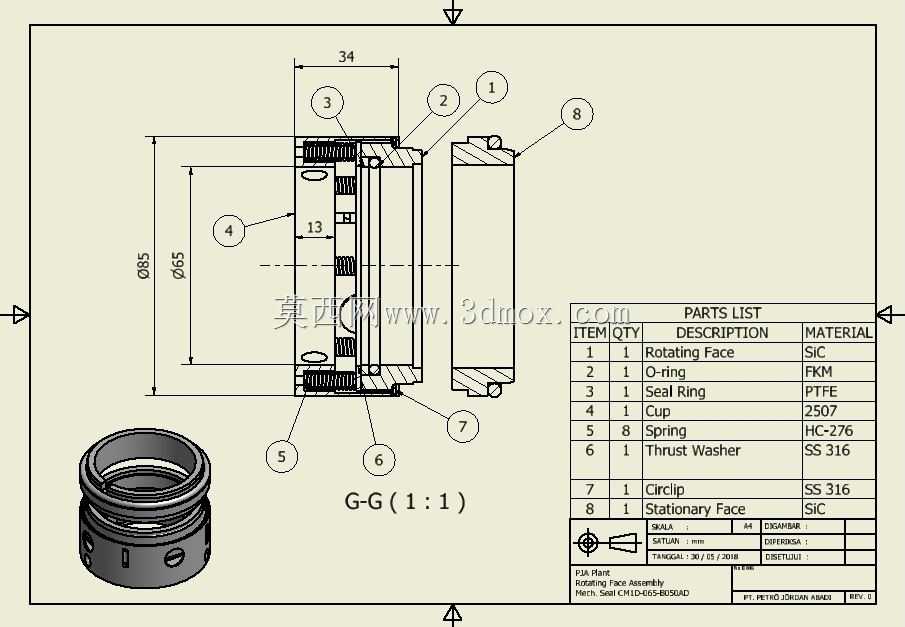

从安装边界尺寸来看，这套密封适配的轴径为65mm，密封组件的轴向安装总长度为34mm，静环部分的外径尺寸为85mm，安装时需要在泵端盖位置预留对应尺寸的安装腔，腔体内径需匹配静环外径公差，轴上安装位置的表面粗糙度需满足密封件安装要求，避免划伤辅助密封圈导致泄漏。设计时特意将弹簧等弹性元件布置在介质侧之外的结构腔体内，减少介质中的杂质、颗粒物卡滞弹簧的风险，提升密封在含少量杂质介质工况下的适应性；各零件的配合公差经过匹配，动环与轴的配合采用间隙配合，保证动环能在轴上做微小轴向浮动，自动补偿端面磨损与轴系跳动，静环与端盖的配合也预留适当间隙，允许静环做微小径向调整，适配轴系的少量径向偏摆，避免端面偏磨导致密封提前失效。

整套结构的零件数量精简，没有冗余设计，拆换时只需松开轴上的卡簧定位结构，即可依次取出各密封零件，现场运维更换无需复杂专用工具，适配多数常规工业泵的密封腔安装尺寸，能直接替换同规格的老旧密封组件，无需对泵体结构做额外改造。
