0.5mm不锈钢U型标签固定支架

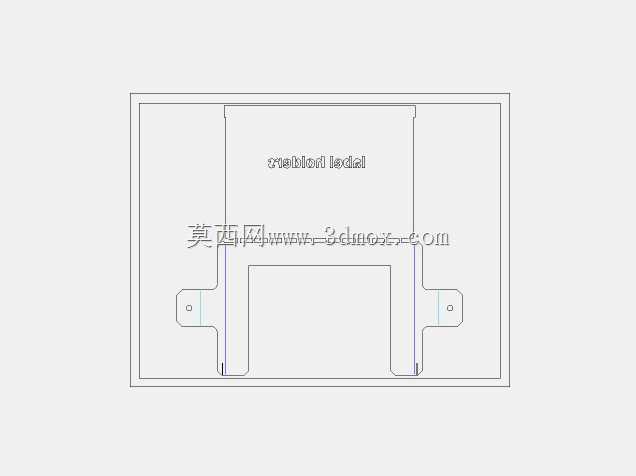

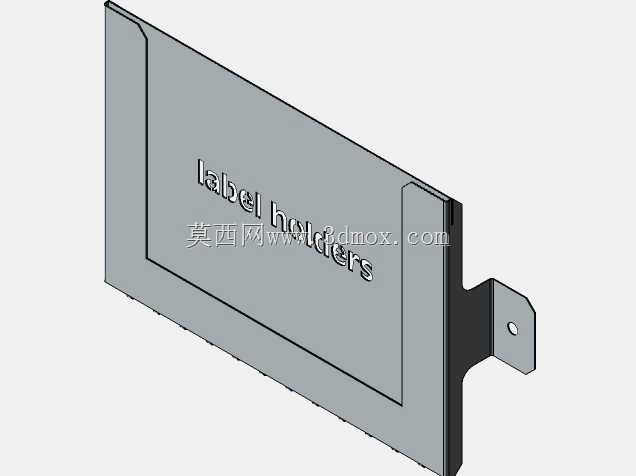

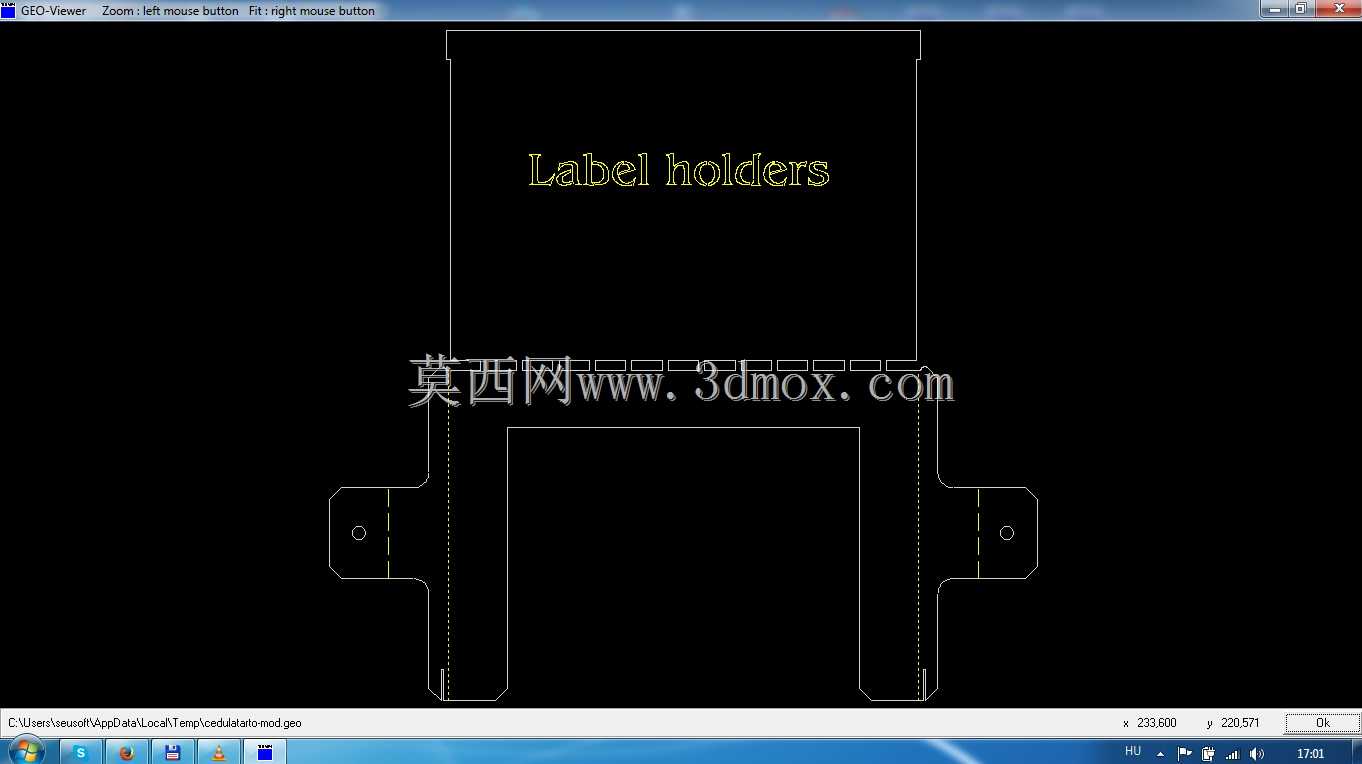

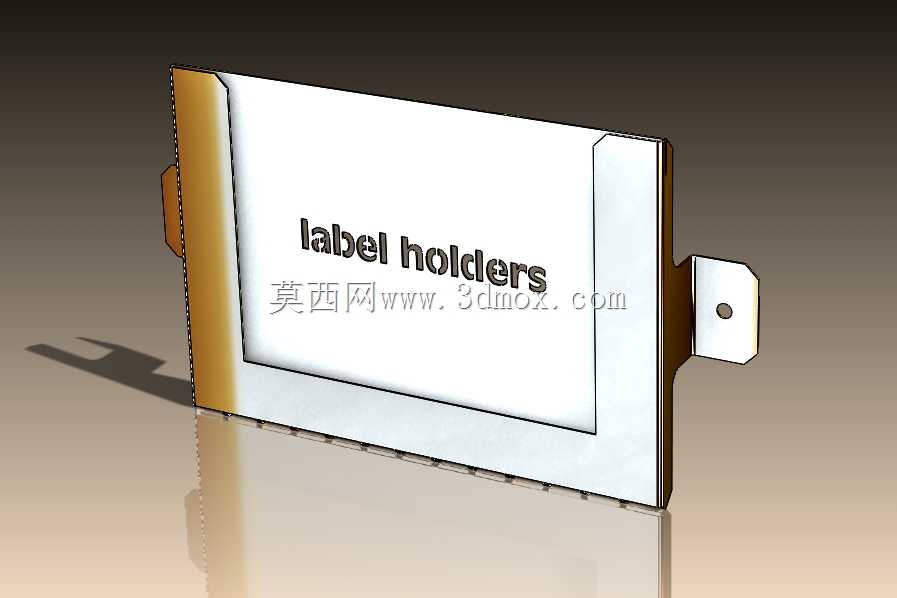

日常生产现场的物料周转、仓储货架排布、设备工位标识环节，经常需要在各类箱体、料架、工位旁固定信息标签，这类标签固定件看似不起眼，却直接影响现场目视化管理的效率，这款0.5mm厚度不锈钢材质的U型标签支架，就是针对这类场景设计的实用固定构件。从结构设计来看，整体采用U型折边构型，主体承托面为平整矩形区域，预留足够的标签插装空间，侧边折边既形成了标签插装的导向滑槽，也靠折边结构提升了薄钢板的整体刚性，避免0.5mm板材在使用中出现弯折变形。支架单侧延伸出带安装孔的固定耳片，安装孔位做了适配常规自攻螺丝、抽芯铆钉的孔径设计，安装时不需要额外做复杂的适配加工，直接通过紧固件就能把支架固定在箱体侧壁、货架立柱、设备机架的平整安装面上，安装边界适配绝大多数工业现场的常见安装基面，不会因为基面的小幅不平整出现安装翘边的问题。设计时特意将板材厚度选定为0.5mm，既保证了支架自身的结构强度，在日常磕碰、标签插拔过程中不会出现塑性变形，也控制了整体重量，不会给安装基面带来额外的负载压力，同时不锈钢材质本身具备不错的防锈耐刮性能，在车间多尘、偶尔有切削液飞溅的环境下也能长期使用，不会因为锈蚀导致标签插拔卡滞或者表面锈迹污染标签。支架的U型槽开口尺寸经过适配，能兼容常规厚度的铜版纸标签、塑封卡片、PVC标识牌的插装，插装后标签正面完全外露，没有多余结构遮挡标识内容，更换标签时只需要从滑槽中抽出旧标签插入新标签即可，不需要拆卸支架本身，日常维护效率很高。从实际使用场景出发，这类支架除了用在仓储料箱、周转盒上做物料信息标识固定，也可以适配在生产线旁的工位器具上做工位编号、作业指导书卡片的固定，甚至在设备运维场景中，也能用来固定设备点检信息卡、管路流向标识牌，结构简单但适配性很强。建模过程中对折边处的折弯圆角做了符合钣金加工工艺的设定，没有出现工艺无法实现的锐角折边，固定耳片与主体的连接位置做了圆弧过渡，避免应力集中导致耳片在安装受力时断裂，整体结构完全符合常规钣金冲压、折弯的加工要求，不需要开特殊模具就能批量加工生产，加工成本可控，适合各类工业现场的目视化标识配套使用。
