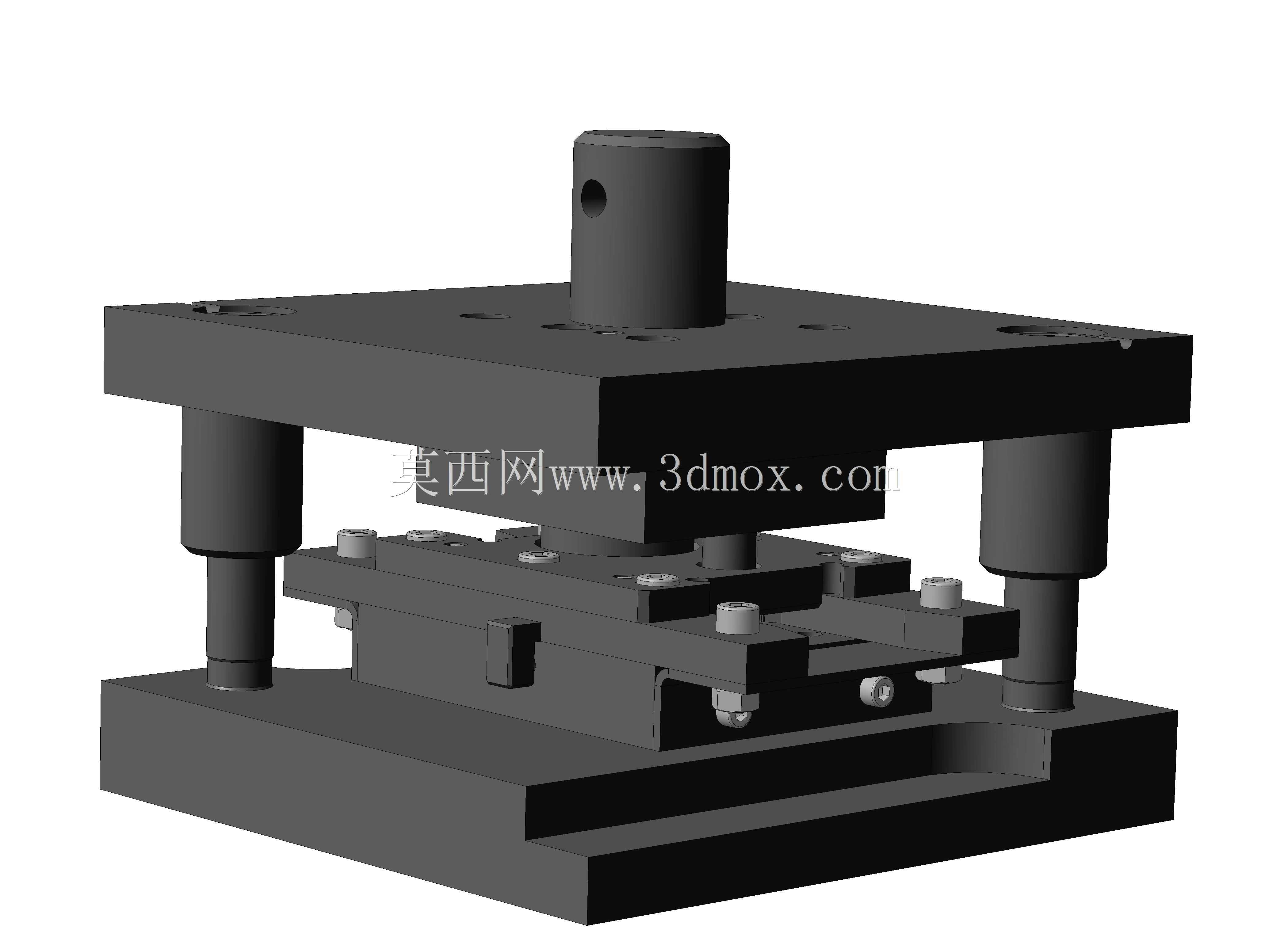

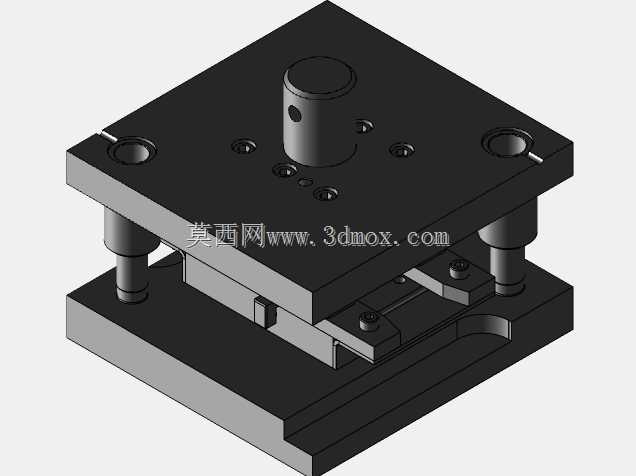

导柱式正装连续冲压成型模具结构

这套冲压成型结构在中小尺寸五金件批量冲压加工场景中适配性极强，日常多用于电子接插件、小型家电五金支架、汽车通用小冲压件的连续冲制成型工序，安装在普通开式压力机滑块与工作台面之间即可完成对应工序作业。整套结构采用标准后侧导柱模架做承载基础，上下模座选用45号钢调质处理，导柱导套配合间隙控制在H6/h5精度区间，合模过程中可自动校正上下模对位偏差，避免长期冲压作业中出现啃模、冲头崩损的问题，模座上预留的模柄安装位与压力机滑块柄孔匹配，安装时无需额外做转接法兰，直接锁紧即可完成固定。上模部分除了固定凸模的上夹板、卸料弹性组件外，还在对应工位设置了导正销结构，送料过程中可对条料位置做精定位，将送料步距误差控制在0.02mm以内，保证每一次冲压的成型尺寸一致性；卸料板采用弹性卸料设计，内置矩形弹簧提供卸料力，冲压完成后可将箍在凸模上的条料平稳脱出，不会带起工件造成送料错位。下模部分集成了凹模板、导料板、定位挡料块以及成品件顶出结构，导料板的间距可根据条料宽度做微调，适配不同宽度的卷料或条料送进，挡料块初始位置可根据冲压步距做前后调整，首件试冲时快速校准送料位置，下模座开设的漏料孔与凹模型腔出料口对齐，冲裁下的废料可直接顺着漏料孔落入压力机下方的废料收集槽，无需人工频繁清理模面。整套结构的闭合高度、安装孔位均按照通用开式压力机的参数区间设计，安装边界可适配台面尺寸在400mm*600mm以上的普通冲压设备，无需对设备做额外改造。设计过程中充分考虑了冲压作业的受力平衡，所有工作组件的压力中心与模柄中心、压力机滑块中心完全重合，避免长期偏载造成的导柱磨损、滑块导轨拉伤问题；上下模的连接螺丝、定位销均按照等强度原则排布，合模时各工位受力均匀，不会出现局部应力集中造成的模板开裂问题。日常维护时只需定期给导柱导套加注润滑脂，检查弹性卸料组件的弹簧预紧力即可，易损的凸模、凹模镶块采用快换式结构，出现磨损崩损时无需拆解整套模架，松开对应锁紧螺丝即可快速更换镶块，大幅减少停机维护时间，适配中小批量五金件的连续冲压生产需求，可稳定完成冲裁、弯曲、浅拉伸等多道冲压工序的连续作业，成型工件的尺寸精度可稳定达到IT10级以上，满足常规五金冲压件的精度要求。
