Juki贴片机503型吸嘴结构设计

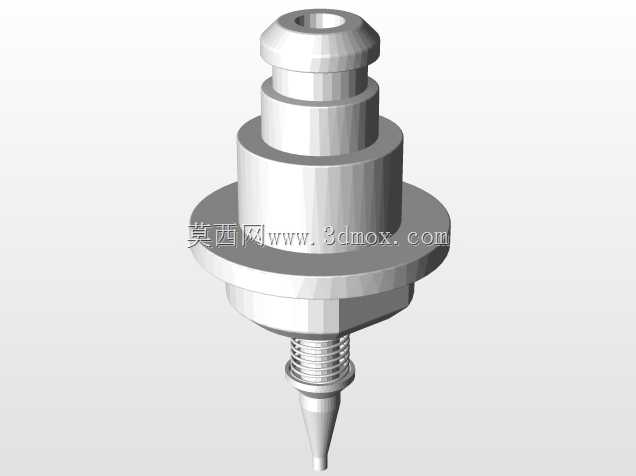

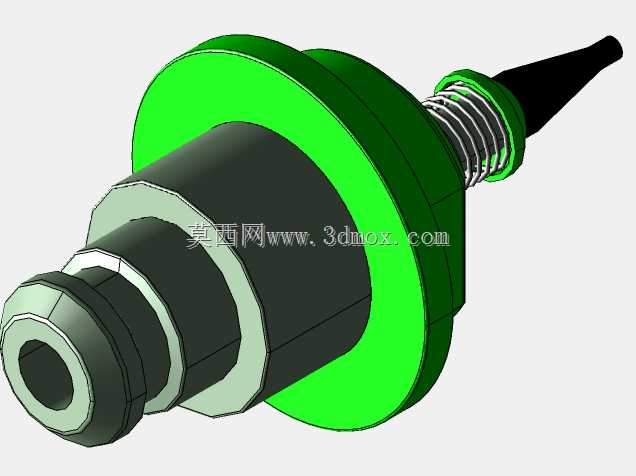

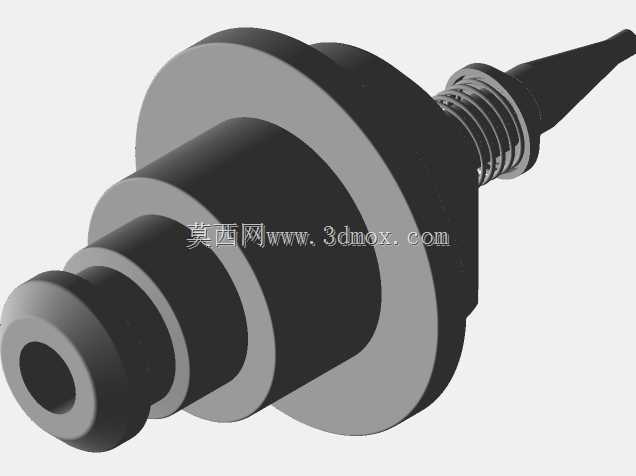

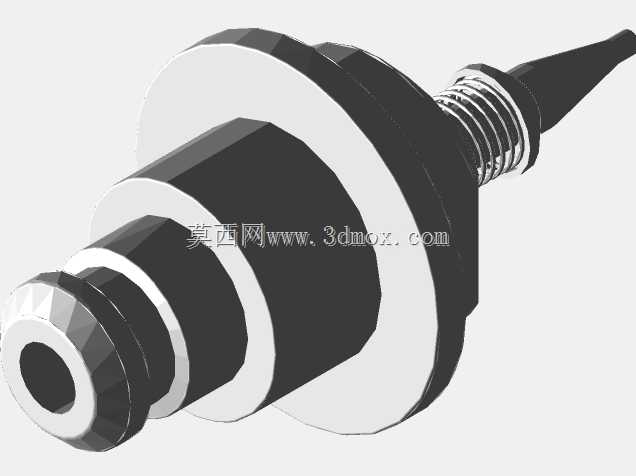

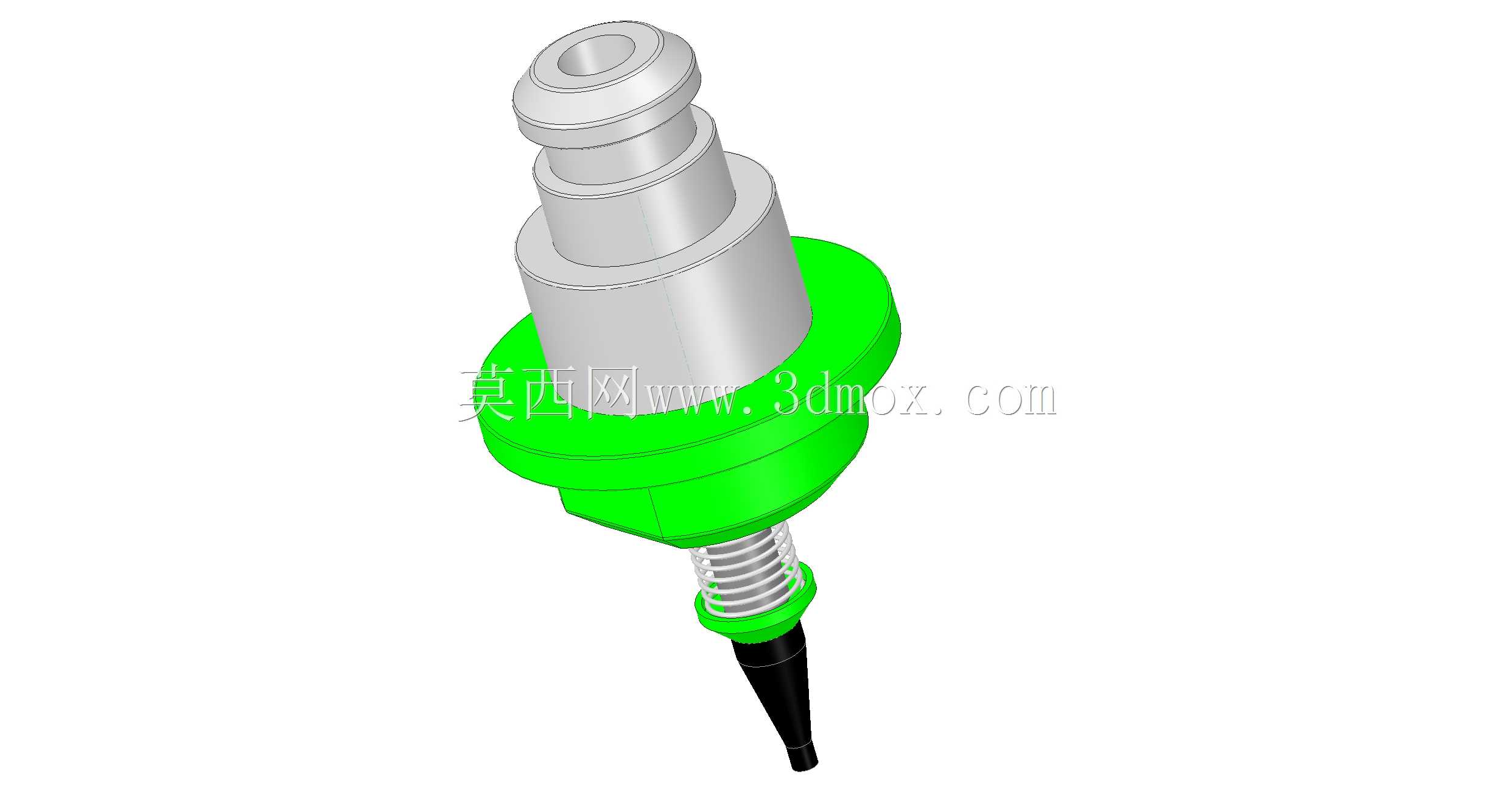

这款吸嘴是SMT表面贴装生产线中Juki系列贴片机的核心取料执行部件，主要应用于高速贴装工位的元器件拾取与贴装作业，承担着从供料器位置吸取0402、0603等规格小型片式元器件，再精准转运至PCB对应焊盘位置完成贴放的核心功能，是保障贴装精度与生产良率的关键易损配件。从结构设计来看，整体采用阶梯轴式同轴布局，尾部的锥状接头为设备安装端，加工有适配贴片机主轴安装位的定位台阶，安装时可直接插入贴片机头部的吸杆接口，依靠锥面配合实现气路密封与周向定位，无需额外紧固件即可完成快速拆装，适配产线快速换型的作业需求。中部的大直径凸缘为限位结构，安装到位后凸缘端面与吸杆端面贴合，可精准控制吸嘴的伸出长度，避免吸嘴下压行程过大损伤元器件或PCB板面，凸缘外侧做了倒角处理，减少安装过程中与设备内壁的剐蹭。前端的细颈段内置了缓冲弹簧结构，当吸嘴接触元器件表面时，弹簧可提供1-2mm的压缩缓冲行程，抵消贴装头下压的位置误差，防止刚性接触压裂陶瓷类、玻璃类脆性元器件，同时保证吸嘴端面与元器件表面完全贴合，形成稳定的负压腔。最前端的吸嘴头采用小直径锥面收口设计，端面做了镜面抛光处理，可与元器件上表面形成可靠密封，负压气路沿吸嘴中心通孔贯通，工作时设备提供稳定负压即可牢牢吸持元器件，移动过程中不会出现偏移、掉料的情况。从安装边界来看，整体最大外径为中部凸缘尺寸，安装时需保证吸嘴与贴片机吸杆的同轴度误差在0.02mm以内，避免高速旋转取料时出现偏摆，影响取料精度；中心通孔的直径适配503型号对应的元器件尺寸范围，不会因通孔过大导致吸力分散，也不会因通孔过小造成负压不足。日常使用中，该结构的吸嘴可直接兼容Juki对应系列高速贴片机的安装位，无需对设备进行改造，更换时仅需拔出旧吸嘴插入新吸嘴即可完成换型，大幅缩短产线停机时间；弹簧的预紧力经过匹配设计，既可以提供足够的缓冲行程，也不会因弹力过大导致贴装压力不足，保障贴装时元器件与焊膏的充分接触。
