VGA接口迷你投影设备光学驱动模组

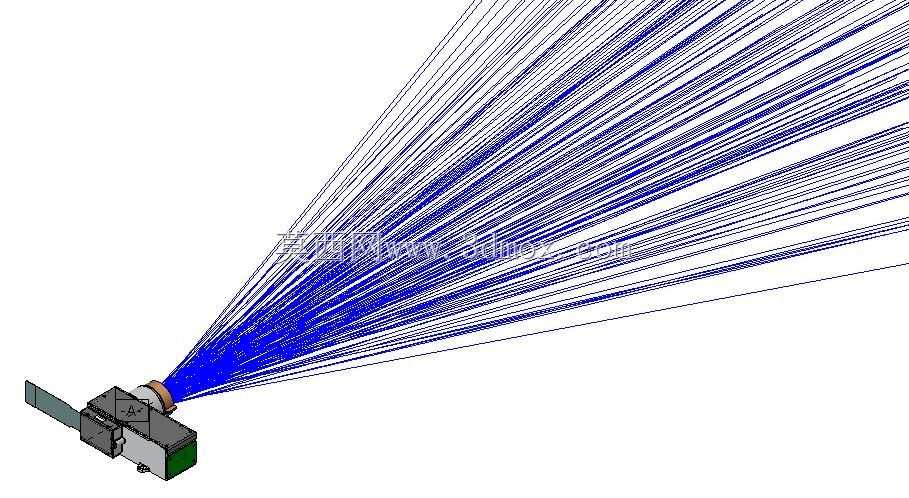

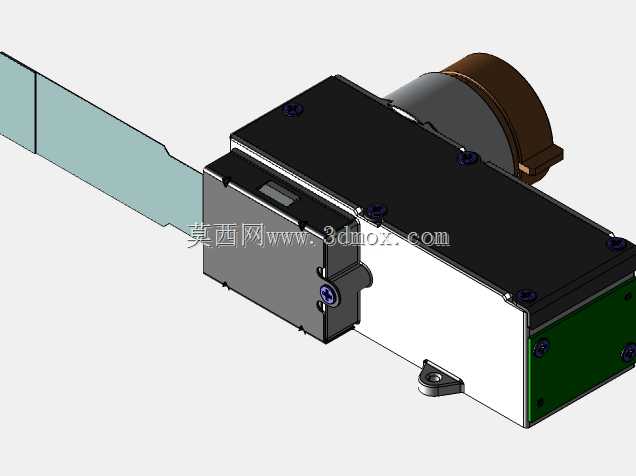

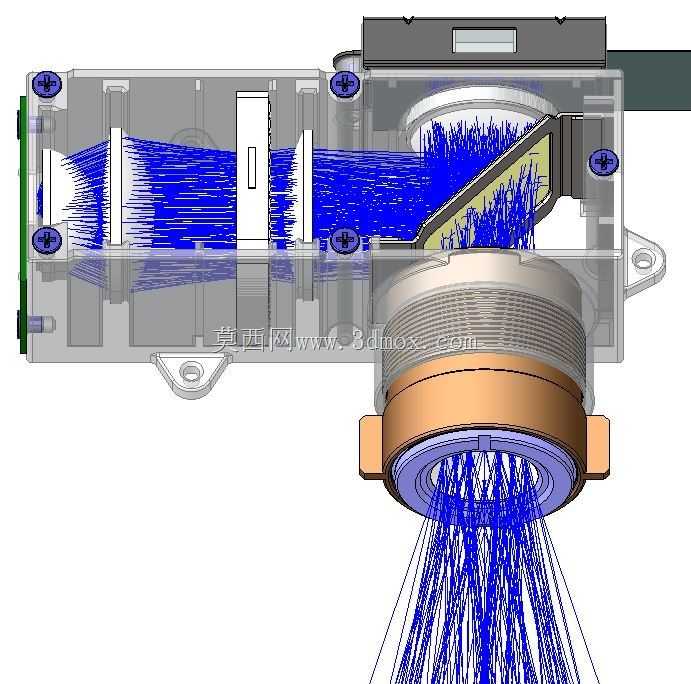

这套光学模组主要面向便携类VGA接口投影设备开发，适配小型化移动投影、嵌入式工业投影检测、桌面微型演示设备等场景，可直接集成进终端产品的机身内部，承担投影光路的整合、成像光线的调校输出核心功能。从结构设计来看，模组采用分层堆叠的布局思路，将光路折射组件、成像调节部件、光源适配接口整合在一体化壳体内，黑色上盖承担遮光与结构防护作用，避免杂散光进入光路影响成像对比度，侧部的金属固定位预留了标准安装孔位，可直接通过螺丝锁附在终端设备的内部安装支架上，不需要额外设计转接固定结构，能有效缩短终端产品的开发周期。

设计过程中优先控制了模组的整体外轮廓尺寸，横向延伸的柔性排线出线方向做了侧向避让，不会和终端内部的其他电路板、散热组件产生空间干涉，安装边界清晰，结构工程师在做整机堆叠时可以直接套用该模组的占位尺寸完成前期布局。尾部的棕色筒状结构为镜头调焦配合位，可适配不同焦距的定焦投影镜头，满足不同投射距离的使用需求，侧部的调节旋钮预留了手动调焦的操作空间，即使在整机装配完成后，也可以通过机身预留的操作孔完成焦距微调，不需要拆解整机外壳。

模组的壳体结合处做了错位止口设计，既能阻挡环境中的粉尘进入光路内部污染镜片，也能避免内部光线从壳体缝隙漏出形成杂光，底部的绿色端板为电路对接端，预留了和驱动板对接的接插位置，接线时不需要额外飞线，能提升整机装配的效率。在实际应用中，该模组可直接匹配VGA信号输入的驱动方案，不需要额外做信号转接，适配传统工控设备、老式电脑主机的VGA输出接口，可用于工业设备的状态信息投影展示、小型会议桌面内容演示、便携户外投影等场景，结构上的紧凑设计让终端产品可以做到更小的机身尺寸，兼顾散热空间与安装便利性，所有受力安装位都做了局部加厚处理，能承受整机装配、日常移动过程中的振动冲击，不会出现光路偏移、镜片移位的问题，保证长期使用的成像稳定性。
