APS6384S V2外转子无刷动力电机结构

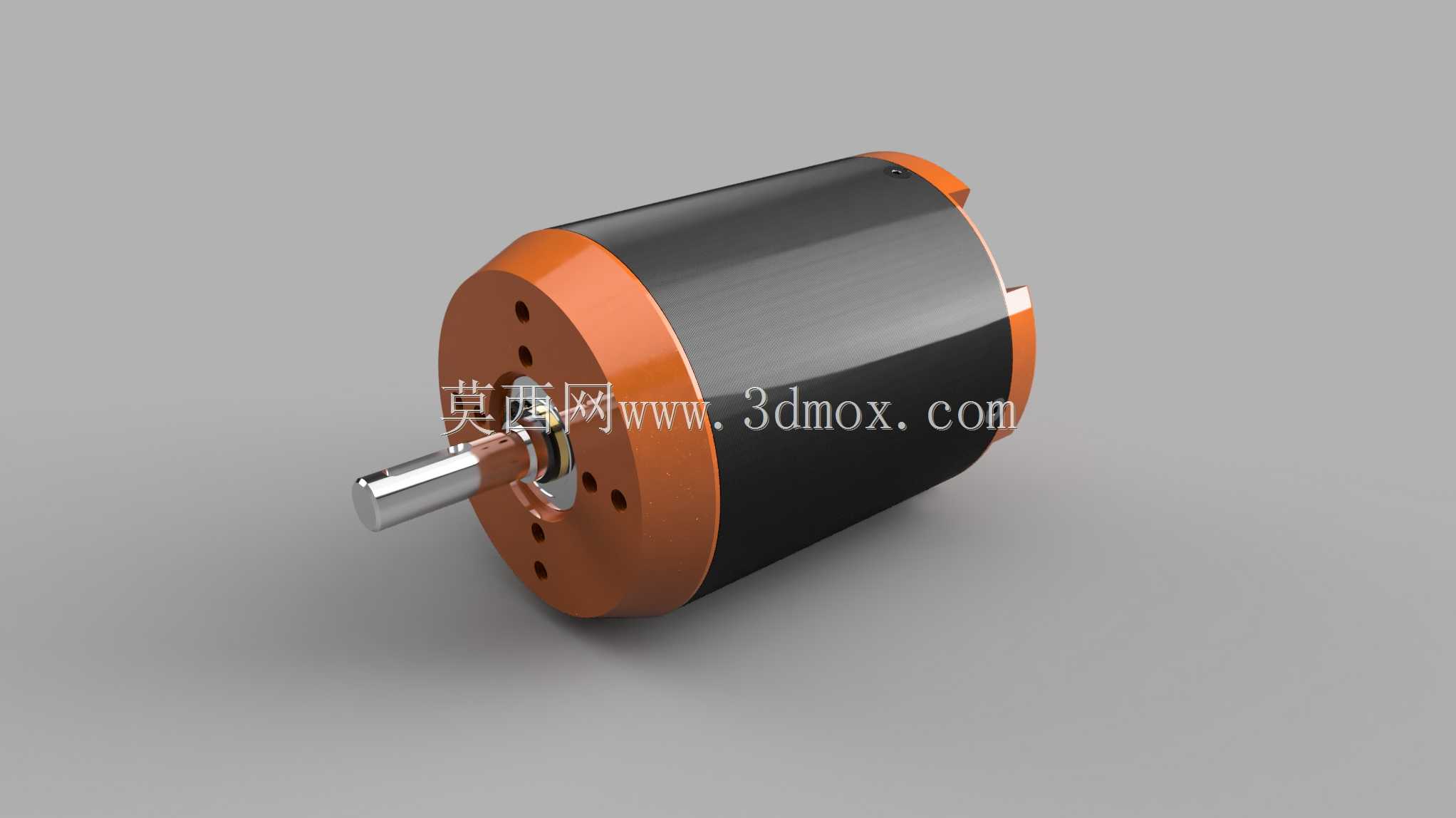

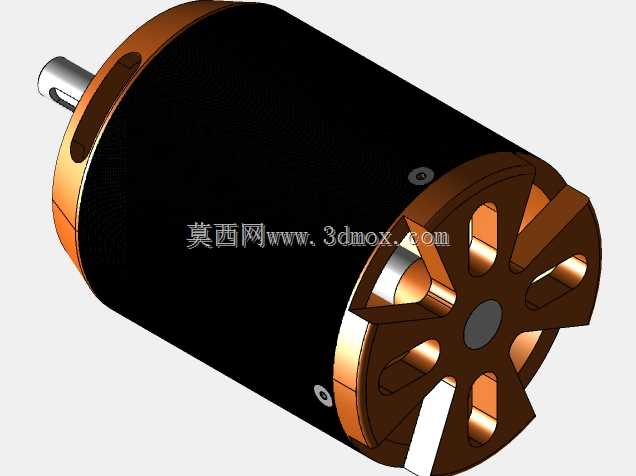

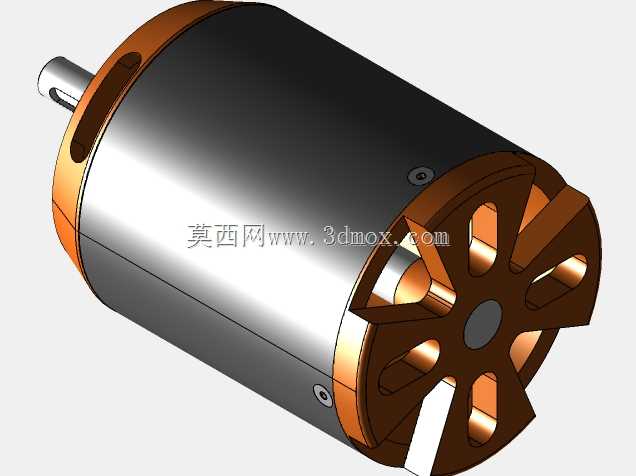

这款外转子无刷动力部件，在小型电动载具、航模、小型自动化执行机构的选型中属于常见的高功率密度方案，区别于传统有刷结构，其取消了物理换向碳刷结构，运行过程中不存在碳刷磨损带来的维护需求，也能避免换向火花带来的电磁干扰问题，适合对运行稳定性、连续工作时长有要求的小型动力场景。从结构设计逻辑来看，外转子的布局将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，这种设计能在相同的外径尺寸下获得更大的扭矩输出力臂，低速段扭矩表现优于同规格内转子无刷结构，不需要搭配大减速比的减速组就能直接驱动负载，能有效缩减整套动力系统的安装空间，降低传动结构带来的效率损耗。输出轴采用单出轴台阶轴设计，轴端预留了平位安装结构，配套的端盖法兰上均匀分布了多个安装孔位，安装时可以直接通过螺栓将电机主体固定在设备的安装基座上，不需要额外设计定制转接支架，能适配多数小型电动设备的安装边界。外壳部分采用金属机壳搭配两端橙色端盖的结构，旋转的外转子外壳本身就能在转动过程中带动空气流动，带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续工作的散热需求，在密闭性要求不高的开放式安装场景下，连续额定负载运行时的绕组温升能控制在合理区间，避免高温退磁影响动力输出。在实际选型适配时，需要注意输出轴的径向跳动公差，搭配负载连接件时要保证同轴度，避免额外的径向力作用在输出轴轴承上，缩短轴承的使用寿命；定子绕组的出线端从尾部端盖引出，接线时需要注意三相线的相序匹配，搭配对应的无刷电调才能实现平稳的转向与转速控制。这类无刷动力结构常被用在电动滑板、小型航模、便携电动工具、小型服务机器人的行走驱动单元上，相比同功率等级的有刷电机，其运行噪音更低，动态响应速度更快，在负载波动的工况下转速稳定性更好，能适配需要频繁加减速的动力输出场景。建模过程中还原了电机的外部安装尺寸、轴伸长度、安装孔位分布、出线端位置，在做设备整体装配干涉检查时，可以直接调用该模型核对安装空间，确认轴伸长度与负载连接件的配合尺寸，避免实际加工装配时出现尺寸不匹配的问题。
