T型外转子MN3510无刷电机结构设计

这款外转子结构的无刷动力部件，目前大量应用在中小型多旋翼无人机、固定翼航模、小型智能巡检机器人、桌面级精密传动设备等对动力密度、响应速度有较高要求的场景中。作为动力输出核心，它依靠电子换相替代传统碳刷结构，运行过程中不存在机械换向的摩擦损耗，不仅运转噪音更低，连续运行的寿命也远高于同功率等级的有刷电机，能够适配长时间连续作业的设备工况。

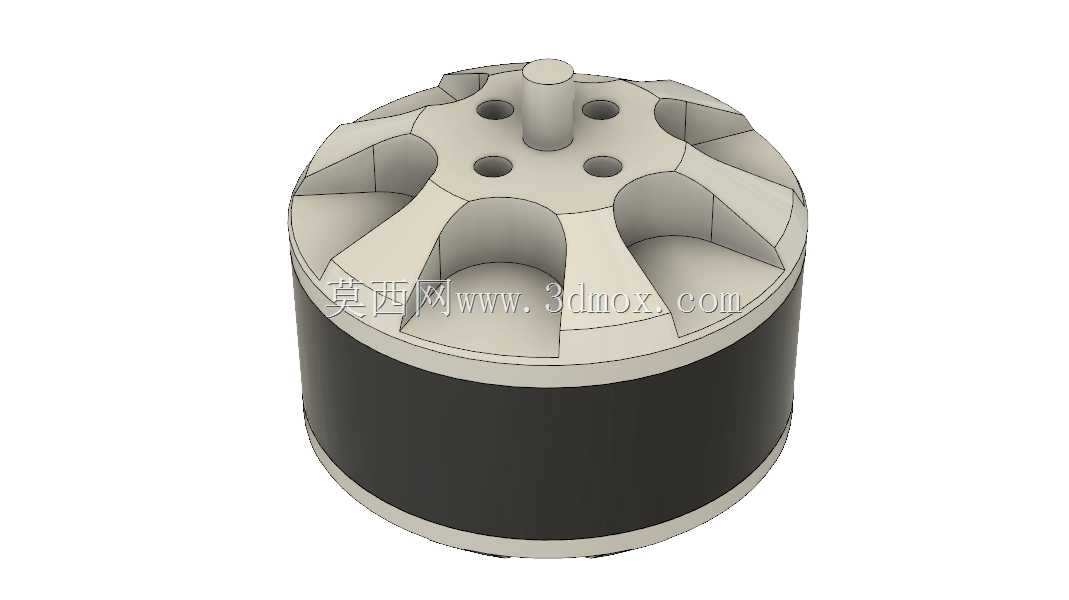

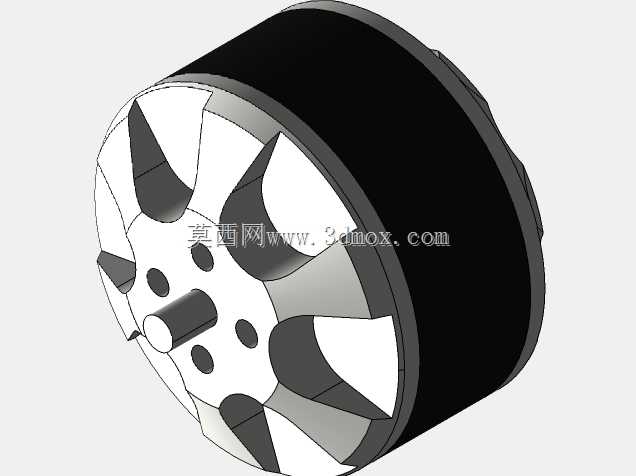

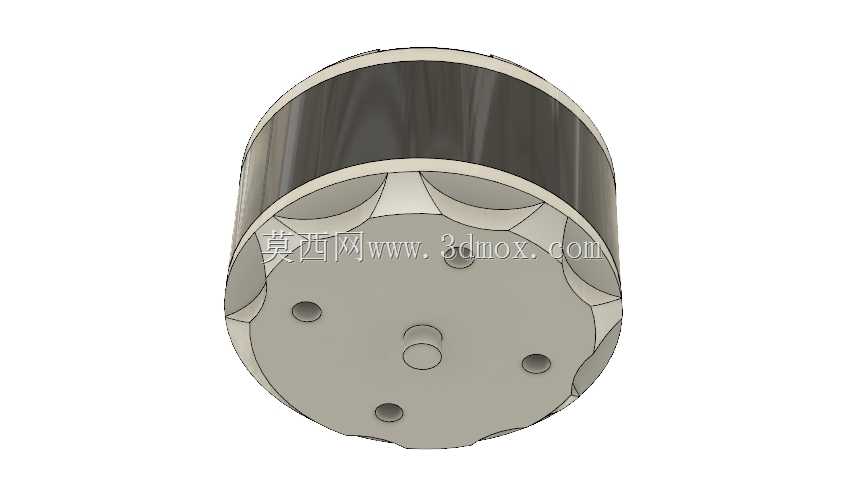

从结构设计思路来看，这款电机采用T型布局的外转子方案，将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，这种布局可以在有限的径向尺寸内获得更大的转动惯量与扭矩输出能力，不需要额外搭配大减速比齿轮组就能直接驱动螺旋桨或负载轮组，大幅降低动力总成的结构复杂度与整体重量。上端盖做了对称式的镂空减重设计，六处弧形内凹结构在不降低端盖结构强度的前提下，既减少了上部结构的无效重量，也能在转子高速旋转时引导气流穿过定子绕组缝隙，带走线圈通电产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。端盖中心设置的凸台输出轴与端盖为一体化同轴设计，轴径与安装孔位都做了公差匹配设计，能够保证输出端的径向跳动控制在极小范围内，避免高速运转时出现动平衡失衡导致的振动问题。端盖平面均匀分布的四个安装孔，采用对称式排布设计，孔位间距适配行业通用的安装固定标准，不需要额外加工转接件就能直接固定在设备安装架上，大幅降低设备集成时的结构改造成本。

从安装边界来看，这款电机的圆柱形外壳外径、整体高度都适配35系列电机的通用安装尺寸，外壳侧壁做了哑光防滑处理，既可以通过上端盖的孔位做端面固定，也可以搭配适配的环形抱箍做侧面夹持固定，能够适配不同设备的安装空间限制。定子基座的出线位置预留了足够的走线空间，不会出现安装后线缆被挤压磨损的问题。在实际选型应用中，这款电机的扭矩输出特性能够匹配10-14寸规格的螺旋桨，在多旋翼设备上可以提供足够的单轴拉力，满足1-3kg级起飞重量的无人机动力需求；在地面移动设备上应用时，也可以直接驱动小型行走轮，输出的扭矩足够带动设备在平缓路面完成行进、转向动作，不需要额外增加减速结构。整体结构没有多余的冗余设计，所有曲面、开孔都兼顾了结构强度、散热效率与重量控制的平衡，能够满足各类小型智能装备对动力部件的轻量化、高可靠性要求。
