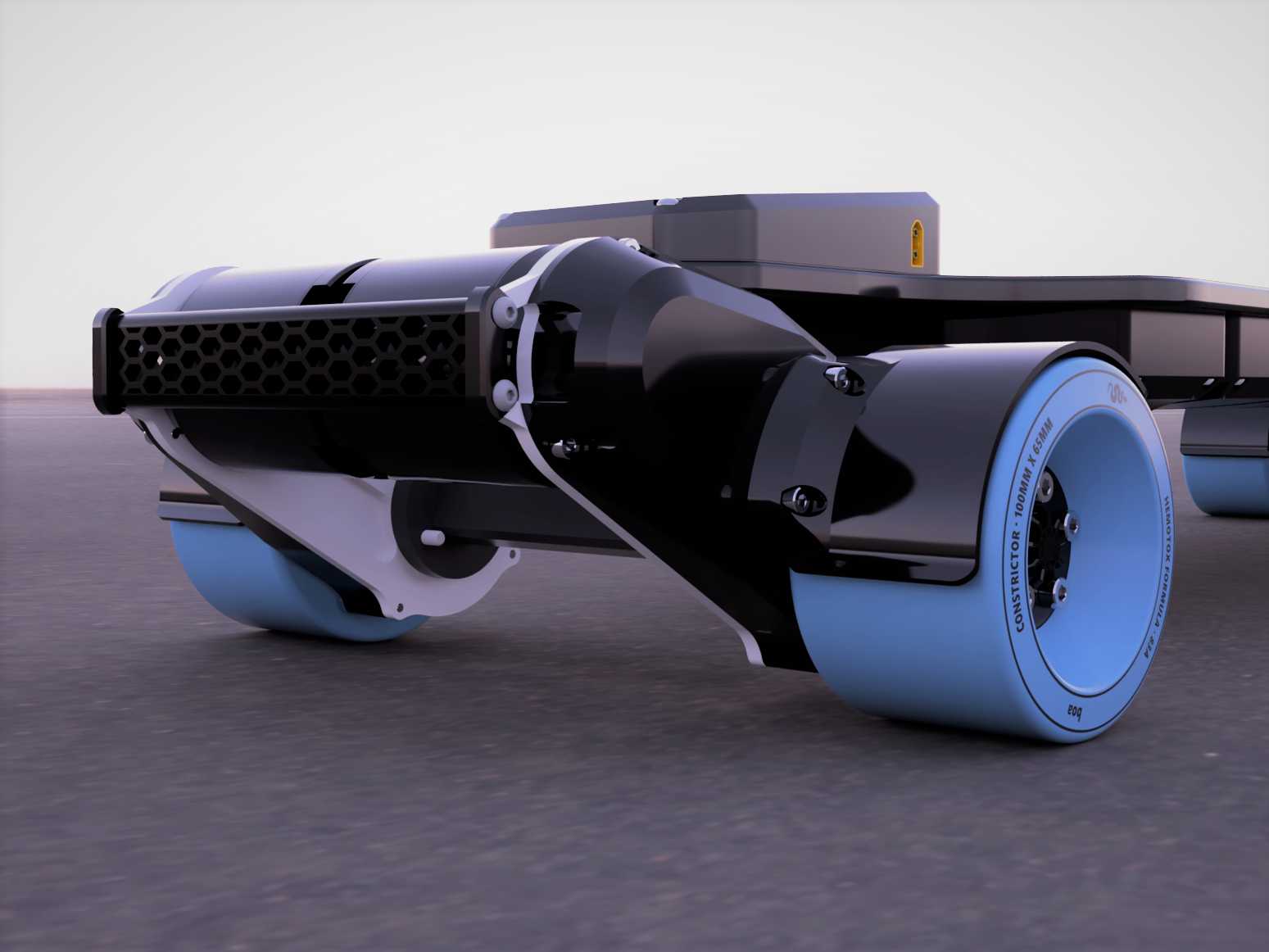

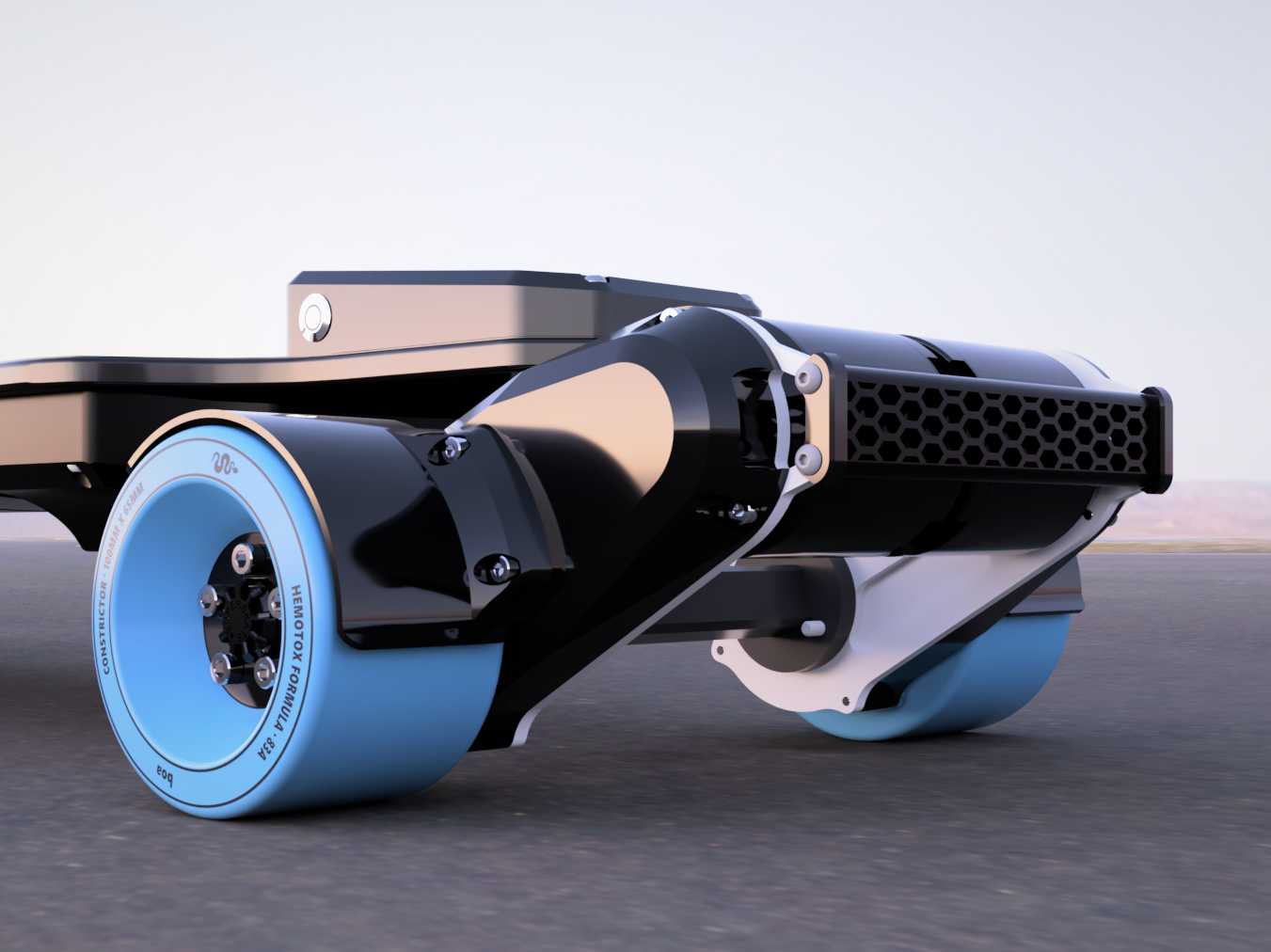

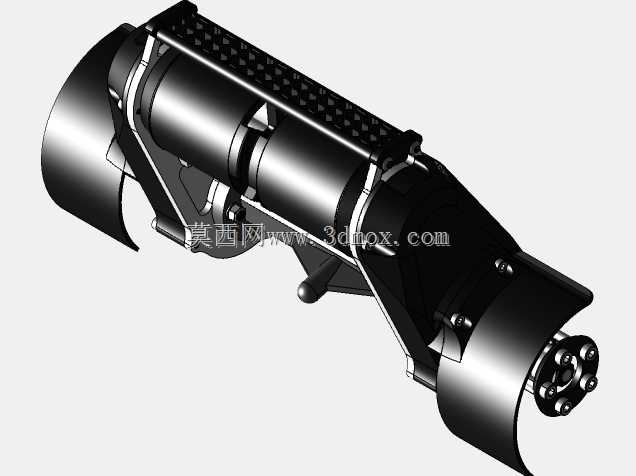

电动滑板封闭式皮带传动马达支架结构

　　这套传动支架结构主要面向个人短途代步电动滑板的改装与组装场景，适配常规长板板面的安装孔位，核心作用是承载驱动电机、张紧传动皮带、连接轮组与板面，将无刷电机的动力通过皮带减速传递至驱动轮，为滑板提供稳定的行进动力。日常使用中，这类支架需要承受路面颠簸带来的交变载荷，同时要应对户外扬尘、路面溅水、冬季融雪盐蚀等复杂使用环境，因此结构设计上优先考虑了传动系统的密封性与结构刚性，避免开放式传动容易出现的皮带进沙打滑、受潮老化、异物卡滞等常见问题。

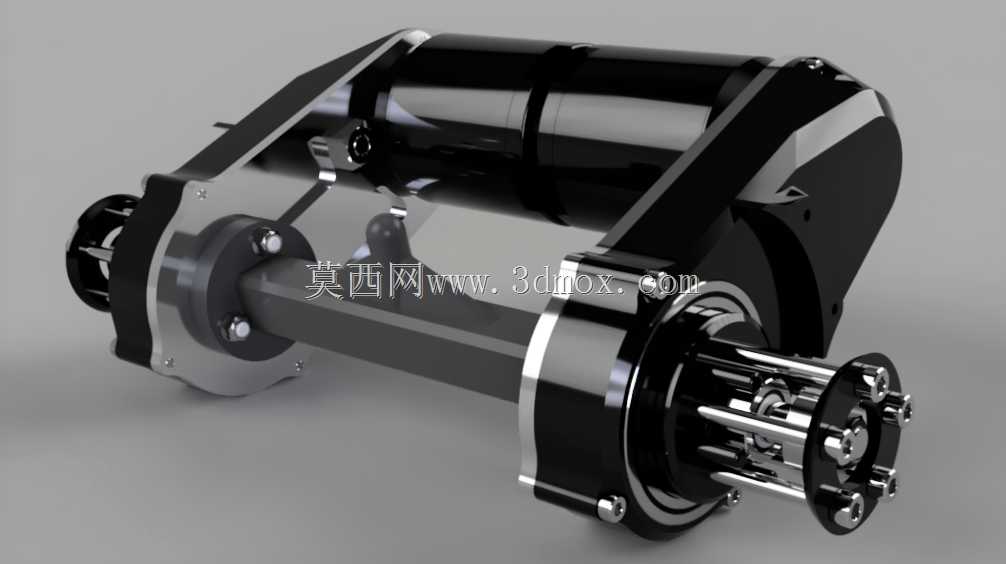

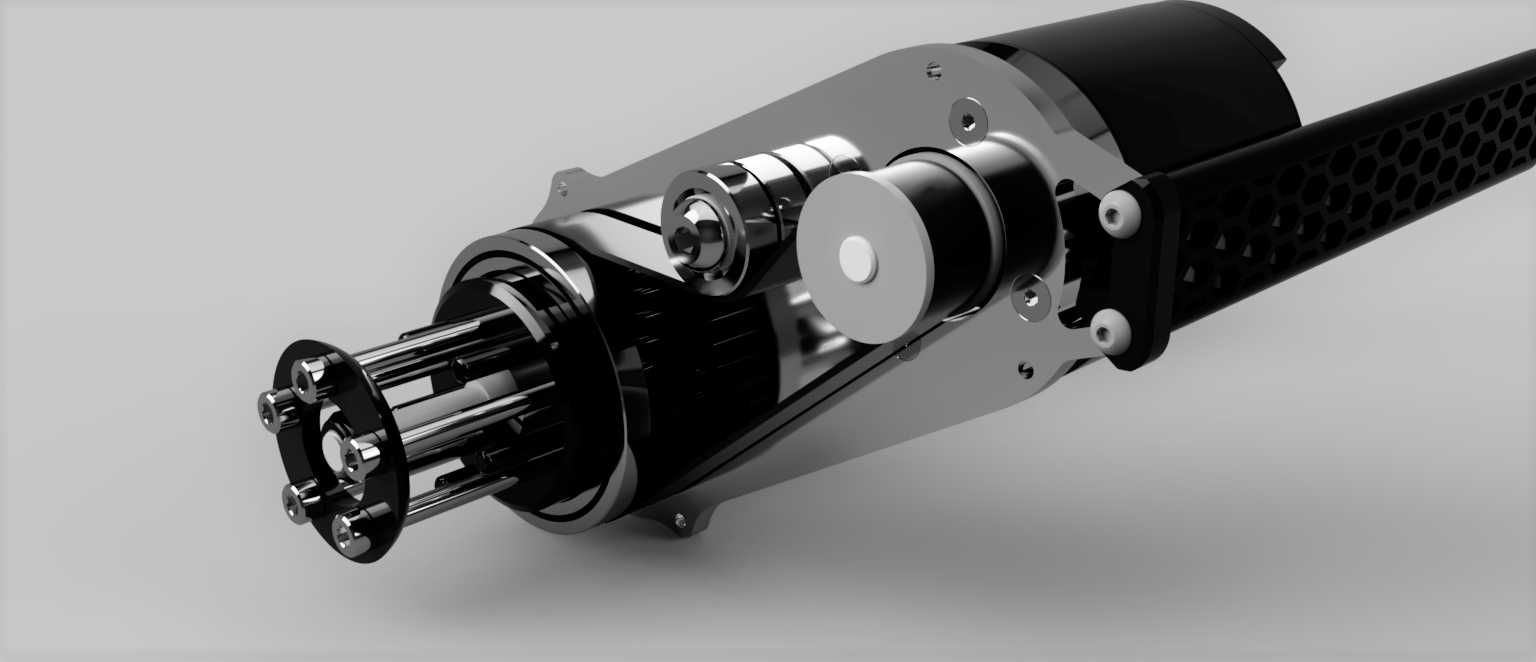

　　从功能特性来看，整套结构采用封闭式皮带腔设计，将同步带、带轮、张紧惰轮完全容纳在铝制切削成型的腔体内部，配合5mm厚的铝制盖板实现腔体封闭，仅预留轮轴与电机轴的穿出位，能大幅降低外界杂质对传动副的磨损，也能减少皮带受环境温湿度变化带来的性能衰减。传动比设定为2.5:1，适配6374规格无刷电机的输出特性，搭配100mm直径的蟒蛇款轮组时，能在常用转速区间平衡起步扭矩与最高行进速度，满足日常通勤的动力需求。惰轮部分采用双轴承支撑结构，搭配2根628-2RS规格的深沟球轴承，在保证皮带张紧度的同时减少转动阻力，设计时特意优化了惰轮的位置布局，在不额外增加支架整体宽度的前提下实现最大的皮带包角，避免大扭矩输出时出现皮带跳齿、打滑的问题。

　　设计思路上，整套结构优先兼顾了加工可行性与使用可靠性，所有结构件既可以通过CNC铣削加工成型，也能适配桌面级3D打印的加工精度，方便个人制作者根据自身加工条件选择制作方式。支架主体与板面的连接位采用多组沉头螺钉固定，螺钉、轴承、垫片等标准件均采用市面通用规格，不需要定制特殊紧固件，降低后期维护更换的成本。针对早期测试中出现的塑料带轮磨损、惰轮轴松动导致皮带偏磨的问题，结构上优化了带轮的材质选型空间，同时调整了惰轮轴承座的配合公差，减少长期使用后的旷量，避免皮带偏磨带来的寿命缩短问题。

　　安装边界方面，整套支架的横向宽度适配常规长板的桥钉安装孔距，电机安装位预留了足够的散热间隙，不会与板面、轮组发生运动干涉；轮轴的伸出长度匹配100mm直径轮组的安装深度，轮组转动时不会摩擦支架腔体侧壁；皮带腔的内部空间刚好容纳对应规格的同步带，不会出现皮带运转时蹭到腔体内壁的问题。安装时只需要先将电机固定在支架的电机位，套好同步带调整好惰轮张紧度，盖合侧盖板之后再将整套支架固定在滑板板面的对应孔位，最后装好转轮即可完成组装，不需要额外制作定制转接件，适配市面上多数 Evolve 款卡车与凯格尔格式轮组的安装尺寸，不需要对原有板面做破坏性改装就能完成动力升级。
