螺杆压紧式机用夹持工装结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294872
  • 螺杆压紧式机用夹持工装结构设计

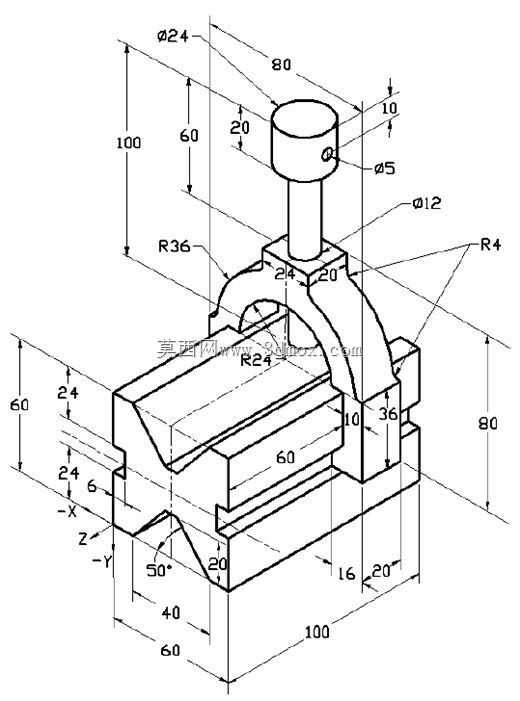

这款夹持工装主要应用在机加工工位的工件固定场景,适配小型铣床、钻床、磨床的工位装夹需求,也可在装配工位用来固定小型零部件,完成销钉压装、小型组件拼接等工序,相比普通台钳,它的结构更紧凑,占用工作台面的安装空间更小,适合在多工位排布的生产线台面上布置。从结构设计逻辑来看,它采用了顶部螺杆旋压的施力方式,顶部的旋钮直径为24mm,高度10mm,方便操作人员徒手施力旋转,不需要额外借助加力杆就能提供足够的压紧力,连接旋钮的螺杆直径为5mm,旋合行程匹配下方压块的活动范围,不会出现行程超限或者压合不到位的情况。下方的弓形压架做了R36、R24、R4的多段圆弧过渡,既消除了直角结构的应力集中点,也避免了尖锐棱角对操作人员造成剐蹭,压架两侧的支撑臂宽度各为20mm,保证压合过程中结构不会出现侧向形变。底座部分采用了类燕尾槽的导向结构,总长度100mm,总宽度60mm,底座上的夹持槽宽度为36mm,槽深10mm,槽内的定位面做了24mm宽度的平直贴合面,能保证被夹持工件的定位基准统一,底座前端的50度导向斜面方便工件快速推入夹持位,不需要反复对齐位置。安装边界上,底座底部的安装定位尺寸预留了16mm、20mm的固定孔位间距,可以直接通过螺栓固定在标准T型槽工作台面上,也可以搭配简易垫板安装在木质或铝型材工作台上,整体结构的总高度为100mm,压合中心距离底座前端的距离为40mm,不会和加工刀具的走刀路径产生干涉。在功能特性上,这款工装的压合点正对夹持槽的中心位置,旋紧螺杆时压力垂直向下作用在工件表面,不会出现侧向分力导致工件翘起移位的问题,压块和工件接触的端面做了平直处理,接触面积足够大,不会在软质工件表面压出明显印痕。设计过程中特意将所有活动部件的配合间隙控制在合理范围,螺杆和压架的螺纹配合采用普通粗牙螺纹,加工难度低,后期维护更换配件也很方便,底座和压架的连接部分没有复杂的曲面结构,采用常规的铣削加工就能完成全部加工工序,不需要特殊的刀具或者加工工艺,适合小批量自制或者量产加工。实际使用时,操作人员只需要将工件推入底座的夹持槽,靠紧定位面后旋转顶部旋钮,直到压块压紧工件表面就可以完成装夹,整个装夹过程耗时不超过十秒,能有效提升工位的装夹效率,相比传统的螺栓压板式装夹,它不需要逐个拧紧多个螺栓,单人操作就能快速完成工件的固定与拆卸。
