钢制防水防尘电气接线盒结构设计

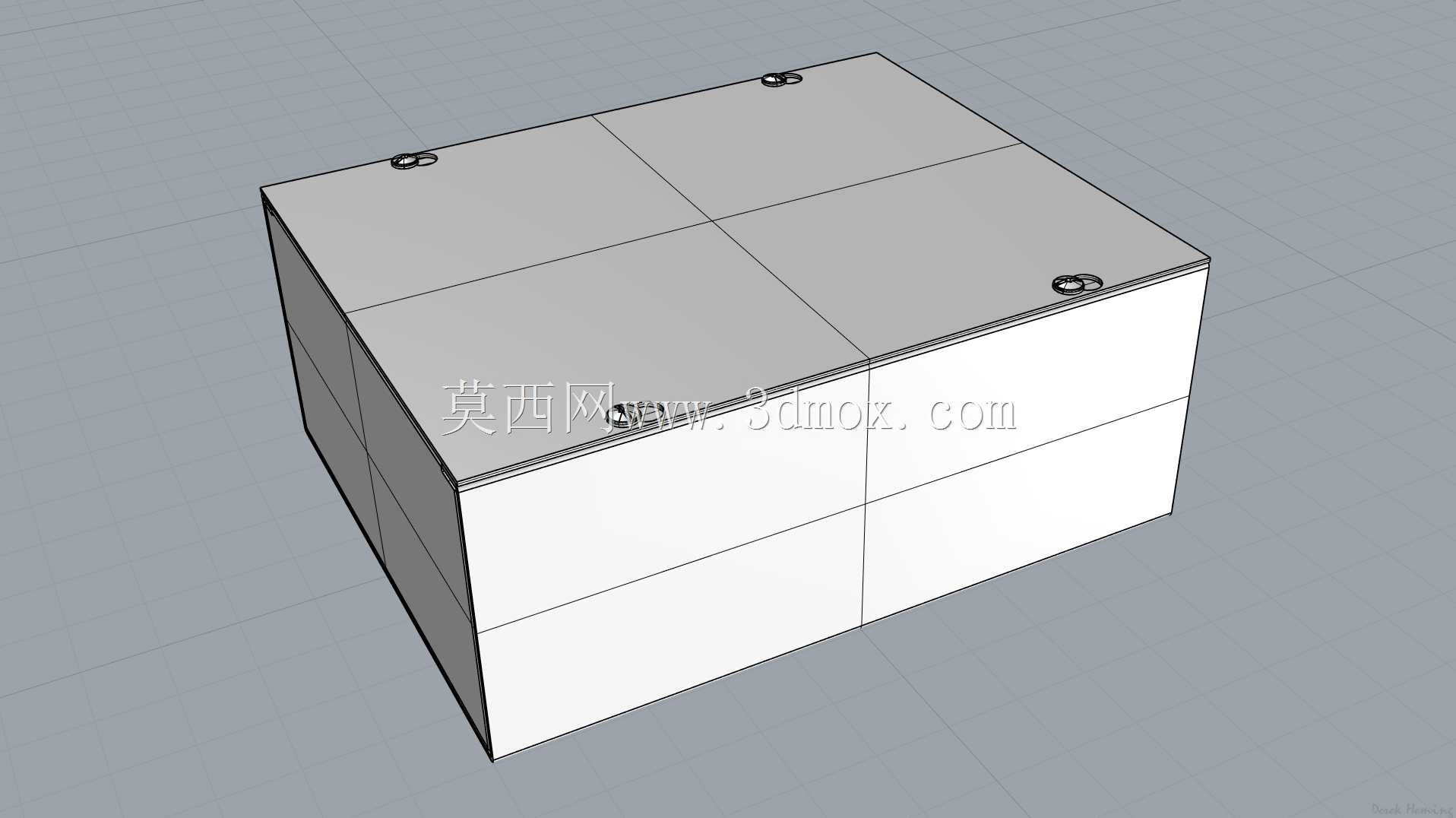

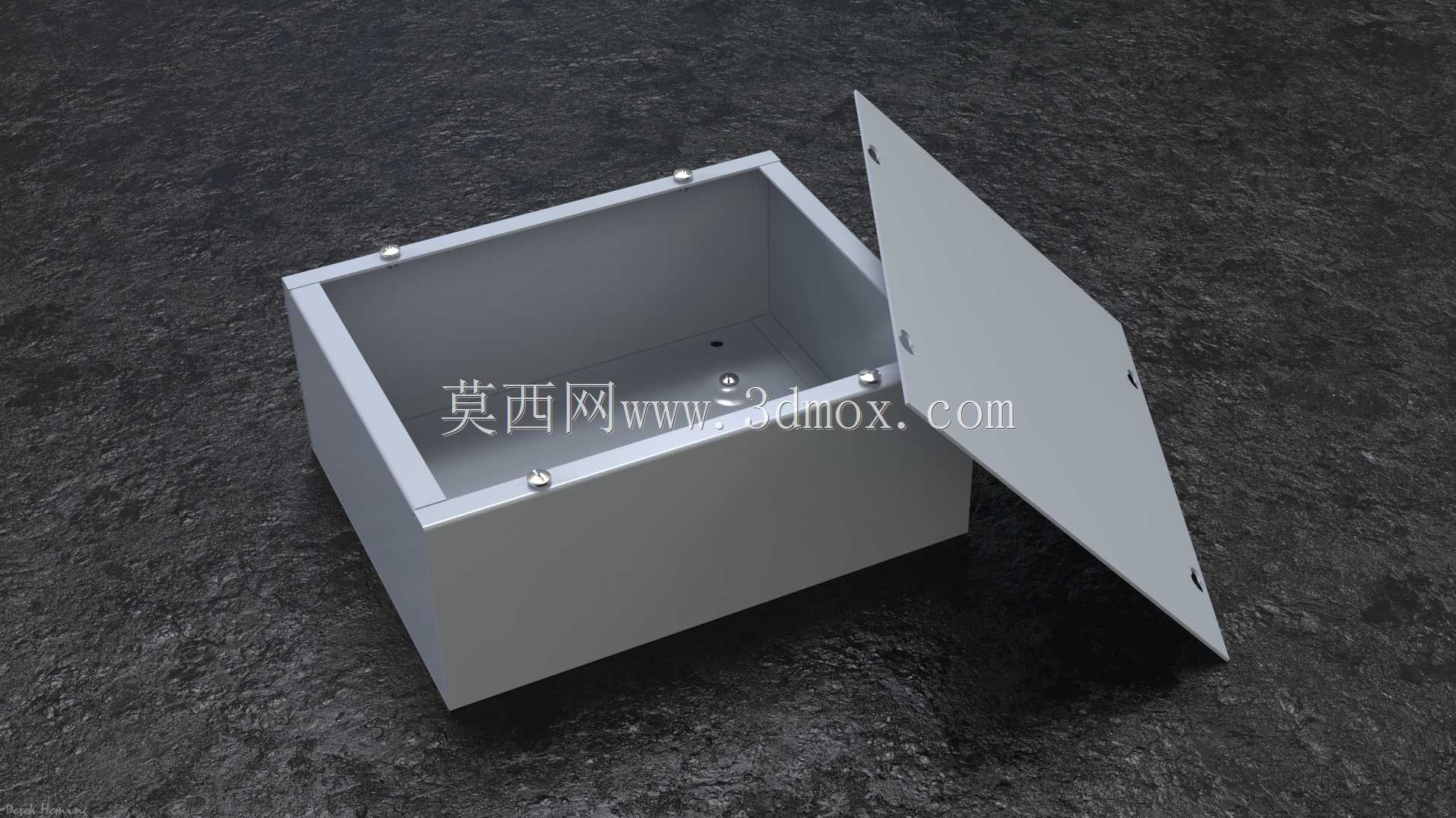

这款钢制接线盒主要应用于工业现场电气线路的分线、转接与防护场景，在户外配电、工业设备内部布线、厂区线路改造、机电设备外接线路防护等场景中都能见到这类构件的身影，核心作用是为裸露的线路接头提供封闭的防护空间，避免粉尘、水汽、外力磕碰对接线端子造成损伤，降低线路短路、接触不良的故障概率。从结构设计来看，盒体采用一体弯折成型的钢制壳体，边角处做了圆弧过渡处理，既能够减少板材弯折处的应力集中，提升壳体整体抗形变能力，也能避免安装过程中尖锐边角划伤施工人员。盒盖与盒体的配合面做了贴合度优化，安装孔位精准对应盒体上的固定螺柱，配套的螺丝可以将盒盖均匀压紧在盒体边缘，保证配合面的密封间隙均匀，满足常规工业环境下的防尘防溅要求。设计过程中特意修正了盒盖的孔位偏差，将固定螺丝的位置调整到受力更均匀的点位，避免长期使用后盒盖出现翘边、密封失效的问题，同时在盒体侧壁预留了接地凸耳结构，凸耳顶端做了圆滑处理，方便现场施工时压接接地导线，满足电气安全规范里的箱体接地要求。安装边界方面，盒体的深度可以容纳常规规格的接线端子排与多股线缆的弯折余量，侧壁的进线开孔位置预留了足够的操作空间，施工时可以根据实际走线方向在对应位置开孔安装电缆接头，不会因为内部空间局促导致线缆弯折半径过小、损伤线芯。盒体底部预留了安装固定孔，可以直接通过膨胀螺栓或者自攻螺丝固定在墙面、设备机架、混凝土基座上，固定孔的位置避开了内部走线区域，不会出现安装螺丝顶触内部线缆的问题。日常使用中，这类钢制接线盒相比塑料材质的接线盒，抗冲击能力更强，在有机械碰撞风险的车间、户外厂区等场景下使用寿命更长，金属材质的壳体也能起到一定的电磁屏蔽作用，减少外界电磁干扰对盒内弱电线缆信号的影响。盒体内部的平整底面可以直接固定导轨式接线端子，不需要额外加装安装衬板，施工时可以根据接线需求灵活排布端子数量，适配不同线径的动力线、信号线转接需求。
